Electrónica para Principiante: Domina los Fundamentos del Universo Electrónico
¿Estás listo para descubrir el universo oculto tras cada chispa eléctrica? Comprende cómo nacen la corriente y el voltaje, y domina los conceptos que dan vida a cada circuito electrónico que usas a diario. EOVLOG
Bienvenido a la base de todo lo que mueve el mundo moderno: la electrónica.
En este artículo descubrirás cómo la electricidad, los electrones, la corriente eléctrica y el voltaje dan origen a los sistemas tecnológicos que usamos cada día. Aprenderás a interpretar estos conceptos desde cero, con explicaciones claras, ejemplos precisos y fundamentos esenciales que todo futuro experto debe dominar. No se trata solo de teoría, sino del inicio de una comprensión práctica y profunda. Si alguna vez te has preguntado cómo funciona lo invisible que hace posible lo cotidiano, este artículo está hecho para ti. Aquí comienzas a pensar como ingeniero.
🧭 Nivel 1 – Comienza la aventura
Prepárate para descubrir los conceptos esenciales, entender cómo fluye la electricidad, y conectar ideas de forma clara y sin complicaciones.
Índice
- Electrónica: La Ciencia que da Forma a Nuestro mundo Moderno
-
El Origen de la Electricidad: Átomos, Electrones y el Poder de la Energía
- Materia: La Esencia del Universo y la Base de la Electricidad
- ¿Qué es un átomo?
- ¿Qué es el voltaje?
- ¿Qué es el electrón?
- El Flujo de Electrones: La Carrera que Genera Electricidad
- Organización de los Electrones: Capas Atómicas y su Distribución en el Núcleo
- Conductores y Aislantes: Los Caminos y Barreras de la Electricidad
- La Fuerza que Impulsa el Flujo de Electrones: Ley de las Cargas
- Resistencia Eléctrica: Su Esencia y Representación en los Esquemas Electrónicos
- El Impacto de la Resistencia en el Comportamiento de la Corriente y el Voltaje
- La Resistencia Eléctrica: Obstáculo en el Flujo de Electrones a Través de un Conductor
- La Ley de Ohm: El Fundamento del Comportamiento Eléctrico en los Circuitos
- La Resistencia Eléctrica: Pilar Fundamental en el Diseño y Funcionamiento de Circuitos Electrónicos
🧭 Prepara tu viaje de aprendizaje
Este artículo ha sido diseñado para que aprendas de forma cómoda, clara y sin estrés.
✅ Ideal si estás iniciando en el mundo de la electrónica
✅ No necesitas experiencia previa en ingeniería
✅ Incluye recursos adicionales para aumentar tus conocimientos
✅ Lectura cómoda: prepárate tu bebida favorita
✅ Ten cerca tu cuaderno o app de notas
✅ Contenido con ejemplos, tips y mini retos prácticos
1. Electrónica: La Ciencia que da Forma a Nuestro mundo Moderno
La electrónica es mucho más que una rama de la ingeniería: es la ciencia fundamental que impulsa la innovación y el progreso en nuestra vida diaria. En este apartado, exploraremos qué es la electrónica y cómo se encuentra en el corazón de casi todas las tecnologías modernas, desde los dispositivos que usamos a diario hasta los avances que transforman la manera en que vivimos, trabajamos y nos comunicamos. La electrónica está presente en todo lo que nos rodea, desde la electricidad que alimenta nuestras casas hasta los circuitos que permiten que nuestros teléfonos inteligentes, computadoras y otros dispositivos funcionen. Es, en resumen, la fuerza invisible que da vida a la tecnología y la convierte en una extensión de nuestra vida cotidiana.
Este campo no solo está presente en equipos complejos o en grandes industrias, también influye en nuestra vida cotidiana, a menudo de maneras que ni siquiera notamos. A lo largo de este artículo, veremos cómo la electrónica forma la base de una multitud de aplicaciones prácticas, haciendo que nuestras vidas sean más eficientes, conectadas y, en muchos casos, más divertidas.
La electrónica está presente en prácticamente todos los aspectos de nuestra vida diaria, a menudo de manera invisible pero fundamental. Desde el momento en que nos despertamos, interactuamos con dispositivos electrónicos que facilitan nuestras actividades cotidianas. En casa, la televisión, el refrigerador, el microondas y la iluminación funcionan gracias a la electrónica, que controla cada uno de estos aparatos para hacernos la vida más fácil y eficiente. Los automóviles modernos dependen de sistemas electrónicos para el control del motor, la navegación y la seguridad, mientras que los vehículos eléctricos y los híbridos han llevado la electrónica a un nivel aún más esencial en el transporte.
La electrónica también ha transformado nuestra forma de comunicarnos. Teléfonos móviles, computadoras y dispositivos de entretenimiento como radios y televisores están impulsados por circuitos electrónicos que permiten la transmisión de señales, el procesamiento de información y la interacción entre las personas. En el ámbito médico, la electrónica juega un papel clave en equipos de diagnóstico, como rayos X y monitores de ritmo cardíaco, mejorando la precisión y eficiencia de los tratamientos. Además, el entretenimiento y los dispositivos portátiles como los relojes inteligentes o pulseras de actividad física, también dependen de la electrónica para crear y monitorear experiencias que van desde la diversión hasta el bienestar personal.
La electrónica no solo está presente en los dispositivos que usamos a diario, sino que también juega un papel fundamental en conceptos innovadores como los hogares inteligentes. En estos hogares, la automatización de luces, termostatos, sistemas de seguridad y otros dispositivos nos brinda un control total sobre nuestro entorno. Gracias a la tecnología, podemos gestionar y personalizar nuestros espacios de manera más eficiente, mejorando la comodidad, seguridad y eficiencia energética en nuestro día a día. Además, los hogares inteligentes permiten la integración de dispositivos como asistentes virtuales, cámaras de vigilancia y electrodomésticos conectados, creando un ambiente completamente interconectado. A través de aplicaciones móviles, podemos controlar estos sistemas desde cualquier lugar, lo que nos da mayor flexibilidad y conveniencia. Esta tecnología no solo mejora nuestra calidad de vida, sino que también optimiza el consumo de energía y reduce costos a largo plazo.
📖 Glosario técnico
Circuitos electrónicos: es un camino por donde viaja la electricidad, conectando varios componentes como resistencias, LEDs o transistores para cumplir una función, como encender una luz o hacer sonar una alarma.
Señales: variaciones de voltaje o corriente que transportan información de un punto a otro dentro de un circuito, ya sea para controlar, comunicar o activar dispositivos.
Rayos X: radiación electromagnética de alta energía que puede atravesar materiales sólidos y se utilizan para ver el interior de objetos, como en radiografías médicas o inspecciones electrónicas.
Termostato: dispositivo que detecta la temperatura de un lugar y enciende o apaga automáticamente sistemas como calefacción o refrigeración para mantener una temperatura deseada.
1. ¿Qué es la Electrónica?
"La electrónica es la rama de la ciencia y la ingeniería que estudia el comportamiento y control de los electrones a través de circuitos y dispositivos, con el objetivo de procesar, transmitir y almacenar información mediante señales eléctricas.” EOVLOG
Esta definición técnica, aunque breve, abarca el núcleo de lo que representa la electrónica en su forma más fundamental. Desde aquí, podemos profundizar en cómo los electrones, esas partículas diminutas y cargadas, son los que permiten que los circuitos electrónicos funcionen, dando vida a una amplia gama de dispositivos, desde simples interruptores hasta complejos sistemas informáticos. A medida que avanzamos en este artículo, exploraremos cómo estos principios básicos permiten crear herramientas tecnológicas que forman la base de la vida moderna.
2. La Importancia de la Electrónica
La electrónica es, sin duda, uno de los pilares fundamentales de la tecnología moderna. Su influencia abarca prácticamente todos los sectores de la sociedad, desde la industria y la medicina hasta la educación y el entretenimiento. Gracias a los avances electrónicos, podemos disfrutar de una calidad de vida sin precedentes, con dispositivos que facilitan nuestras tareas diarias, mejoran la comunicación y nos conectan con el mundo de maneras inimaginables hace solo unas décadas.
Por ejemplo, en el sector de las comunicaciones, la electrónica permite el funcionamiento de teléfonos móviles, computadoras e internet, herramientas esenciales en nuestra vida cotidiana. Estos dispositivos electrónicos nos permiten no solo hablar o enviar mensajes, sino también acceder a información instantáneamente, realizar videollamadas con personas de todo el mundo y compartir datos de manera rápida y eficiente. Sin los circuitos y componentes electrónicos, todos estos avances serían imposibles.
En el ámbito de la medicina, la electrónica juega un papel crucial en los equipos de diagnóstico, como los escáneres de resonancia magnética, las ecografías y los monitores de ritmo cardíaco. Estos dispositivos electrónicos no solo permiten una atención médica más precisa, sino que también salvan vidas al detectar problemas de salud antes de que se conviertan en emergencias. Además, la electrónica ha permitido el desarrollo de dispositivos portátiles como los relojes inteligentes y las pulseras de actividad, que monitorean nuestra salud en tiempo real y nos brindan información valiosa sobre nuestro bienestar.
Otro ejemplo claro de la importancia de la electrónica es el avance en la automatización y los hogares inteligentes. Tecnologías como termostatos inteligentes, sistemas de seguridad automatizados y electrodomésticos conectados son posibles gracias a la electrónica. Estos dispositivos mejoran nuestra eficiencia energética, nos brindan comodidad y nos permiten controlar aspectos de nuestro hogar desde cualquier lugar a través de una aplicación en nuestro teléfono móvil.
Incluso en sectores como la energía, la electrónica es crucial. Los sistemas de energía renovable, como los paneles solares y los parques eólicos, dependen de la electrónica para convertir la energía natural en electricidad utilizable. Los inversores solares, por ejemplo, son dispositivos electrónicos que transforman la energía captada por los paneles solares en energía que puede ser utilizada en nuestros hogares.
La electrónica, entonces, no es solo una disciplina técnica, sino una fuerza transformadora que impulsa la innovación en todos los aspectos de la vida moderna. Gracias a ella, el mundo sigue evolucionando, ofreciendo soluciones a problemas complejos y creando nuevas oportunidades para el futuro.
📖 Glosario técnico
Electrones: Partículas con carga negativa que generan corriente eléctrica
Interruptores: Dispositivos que controlan el flujo de electricidad, encendiendo o apagando un circuito.
Internet: Red global que conecta dispositivos, permitiendo el intercambio de datos y comunicación.
Ecografía: Técnica médica que utiliza ondas sonoras para crear imágenes del interior del cuerpo.
Energía renovable: Energía obtenida de fuentes naturales que se regeneran como el: sol, viento y agua.
Paneles solares: Dispositivos que convierten la luz solar en electricidad mediante celdas fotovoltaicas.
Eólica: Energía generada por el viento, utilizada para producir electricidad a través de aerogeneradores.
3. El Perfil del Ingeniero Electrónico: Formando los Creadores del Futuro
El ingeniero electrónico es un profesional clave en el desarrollo y avance de la tecnología moderna. Su formación se enfoca en el diseño, análisis y mantenimiento de sistemas electrónicos que son fundamentales para el funcionamiento de dispositivos, equipos e infraestructuras en una amplia variedad de sectores. Desde la creación de circuitos simples hasta el diseño de sistemas complejos de comunicación, los ingenieros electrónicos están detrás de innovaciones que mejoran nuestra vida diaria y abren nuevas posibilidades para el futuro. Las carreras universitarias y técnicas en ingeniería electrónica enseñan a los estudiantes a comprender, desarrollar y optimizar sistemas que controlan la energía eléctrica, la información y las comunicaciones.
A lo largo de la carrera, los estudiantes adquieren conocimientos profundos sobre electricidad, circuitos, señales electrónicas, microcontroladores, y mucho más. Estudian cómo utilizar componentes como transistores, resistores, diodos y circuitos integrados para crear sistemas que procesen señales eléctricas con precisión y eficiencia.
Un ingeniero electrónico también se forma en la programación de dispositivos y sistemas, lo que les permite trabajar con microprocesadores y plataformas de hardware como Arduino y Raspberry Pi, que permiten la creación de prototipos de dispositivos electrónicos inteligentes y proyectos de automatización. Estas habilidades son fundamentales para el diseño de dispositivos como teléfonos móviles, sistemas de energía renovable, y equipos de telecomunicaciones, entre otros.
Además, los ingenieros electrónicos se enfocan en la resolución de problemas, ya que se enfrentan constantemente a desafíos técnicos que requieren soluciones creativas y eficaces. En su trabajo diario, se encuentran diseñando, probando y mejorando circuitos y sistemas electrónicos para que sean más eficientes, seguros y económicos. Por ejemplo, en la industria automotriz, pueden trabajar en el desarrollo de sistemas de control de motores electrónicos que optimicen el rendimiento y la eficiencia de los vehículos, o en la creación de sistemas de navegación y sensores para vehículos autónomos.
Los ingenieros electrónicos también juegan un papel fundamental en la medicina moderna, desarrollando y manteniendo equipos médicos electrónicos, como monitores de signos vitales, resonadores magnéticos y electrocardiógrafos, que permiten diagnósticos más precisos y tratamientos más efectivos. De igual manera, pueden trabajar en el diseño de dispositivos portátiles de monitoreo de salud, como los relojes inteligentes, que ayudan a las personas a llevar un control constante de su bienestar.
Otro aspecto crucial de su labor es la interacción con equipos multidisciplinarios. Los ingenieros electrónicos no solo trabajan en solitario, sino que colaboran con profesionales de otras áreas, como ingenieros de software, mecánicos y diseñadores industriales, para crear soluciones tecnológicas integradas que aborden una amplia variedad de necesidades. Por ejemplo, en la creación de sistemas de automatización industrial, trabajan junto con ingenieros en control de procesos para diseñar y programar sistemas que optimicen la producción y reduzcan costos.
4. La Evolución de la Electrónica: Del Circuito Básico a la Innovación del Futuro
La historia de la electrónica es una travesía fascinante que refleja la constante búsqueda de la humanidad por comprender y manipular el flujo de electricidad para mejorar nuestras vidas. Lo que comenzó con experimentos rudimentarios y descubrimientos aislados hoy se ha transformado en un campo lleno de innovación constante, que toca todos los aspectos de nuestra existencia. La electrónica, en su forma más básica, fue esencialmente la ciencia de controlar el flujo de electrones a través de conductores, pero este conocimiento primitivo se ha expandido y evolucionado hasta convertirse en la columna vertebral de las tecnologías más avanzadas de la actualidad.
En sus primeros días, la electrónica era casi una curiosidad científica. Figuras como Thomas Edison y Nikola Tesla sentaron las bases al desarrollar la corriente eléctrica y los primeros dispositivos de comunicación. Las primeras lámparas incandescentes, los telégrafos y las radios fueron algunos de los primeros logros de la electrónica, simples pero revolucionarios en su tiempo. Con el paso de las décadas, la creación de los transistores y los circuitos integrados permitió que los dispositivos electrónicos fueran más pequeños, más poderosos y más accesibles.
El salto más significativo en la evolución de la electrónica llegó con la aparición de las computadoras. En la década de 1950, las computadoras ocupaban habitaciones enteras y requerían mantenimiento constante. Hoy en día, los smartphones que caben en el bolsillo de cualquier persona son miles de veces más poderosos que aquellas primeras máquinas, y su uso está integrado en nuestra vida cotidiana, desde la comunicación hasta la educación, el entretenimiento y la medicina. Estos avances han sido posibles gracias a la miniaturización de los componentes electrónicos, lo que permitió que tecnologías antes impensables se hicieran accesibles y prácticas.
Lo fascinante de la electrónica es su capacidad para seguir evolucionando. En la actualidad, estamos a la vanguardia de una nueva revolución tecnológica, donde la inteligencia artificial, la computación cuántica, los dispositivos de realidad aumentada y la Internet de las Cosas (IoT, por sus siglas en inglés) están comenzando a cambiar nuestra forma de interactuar con el mundo. Estos avances no son solo posibles gracias a la electrónica, sino que también dependen de ella para poder funcionar. Los procesadores de alta velocidad, los sensores inteligentes y las redes de comunicación se basan en circuitos electrónicos complejos que permiten a estas tecnologías operar con una eficiencia impresionante.
Más allá de la electrónica de consumo, sectores como la medicina también están viendo avances sin precedentes. Los dispositivos de monitoreo remoto, los robots quirúrgicos y la medicina personalizada se están haciendo realidad gracias a la electrónica. Incluso la creación de órganos artificiales y los avances en biotecnología están siendo impulsados por innovaciones electrónicas. Los avances en la robótica y la automatización están transformando la industria, desde la manufactura hasta la exploración espacial, haciendo posible lo que antes era considerado ciencia ficción.
Mirando hacia el futuro, las posibilidades de la electrónica son prácticamente infinitas. Con el continuo avance de la nanotecnología, las futuras generaciones de dispositivos electrónicos serán aún más pequeños, más rápidos y más eficientes. La energía limpia, los dispositivos conectados entre sí de manera más inteligente y las ciudades completamente automatizadas son solo algunas de las visiones que la electrónica está ayudando a hacer realidad. Incluso el potencial de la computación cuántica podría cambiar nuestra comprensión de la física y permitir avances en áreas como la inteligencia artificial, la simulación de moléculas y la criptografía, abriendo puertas a un mundo completamente nuevo de posibilidades.
La electrónica es un campo maravilloso para explorar, especialmente cuando se empieza desde cero. Hay algo fascinante al comprender cómo los principios básicos se convierten en soluciones reales que impactan nuestra vida cotidiana. En cada circuito, en cada componente, hay una historia de creatividad e innovación que, aunque sencilla al principio, se abre a un mundo complejo y emocionante. Este libro está diseñado para iniciar ese viaje, pero lo mejor está por venir, ya que en futuros textos profundizaremos aún más, desentrañando los detalles que te permitirán crear proyectos electrónicos por ti mismo.
📖 Glosario técnico
Electricidad: Flujo de electrones que genera energía para alimentar dispositivos y sistemas.
Microcontroladores: Chips pequeños que controlan dispositivos electrónicos mediante programación.
Transistores: Componentes electrónicos que amplifican o cambian el flujo de corriente eléctrica.
Resistores: Componentes que limitan o regulan el flujo de electricidad en un circuito.
Diodos: Dispositivos que permiten que la corriente fluya en una sola dirección.
Circuitos Integrados: Conjunto de componentes electrónicos en un solo chip, realizando funciones complejas.
Hardware: Parte física de los sistemas informáticos, que incluye componentes electrónicos y mecánicos.
Arduino: Plataforma de hardware libre para crear proyectos electrónicos interactivos y automatizados.
Raspberry Pi: Computadora de bajo costo y tamaño reducido, ideal para proyectos de tecnología y educación.
Telegrafía: Sistema de comunicación a larga distancia mediante señales eléctricas codificadas.
IoT (Internet de las Cosas): Red de dispositivos conectados a Internet que interactúan y comparten datos.
Biotecnología: Uso de organismos vivos o sus componentes para desarrollar productos y tecnologías.
5. Lo Bonito de la Electrónica: Comenzando con lo Básico
Cuando te sumerges en el mundo de la electrónica, todo comienza con lo simple, pero lo simple está lleno de belleza. Por ejemplo, al aprender sobre componentes básicos como las resistencias y los diodos LED, puedes empezar a ver cómo funcionan los sistemas electrónicos de una manera tangible.
Las resistencias, componentes que limitan el flujo de corriente eléctrica, pueden parecer sencillas a primera vista, pero son cruciales para regular el funcionamiento de circuitos, evitando daños y permitiendo que los componentes trabajen correctamente. Sin ellas, los dispositivos electrónicos no podrían funcionar de manera eficiente. Cuando conectas una resistencia a un circuito, estás asegurando que cada componente reciba la cantidad correcta de energía para operar, lo que permite la creación de dispositivos cada vez más complejos.
El diodo LED, por otro lado, es un ejemplo perfecto de cómo la electrónica puede ser a la vez simple y sorprendente. Un LED, al contrario de una bombilla común, no solo ilumina, sino que lo hace con mayor eficiencia y con un consumo mucho menor de energía. Su funcionamiento es tan básico como fascinante: cuando una corriente pasa a través del diodo, los electrones se recombinan, liberando energía en forma de luz. Este pequeño componente está detrás de millones de pantallas, luces y señales en todos los dispositivos electrónicos de nuestra vida diaria.
Estos conceptos son solo el comienzo. Al aprender los principios detrás de las resistencias y los LED, estás sentando las bases para entender circuitos más complejos, sistemas de comunicación y dispositivos que veremos en futuros libros. Cada paso que das en la electrónica, por más pequeño que parezca, te acerca más a un mundo lleno de posibilidades y proyectos innovadores. Esto es solo un vistazo a lo que vendrá, donde exploraremos en profundidad cómo estos y otros componentes pueden ser utilizados para crear tecnología que puede cambiar el mundo.
Zona de recursos adicionales
Todo lo que necesitas para repasar, experimentar y seguir aprendiendo
📘 Biografía de Nikola Tesla.pdf
📘 Biografía de Thomas Edison.pdf
📷Descubre la resistencia eléctrica.jpg
2. El Origen de la Electricidad: Átomos, Electrones y el Poder de la Energía
En el corazón de todo lo que nos rodea, desde los objetos más simples como una lámpara hasta los más complejos como una computadora, existe una fascinante interacción de partículas fundamentales que hacen posible el flujo de electricidad. Este tema, exploraremos la base misma de la electrónica: la materia, los átomos y las partículas que generan el fenómeno eléctrico que utilizamos en nuestra vida diaria. Con ejemplos claros y conceptos básicos, descubrirás cómo estas diminutas partículas forman la esencia de la corriente y el voltaje, conceptos esenciales para entender la electrónica.
Imagina que tienes una pequeña batería en tu mano y observas cómo, al conectar un simple circuito con un LED, este se enciende mágicamente. ¿Qué hace que el LED brille? ¿Qué sucede dentro de la batería o a lo largo de los cables? Este capítulo está diseñado para responder esas preguntas, llevándote paso a paso a descubrir las maravillas ocultas en lo que damos por sentado todos los días. Prepárate para comprender cómo lo infinitamente pequeño mueve el mundo moderno.
- ¿Qué relación tiene un pequeño electrón con la corriente eléctrica que ilumina tu hogar?
- ¿Cómo puede algo invisible como el voltaje producir tanta energía?
- ¿De qué están hechos realmente los objetos a tu alrededor, y cómo esas partículas generan electricidad?
1. Materia: La Esencia del Universo y la Base de la Electricidad
Todo lo que nos rodea, desde los objetos más tangibles hasta los elementos invisibles como el aire, está formado por materia. La materia es todo aquello que ocupa espacio, tiene masa y puede ser percibido, ya sea directamente o a través de sus efectos. Cosas como una roca, una gota de agua o incluso el viento forman parte de este concepto universal.
Pero, ¿qué es la materia en su esencia más fundamental?
La respuesta está en los átomos. Los átomos son las unidades más pequeñas que componen toda la materia, y a pesar de su diminuto tamaño, contienen un mundo fascinante de interacciones. Cada átomo se divide en dos regiones principales que determinan sus propiedades:
1. El núcleo: Es el corazón del átomo y se encuentra en su centro. Aquí habitan los protones, partículas con carga positiva, y los neutrones, que carecen de carga eléctrica. Aunque diminuto, el núcleo concentra casi toda la masa del átomo.
2. Los electrones: Son partículas mucho más pequeñas que los protones y neutrones, pero con una influencia vital. Los electrones poseen carga negativa y giran alrededor del núcleo en trayectorias definidas, similares a los planetas que orbitan alrededor del sol en nuestro sistema solar.
Para visualizarlo mejor, imagina una canica del tamaño de tu mano. Dentro de esta canica, existen partículas aún más diminutas que representan los protones y neutrones en el núcleo.
Visualizando el núcleo de un átomo
Orbitando alrededor de esta canica, casi como si fueran satélites, giran los electrones, creando un equilibrio perfecto que define la estabilidad del átomo.
Analogía átomos mediante canicas
Imagina ahora algo divertido: si juntas muchas canicas, podrías formar figuras y estructuras complejas. Así es como los átomos trabajan en el mundo real. Cuando miles, millones o incluso billones de átomos se agrupan, crean todo lo que te rodea, desde un juguete hasta una planta o una mesa. Los átomos se enlazan entre sí de diversas formas para formar moléculas, que son los bloques básicos de todo lo que ves, tocas e incluso lo que no puedes ver a simple vista. Cada objeto, cada material, está compuesto por esta combinación precisa de átomos que, al unirse, dan forma a la materia en nuestra vida cotidiana. Así que, la próxima vez que observes cualquier cosa a tu alrededor, recuerda que está hecha de millones de átomos trabajando en armonía, como pequeños bloques invisibles que construyen el mundo.
Los átomos son los bloques de la vida
2. ¿Qué es un átomo?
Ya hemos analizado la información sobre los átomos, ahora podemos sacar nuestras propias conclusiones:
"Un átomo es la unidad más pequeña de un elemento químico que conserva las propiedades de ese elemento. Está compuesto principalmente por tres partículas subatómicas: los protones (que tienen carga positiva), los neutrones (que no tienen carga) y los electrones (que tienen carga negativa).” EOVLOG
¡Excelente! Ahora que hemos comprendido qué es un átomo, es momento de adentrarnos en el concepto de voltaje.
Para entenderlo de manera sencilla, imagina dos átomos que están un poco separados entre sí, pero ambos están equilibrados, lo que significa que tienen la misma cantidad de electrones y protones.
Átomos en equilibrio, la base de la estabilidad
Ahora, si quitas un electrón de un átomo y lo pasas al otro, algo interesante sucede:
-
El átomo que pierde el electrón se queda con más protones que electrones, por lo que se vuelve carga positiva.
-
El átomo que recibe el electrón tiene más electrones que protones, por lo que se vuelve carga negativa
Átomos en desequilibrio, iones positivos y negativos
Cuando un átomo tiene un electrón extra, se vuelve negativamente cargado, mientras que un átomo con falta de electrones se vuelve positivamente cargado. Este desequilibrio entre las cargas crea una “fuerza” o diferencia de energía entre ambos átomos, lo que se conoce como voltaje. En términos simples, el átomo con carga negativa “quiere” liberar el electrón extra, mientras que el átomo con carga positiva “quiere” recuperar ese electrón para alcanzar el equilibrio.
En la naturaleza, el voltaje está presente en todas partes, aunque no siempre es tan fácil de ver. Desde los rayos que vemos durante una tormenta, hasta la batería de tu teléfono móvil, todo depende del voltaje para funcionar. La comprensión de cómo el voltaje crea la corriente eléctrica es fundamental para entender cómo los dispositivos electrónicos y eléctricos nos permiten interactuar con el mundo de manera tan innovadora.
3. ¿Qué es el voltaje?
Ya hemos analizado la información de voltaje, ahora podemos sacar nuestras propias conclusiones:
"El voltaje es la diferencia de energía entre dos puntos debido a un desequilibrio en las cargas eléctricas de los átomos. Este desequilibrio hace que los electrones se deseen mover de un lugar a otro, creando el flujo de electricidad. En términos simples, el voltaje es la “presión” que empuja a los electrones a moverse a través de un conductor, como un cable.” EOVLOG
Un dato interesante para ampliar el conocimiento, la unidad de medida del voltaje es el voltio (V), que mide la cantidad de energía por cada unidad de carga que pasa entre esos dos puntos. A mayor voltaje, mayor será la capacidad para mover los electrones.
Ya hemos comprendido qué es el voltaje y cómo está relacionado con el movimiento de los electrones. Pero, ¿realmente sabemos qué es un electrón? No te preocupes, es más sencillo de lo que parece y entenderlo es clave para comprender cómo funciona la electricidad.
El electrón es una de las partículas subatómicas que forman el átomo. Es muy pequeño y tiene una carga eléctrica negativa. Puedes imaginarlo como una especie de “mini bola” que se mueve alrededor del núcleo del átomo, como si fuera un satélite girando alrededor de un planeta.
A diferencia de los protones (que tienen carga positiva) y los neutrones (que no tienen carga), los electrones tienen una carga negativa que juega un papel fundamental en el comportamiento de la electricidad. Los electrones son los responsables de crear el flujo eléctrico cuando se mueven de un átomo a otro. Este movimiento de electrones es lo que conocemos como corriente eléctrica.
Cuando un átomo tiene más electrones de los que necesita, o menos de los que debería, se genera un desequilibrio, lo que puede dar lugar al voltaje, como vimos antes. Así que los electrones son clave para entender cómo se produce y se maneja la electricidad.
4. ¿Qué es el electrón?
"El electrón es una partícula subatómica con carga negativa que órbita alrededor del núcleo de un átomo. Es fundamental para la creación de la corriente eléctrica, ya que su movimiento entre átomos genera el flujo de electricidad.” EOVLOG
5. El Flujo de Electrones: La Carrera que Genera Electricidad
La electricidad estudia el flujo de electrones, pero ¿cómo podemos entender este concepto de manera sencilla? Imaginemos que quitamos un electrón de un átomo y lo colocamos en otro. Este simple acto provoca un desplazamiento, y a este movimiento de electrones de un lugar a otro lo llamamos flujo.
Para que haya electricidad, es necesario que muchos electrones se muevan al mismo tiempo, lo que genera el flujo eléctrico. Este movimiento masivo de electrones, de hecho, es la base de la corriente eléctrica que alimenta nuestros dispositivos.
Ahora bien, para entenderlo mejor, pensemos en una analogía: imagina una carrera de maratón con 100 corredores. Antes de empezar, se les dice que el primer corredor que llegue a la meta recibirá un premio valioso. Esto motiva a todos los corredores a dar lo mejor de sí mismos. Cuando suena la señal de salida, todos comienzan a correr rápidamente hacia la meta, siguiendo un camino definido.

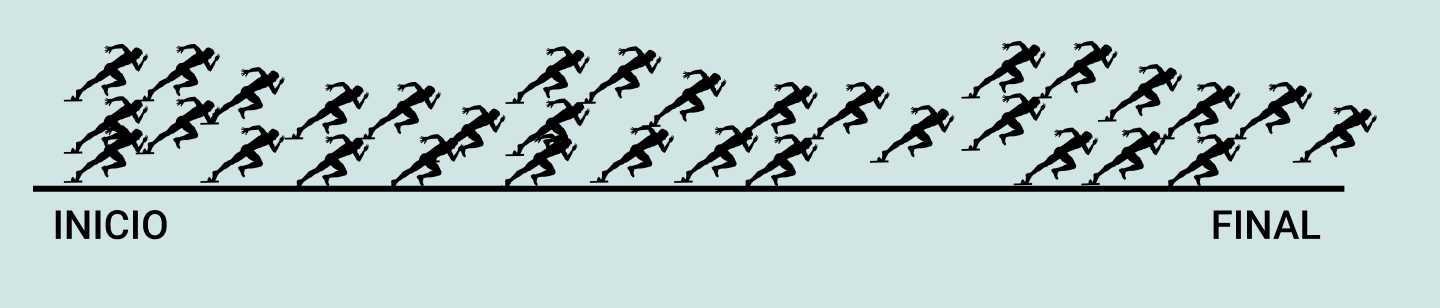

La carrera de los electrones
Circuito electrónico básico
En este ejemplo, los corredores representan los electrones, y el camino por el que corren es el material conductor, como un cable de cobre, que permite que los electrones se desplacen libremente. El flujo de estos “corredores” es lo que generará la electricidad, de la misma manera que el movimiento de los electrones en un conductor produce corriente eléctrica.
Este flujo no solo ocurre de manera aleatoria, sino que está guiado por una diferencia de potencial, o voltaje, que actúa como la motivación que impulsa a los electrones a moverse hacia el lugar donde se necesita su energía, como si fuera la meta de la carrera.
📖 Glosario técnico
Energía: Capacidad de realizar un trabajo. En electrónica, es lo que permite que un circuito funcione, proviene de fuentes como baterías o corriente eléctrica.
Voltio: Son las partes más pequeñas de un átomo. En electricidad, la más importante es el electrón, ya que su movimiento genera corriente eléctrica.
Diferencia de potencial: También llamada tensión o voltaje. Es la cantidad de energía que impulsa a los electrones de un punto a otro. Sin esta diferencia, no hay flujo eléctrico.
¿Qué es la electricidad?
"La electricidad es la energía generada por el movimiento de electrones a través de un conductor, como los cables. Es una fuente esencial de energía que se encuentra en baterías y otros dispositivos, permitiendo alimentar equipos y sistemas. ” EOVLOG
¿Qué es la corriente eléctrica?
"La corriente eléctrica es el flujo ordenado de electrones a través de un material conductor, impulsado por una diferencia de voltaje. Representa el movimiento continuo de estas partículas cargadas, esencial para el funcionamiento de dispositivos eléctricos y electrónicos. Su unidad de medida es el amperio (A), y depende tanto del número de electrones que fluyen como del tiempo en que ocurre este movimiento.” EOVLOG
A través del ejemplo de la figura 7, podemos comprender que la electricidad se fundamenta en el movimiento continuo de los electrones, conocido como flujo de electrones. Este flujo es esencial, ya que da origen a la corriente eléctrica, un fenómeno clave en el funcionamiento de todos los sistemas eléctricos y electrónicos. Por otro lado, el voltaje actúa como el motor de este movimiento, similar a una fuerza que impulsa a los electrones a desplazarse. A mayor voltaje, mayor será la velocidad y cantidad de electrones en movimiento, lo que se traduce en un flujo eléctrico más intenso y eficiente.
6. Organización de los Electrones: Capas Atómicas y su Distribución en el Núcleo
Los electrones en un átomo no se encuentran distribuidos al azar, su organización sigue un orden preciso y estructurado. Estos electrones orbitan alrededor del núcleo en regiones específicas conocidas como capas electrónicas o niveles de energía. Cada capa puede alojar una cantidad limitada de electrones, lo que garantiza la estabilidad del átomo.
¿Recuerdas el ejemplo de las canicas?
Aquella fue una manera sencilla de visualizar el núcleo y las partículas que lo rodean.
De manera más precisa y detallada, en un átomo, los electrones no giran de forma desordenada, su movimiento está organizado en capas electrónicas o niveles de energía alrededor del núcleo. Estas capas pueden imaginarse como “anillos” concéntricos, donde cada anillo tiene una capacidad específica para alojar un número máximo de electrones.
La posición de los electrones en estas capas está determinada por su nivel de energía, los electrones con menor energía se encuentran más cerca del núcleo, mientras que los de mayor energía ocupan las capas más alejadas. Esta organización no solo mantiene la estabilidad del átomo, sino que también determina cómo interactúa con otros átomos y cómo se generan fenómenos importantes como la electricidad.
En la siguiente imagen, puedes observar una representación simplificada de este modelo, que facilita la comprensión de cómo los electrones se distribuyen ordenadamente alrededor del núcleo, formando la estructura básica de toda la materia.
Capa externa de un átomo
La capa más externa de un átomo, conocida como capa de valencia, desempeña un papel crucial en la formación de fenómenos eléctricos. Los electrones que residen en esta capa, llamados electrones de valencia, son los más importantes porque poseen la capacidad de liberarse y moverse fácilmente de un átomo a otro. A diferencia de los electrones de las capas internas, que están fuertemente ligados al núcleo, los electrones de valencia tienen una menor atracción debido a su mayor distancia respecto al núcleo.
Esta movilidad de los electrones de valencia es la clave para entender cómo se genera la corriente eléctrica, ya que cuando estos electrones “libres” se desplazan a través de un material, dan lugar al flujo de carga eléctrica.
📖 Glosario técnico
Conductor: Material que permite el paso de la corriente eléctrica con facilidad. Los metales como el cobre y el aluminio son excelentes conductores.
Batería: Dispositivo que almacena energía química y la convierte en energía eléctrica. Es una fuente portátil de voltaje para alimentar circuitos.
Materia: Todo lo que tiene masa y ocupa espacio. En electrónica, la materia está compuesta por átomos que pueden liberar o atraer electrones.
Fenómenos eléctricos: Efectos que se producen por la interacción de cargas eléctricas, como el flujo de corriente, la generación de campos eléctricos o la acumulación de cargas (electrostática).
De esta propiedad surgen dos tipos fundamentales de materiales según el comportamiento de sus electrones:
7. Conductores y Aislantes: Los Caminos y Barreras de la Electricidad
Al comprender esto, podemos clasificar los materiales según su relación con los electrones en dos tipos fundamentales:
-
Materiales conductores: Son aquellos que poseen una gran cantidad de electrones libres en su capa de valencia, lo que facilita su movimiento a través del material. En términos simples, los conductores permiten que la corriente eléctrica fluya con facilidad, convirtiéndolos en piezas clave para el transporte de electricidad. Los conductores más utilizados incluyen cobre, aluminio, oro, plata y hierro, gracias a su baja resistencia eléctrica y alta eficiencia para transmitir energía.
-
Materiales aislantes: A diferencia de los conductores, los materiales aislantes tienen muy pocos o ningún electrón libre en su capa de valencia. Esto dificulta el movimiento de los electrones, actuando como barreras naturales que bloquean el flujo de corriente eléctrica. Los aislantes más comunes son plástico, goma, vidrio, cerámica y madera, siendo esenciales para proteger circuitos eléctricos y evitar fugas de corriente.
¿Qué es la capa de valencia?
Excelente, después de explorar cómo los electrones orbitan en capas alrededor del núcleo y cómo estos influyen en los materiales conductores y aislantes, surge una capa clave para comprender el comportamiento eléctrico de los átomos: la capa de valencia.
"La capa de valencia es la última capa de electrones que rodea el núcleo de un átomo. Es especialmente importante porque los electrones que se encuentran en esta capa son los más externos y menos fuertemente atraídos por el núcleo, lo que les permite moverse con facilidad entre átomos. Estos electrones, llamados electrones libres, son los responsables de la conductividad eléctrica en materiales conductores, ya que su movimiento genera el flujo de corriente eléctrica. Por el contrario, en materiales aislantes, los electrones en la capa de valencia están más “atados” al núcleo, dificultando su desplazamiento.” EOVLOG
La corriente eléctrica se define como el flujo controlado de electrones libres a través de un conductor. Pero, ¿qué es lo que realmente impulsa a estos electrones a moverse?

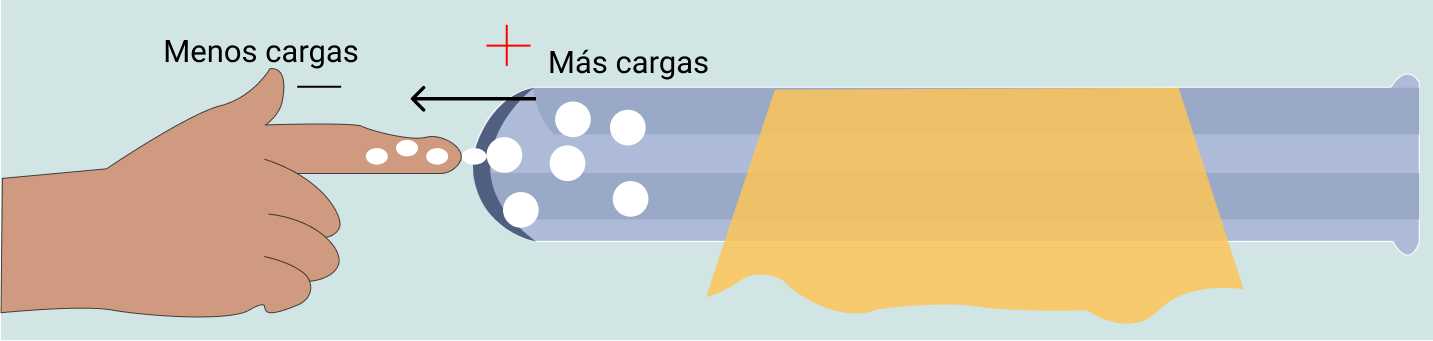

8. La Fuerza que Impulsa el Flujo de Electrones: Ley de las Cargas
La respuesta se encuentra en la fuerza que impulsa a los electrones a moverse. Cuando esta fuerza actúa sobre los electrones, se genera el flujo eléctrico. Para entender mejor este fenómeno, es clave conocer la Ley de las Cargas, que nos dice que las cargas de igual signo (por ejemplo, dos cargas positivas o dos negativas) se repelen entre sí, mientras que las cargas opuestas (positiva y negativa) se atraen. Esta interacción entre las cargas es la que permite que los electrones se desplacen a través de los materiales conductores, generando así la electricidad.
Ley de las cargas
En general, los átomos tienden a estar en equilibrio, lo que significa que tienen la misma cantidad de protones y electrones. Por ejemplo, un átomo de aluminio, que se encuentra en la tabla periódica, tiene 13 protones positivos y 13 electrones negativos, manteniendo así un equilibrio eléctrico. Sin embargo, si una fuerza externa elimina uno de los electrones, el átomo de aluminio tendrá 13 protones y 12 electrones, rompiendo su equilibrio. Debido a que hay más protones que electrones, el átomo adquiere una carga positiva, convirtiéndose en un ion positivo.
Por otro lado, si se agrega un electrón extra a un átomo con 13 protones y 13 electrones, el átomo tendrá 14 electrones y 13 protones. Esta desproporción crea un exceso de electrones, transformando al átomo en un ion negativo, con una carga negativa. Cuando estos iones positivos y negativos se encuentran, según la ley de las cargas, el ion positivo atrae los electrones, mientras que el ion negativo los repela. Esta interacción de atracción y repulsión es lo que provoca el movimiento de los electrones, generando así una corriente eléctrica.
Este principio fundamental nos ayuda a comprender cómo funciona un circuito eléctrico, donde los electrones se mueven gracias a la diferencia de carga entre los componentes.
La batería está compuesta por dos tipos de iones: uno con carga positiva (final) y otro con carga negativa (inicio). Al conectar un conductor, que actúa como el camino para los electrones, estos son atraídos por el ion positivo de la batería. Este movimiento genera un flujo de electrones, lo que da lugar a la corriente eléctrica. A su vez, los electrones se repelen entre sí, lo que facilita su desplazamiento continuo a lo largo del conductor, manteniendo así un flujo constante de electricidad.
Además, los iones positivos tienen un potencial positivo, mientras que los iones negativos tienen un potencial negativo. La diferencia de potencial entre estos dos tipos de iones en una batería es lo que conocemos como voltaje. Este voltaje es la fuerza que impulsa a los electrones a moverse a través del conductor, generando la corriente eléctrica que alimenta nuestros dispositivos.
Excelente, al haber comprendido cómo interactúan los iones y los electrones, podemos concluir que:
"La ley de las cargas es fundamental para generar corriente eléctrica. Según esta ley, las cargas opuestas se atraen, mientras que las cargas iguales se repelen. Así, los electrones se desplazan hacia los iones positivos, y su repulsión entre sí favorece su movimiento a través del conductor, generando el flujo de corriente eléctrica.” EOVLOG
Zona de recursos adicionales
Todo lo que necesitas para repasar, experimentar y seguir aprendiendo
📷Observa esto, ¡Importante!.jpg
3. Todo lo que Necesitas Saber sobre el Voltaje: Concepto, Importancia y Aplicaciones
El voltaje es uno de los conceptos clave en el estudio de la electricidad y la electrónica, y entenderlo bien es esencial para comprender cómo funcionan los circuitos eléctricos que alimentan casi todos los dispositivos en nuestra vida diaria. Imagina el voltaje como la “presión” que empuja a los electrones a moverse a través de un conductor, generando así el flujo de corriente eléctrica. Aunque pueda sonar complejo, este concepto es crucial no solo para los ingenieros y científicos, sino también para cualquiera que quiera entender el mundo de la tecnología moderna.
En este tema, exploraremos qué es realmente el voltaje, cómo se mide, y por qué es tan importante en la creación de dispositivos y sistemas eléctricos. Te invitamos a reflexionar sobre algunas preguntas clave mientras te adentras en este tema:
-
¿Por qué el voltaje es necesario para que los electrones se muevan a través de un conductor?
-
¿Cómo influye el voltaje en la eficiencia de los dispositivos electrónicos?
-
¿Qué diferencia existe entre voltaje y corriente eléctrica?
A medida que profundices en estos conceptos, descubrirás cómo el voltaje se conecta con los otros principios fundamentales de la electricidad y cómo afecta directamente a la tecnología que usamos todos los días.
1. El Voltaje: La Fuerza que Impulsa el Movimiento de los Electrones
El voltaje es la fuerza fundamental que impulsa a los electrones a moverse a través de un conductor. Para visualizarlo de manera simple, recordemos la analogía de los corredores en una carrera que se encuentra en la figura 6.
En este caso, el voltaje es la energía que motiva a esos “corredores” (electrones) a moverse hacia su meta. A medida que aumentamos el voltaje, incrementamos la energía disponible para que los electrones avancen. Técnicamente, el voltaje crea una diferencia de potencial entre dos puntos, lo que actúa como un impulso que mueve a los electrones, generando así la corriente eléctrica. A mayor diferencia de potencial, mayor será la velocidad con la que los electrones se desplazan, similar a corredores más motivados que alcanzan la meta más rápidamente.
Podemos deducir que el voltaje es la fuerza esencial para el movimiento de los electrones y el flujo de corriente, y su magnitud determina la rapidez y la cantidad de electrones que pueden moverse a través de un conductor. Esto se puede visualizar claramente en la figura 7.
El voltaje es la medida de la fuerza que impulsa a los electrones a moverse a través de un conductor, y se genera a partir de una fuente de energía, como una batería. Las baterías están disponibles en diferentes valores de voltaje, como 1.5V, 3V, 9V, 12V, o 24V, entre otros. Sin embargo, ¿qué implica realmente un valor de voltaje?
El voltaje, también conocido como diferencia de potencial, actúa como la “presión” o “empuje” que moviliza a los electrones dentro de un circuito. Es útil compararlo con la presión del agua en una tubería: cuanto mayor sea la presión, más rápido fluirá el agua. De la misma manera, a mayor voltaje, mayor es la energía que los electrones tienen para moverse a lo largo de un conductor. Este “empuje” es lo que genera la corriente eléctrica, permitiendo que los electrones se desplacen de un punto a otro y, de este modo, realicen un trabajo eléctrico.
Por ejemplo, una batería de 9V proporciona más energía que una de 3V. En un circuito alimentado por una batería de 9V, los electrones reciben un mayor “empuje” para moverse, lo que les permite recorrer mayores distancias, vencer más resistencia y, en consecuencia, hacer que los componentes del circuito funcionen con mayor intensidad o rapidez, dependiendo de su diseño. Esto se debe a que un mayor voltaje significa que los electrones tienen más energía para desplazarse a través del conductor.
Imagina un coche eléctrico que necesita una batería para funcionar. Si colocas una batería de 3V, el coche avanzará lentamente, ya que la energía disponible para los electrones es limitada. En cambio, si instalas una batería de 9V, el coche ganará más potencia, moviéndose más rápido, ya que los electrones tienen un mayor impulso al pasar por el motor, generando más velocidad y eficiencia.
La diferencia de potencial es el factor clave que impulsa el movimiento de los electrones en un circuito, y es lo que medimos como voltaje. Imagina que es como la diferencia de altura entre dos puntos en una montaña: cuanto mayor sea esa diferencia, más rápido fluirá el agua (o, en este caso, los electrones). Así, cuando hablamos de una batería de 9V o 3V, nos referimos a la cantidad de “fuerza” o empuje que se le da a los electrones para que se desplacen a través del circuito. Una batería de 9V ofrece un mayor empuje (mayor diferencia de potencial) que una de 3V, lo que permite a los electrones moverse con más energía y recorrer distancias mayores, superando más fácilmente la resistencia del circuito.
Al haber comprendido todo, podemos realizar la siguiente conclusión:
"El voltaje es la fuerza que empuja a los electrones a moverse a través de un material conductor, permitiendo que la electricidad fluya y que los dispositivos eléctricos funcionen.” EOVLOG
2. Voltaje vs. Corriente Eléctrica: Entiende la Diferencia Clave para Comprender la Electricidad
Al aprender sobre electricidad, es esencial comprender las diferencias entre voltaje y corriente eléctrica, dos conceptos clave que trabajan juntos para hacer posible el flujo de energía en un circuito. De manera sencilla, podemos comparar estos dos conceptos con una analogía: imagina una tubería por donde fluye agua. El voltaje sería la presión del agua, mientras que la corriente sería la cantidad de agua que pasa por la tubería en un determinado tiempo. Esta analogía ayuda a visualizar cómo estos dos elementos se complementan, pero son diferentes.
El voltaje es la “fuerza” o “empuje” que impulsa a los electrones a moverse a través de un conductor. En términos prácticos, es la energía que se aplica para que los electrones se desplacen por el circuito. Es como la presión del agua en una tubería: cuanto mayor es la presión (o voltaje), más rápido fluye el agua (o los electrones). El voltaje se mide en voltios (V), y su valor determina la cantidad de energía disponible para el movimiento de los electrones.
Por otro lado, la corriente eléctrica (o amperaje) es la cantidad de electrones que pasan a través de un conductor en un periodo de tiempo determinado. Para entenderlo mejor, imagina que los electrones son corredores en una maratón, y el conductor es el camino que deben recorrer. La corriente es la cantidad de corredores (electrones) que cruzan la línea de meta en un segundo. La corriente se mide en amperios (A), y depende del voltaje y de la resistencia del conductor. Si la corriente aumenta, es porque los electrones se mueven más rápido o en mayor cantidad.
Diferencia clave entre voltaje y corriente eléctrica
El voltaje es la causa del movimiento de los electrones, mientras que la corriente es el resultado de ese movimiento. En otras palabras, el voltaje proporciona la energía necesaria para que los electrones se muevan, pero es la corriente la que indica cuántos electrones están efectivamente fluyendo a través del conductor. Ambos son cruciales para el funcionamiento de un circuito eléctrico, pero trabajan de manera distinta para mantener el flujo de electricidad.
"En conclusión, el voltaje impulsa a los electrones, mientras que la corriente eléctrica es la cantidad de electrones que realmente se desplazan a través de un conductor. Al entender esta diferencia, podemos tener una comprensión más clara y completa de cómo funciona la electricidad en los circuitos electrónicos.” EOVLOG
2. Voltaje vs. Corriente Eléctrica: Entiende la Diferencia Clave para Comprender la Electricidad
En el mundo de la electricidad, el voltaje es fundamental para que los dispositivos eléctricos funcionen. Es el “empuje” que impulsa a los electrones a moverse a través de los conductores, generando el flujo de corriente eléctrica que alimenta cualquier aparato eléctrico. Sin voltaje, los electrones no podrían moverse, y sin este movimiento, no habría electricidad.
¿Por qué es importante el voltaje?
El voltaje es esencial porque determina la cantidad de energía que los electrones pueden transportar a lo largo de un circuito. Cuanto mayor sea el voltaje, más energía tienen los electrones para desplazarse y, por lo tanto, mayor será la capacidad de los dispositivos para funcionar correctamente. En términos sencillos, el voltaje es lo que hace posible que la corriente fluya con la fuerza suficiente para alimentar los dispositivos electrónicos.
Aplicaciones del voltaje
El voltaje se encuentra en una amplia variedad de aplicaciones en nuestra vida diaria. Por ejemplo, en una batería, como la de un teléfono móvil, el voltaje genera la energía necesaria para que el teléfono funcione. Las baterías tienen diferentes valores de voltaje, que determinan la potencia que pueden proporcionar. Las baterías de 9V o 12V, por ejemplo, son comunes en dispositivos electrónicos, mientras que las baterías de 1.5V o 3V se usan en productos más pequeños como linternas o juguetes.
Además, el voltaje también se encuentra en los enchufes de nuestra casa, que suministran energía a dispositivos como televisores, computadoras y electrodomésticos. El voltaje en estos sistemas domésticos es de 120V o 220V, dependiendo del país. Esta diferencia de voltaje es clave para el funcionamiento de todos los aparatos eléctricos que utilizamos.
Es importante destacar que, en las baterías, tanto el voltaje como el amperaje (corriente eléctrica) están presentes. El voltaje indica la cantidad de energía disponible para mover los electrones, mientras que el amperaje indica cuántos electrones se mueven por el conductor en un tiempo determinado. Ambos trabajan juntos para generar electricidad: el voltaje impulsa los electrones, y el amperaje define la cantidad de electrones que fluyen.
"En conclusión, el voltaje es la fuerza que impulsa a los electrones a moverse a través de un conductor, lo que genera la corriente eléctrica. Sin voltaje, no habría movimiento de electrones, y, por lo tanto, no habría electricidad.” EOVLOG
Zona de recursos adicionales
Todo lo que necesitas para repasar, experimentar y seguir aprendiendo
📷Observa esto, ¡Importante!.jpg
4. Manera convencional vs la dirección del flujo de electrones
Cuando hablamos de electricidad, uno de los conceptos más fundamentales es cómo entendemos el flujo de los electrones dentro de un circuito. Sin embargo, lo que puede parecer una noción sencilla, tiene una historia interesante que involucra cómo los científicos han interpretado el movimiento de los electrones a lo largo del tiempo. Durante siglos, los experimentos y las teorías evolucionaron, pero hubo un punto clave en la historia en el que la convención sobre la dirección del flujo de corriente se estableció de una forma que no era exactamente cómo los electrones realmente se movían.
El flujo de corriente en un circuito eléctrico, tal como se enseña tradicionalmente, sigue una dirección específica, pero esa dirección convencional no corresponde al verdadero movimiento de los electrones. En este tema, exploraremos por qué y cómo esta distinción entre la dirección convencional y el verdadero flujo de electrones puede parecer confusa al principio, pero es esencial para entender conceptos como la polaridad, la resistencia y la energía en los circuitos eléctricos.
-
¿Por qué existe esta distinción?
-
¿Quién decidió que la corriente fluye en una dirección opuesta a la de los electrones?
-
¿Qué impacto tiene esto en el funcionamiento de nuestros dispositivos eléctricos y cómo afectó la forma en que entendemos la electricidad?
Esta confusión histórica tiene implicaciones más profundas de lo que parece.
En el análisis y diseño de circuitos electrónicos, se utiliza una representación conocida como “corriente convencional”, que describe el movimiento de la corriente desde el polo positivo hacia el polo negativo. Esta convención, ampliamente aceptada en la electrónica, facilita la comprensión y la comunicación técnica. Sin embargo, la realidad física del flujo eléctrico cuenta una historia diferente.
Los electrones, que son las partículas responsables del movimiento eléctrico, tienen carga negativa y se desplazan desde el polo negativo hacia el polo positivo. Este movimiento ocurre porque los electrones son atraídos por el potencial positivo, siguiendo la ley de las cargas que establece que las cargas opuestas se atraen.
La adopción de la corriente convencional se remonta a los inicios del estudio de la electricidad, cuando el conocimiento sobre las partículas subatómicas aún era limitado. En aquel entonces, se asumía que la electricidad fluía del positivo al negativo. Incluso después de descubrirse el movimiento real de los electrones, se decidió mantener esta convención por razones prácticas e históricas.
La corriente convencional sigue siendo útil porque simplifica los cálculos y permite mantener la uniformidad en los esquemas y análisis de circuitos. Aunque contradictoria respecto al flujo real de los electrones, no afecta la funcionalidad de los dispositivos electrónicos, ya que las leyes y principios que gobiernan los circuitos son independientes de la dirección asumida.
Flujo convencional vs flujo electrones
¿Por qué utilizamos la corriente convencional en lugar de representar el flujo real de electrones?
Para responder a esta pregunta, es necesario retroceder en el tiempo y explorar un poco de la historia de la electricidad.
Todo comenzó con los experimentos de Benjamín Franklin, un pionero en el estudio de la electricidad. En una de sus pruebas más famosas, Franklin utilizó un tubo de vidrio que frotó repetidamente con un paño. Al tocar el tubo tras este proceso, sintió una pequeña descarga. Hoy sabemos que este fenómeno es causado por la electricidad estática, que ocurre cuando se acumula una carga eléctrica en la superficie de un material aislante, como el vidrio.

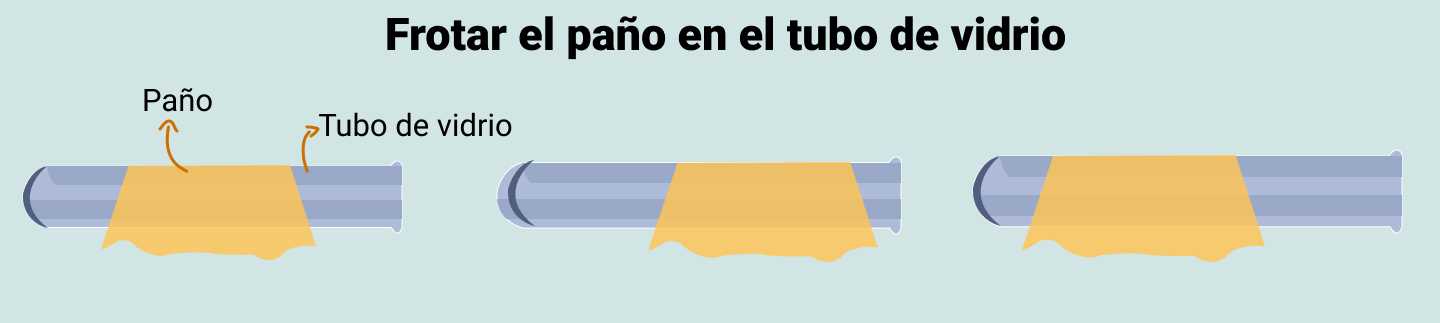

Experimento de Benjamín Franklin
Sin embargo, en el siglo XVIII, el conocimiento sobre la electricidad era limitado. Franklin, con una imaginación brillante y los recursos de su tiempo, propuso la idea de un “fluido eléctrico” que, según él, se acumulaba en el tubo. Este concepto, aunque rudimentario y lejos de lo que hoy entendemos sobre los electrones y las cargas, fue revolucionario en su época.
Franklin creyó que el tubo de vidrio acumulaba una cantidad excesiva de este fluido y que, al tocarlo, el flujo pasaba del tubo hacia la persona, al igual que el agua fluye desde un lugar con más presión hacia uno con menos presión. Él definió arbitrariamente que este “fluido eléctrico” tenía una carga positiva, y así nació la idea de que la corriente eléctrica fluye del punto con “más carga” (positivo) hacia el punto con “menos carga” (negativo).
Carga positiva a negativa
Tras los descubrimientos iniciales de Benjamín Franklin, la industria comenzó a adoptar términos como “polo positivo” y “polo negativo” para describir las baterías. En ese momento, se creía que la corriente eléctrica fluía del polo positivo al negativo, basándose en la idea de un “fluido eléctrico” que viajaba desde un área con exceso de carga (positivo) hacia otra con menor carga (negativo).
📖 Glosario técnico
Pionero: Persona que realiza descubrimientos o avances antes que los demás en un campo. En ciencia y tecnología, los pioneros abren camino con nuevas ideas o inventos.
Paño: Trozo de tela que puede usarse en experimentos básicos, por ejemplo, para generar electricidad estática al frotarse con otros materiales.
Electricidad estática: Acumulación de cargas eléctricas en la superficie de un material. Se produce, por ejemplo, al frotar un globo contra el cabello o un paño con plástico.
Material aislante: Sustancia que no permite el libre paso de la corriente eléctrica. Ejemplos comunes son el plástico, la madera seca, la cerámica y el vidrio.
Sin embargo, la ciencia no tardó en avanzar. Décadas después, los experimentos de Joseph Thomson revolucionaron esta comprensión. Thomson descubrió que la electricidad no era un fluido abstracto, sino un flujo compuesto por diminutas partículas cargadas negativamente, conocidas como electrones. Además, demostró que estos electrones se desplazan desde el polo negativo hacia el positivo, debido a su carga negativa y su atracción hacia el potencial positivo.
Este descubrimiento no solo desmintió la teoría inicial de Franklin, sino que también permitió reinterpretar sus experimentos. Por ejemplo, en su famoso experimento con el tubo de vidrio, ahora sabemos que los electrones realmente fluían desde la persona hacia el tubo y no al revés, como él había supuesto.
Aunque la dirección real del flujo de electrones es del negativo al positivo, la noción de “corriente convencional” que Franklin ayudó a establecer sigue siendo utilizada hasta hoy. Esta representación, aunque no refleja la realidad física, se mantiene por razones prácticas y como estándar en los análisis de circuitos.
El descubrimiento de que los electrones fluyen realmente del polo negativo al positivo transformó nuestra comprensión de la electricidad. Sin embargo, en ese momento, ya se había establecido la convención de corriente convencional, que asume que la corriente fluye del polo positivo al negativo. Este enfoque se había adoptado para simplificar los cálculos y el análisis de circuitos eléctricos, y debido a su utilidad práctica, se mantuvo como el estándar.
Un punto clave es que, aunque la dirección real del flujo de electrones (negativo a positivo) difiere de la convención, esto no afecta el resultado final de los cálculos eléctricos. Las fórmulas de ingeniería funcionan igual de bien con la corriente convencional o con el flujo real de electrones. Esto se debe a que los cálculos se centran en la magnitud del flujo de carga y no en la dirección específica de las partículas.
Cambiar la convención al flujo real de los electrones sería un desafío monumental. Esto implicaría:
-
Renombrar los terminales de todas las baterías y dispositivos eléctricos, afectando tanto a la industria como a los consumidores.
-
Reestructurar la educación en electricidad y electrónica, lo que implicaría reeducar a generaciones de técnicos, ingenieros y científicos en todo el mundo.
-
Revisar y actualizar materiales didácticos y técnicos, como libros, manuales y software de simulación.
Por razones prácticas y económicas, la corriente convencional sigue siendo la base de la enseñanza y la ingeniería, aunque los científicos e ingenieros comprenden que los electrones realmente se mueven en sentido opuesto, del negativo al positivo.
Excelente, al haber comprendido esto, se puede concluir:
"La corriente convencional y el flujo real de los electrones son dos formas de representar el movimiento de la electricidad en un circuito. La corriente convencional asume que la electricidad fluye del polo positivo al negativo, mientras que, en realidad, los electrones (que tienen carga negativa) se mueven del polo negativo al positivo.” EOVLOG
En todos los cursos proporcionados por Eovlog, nos basaremos en la corriente convencional para instruirte de manera clara y profesional en los fundamentos de la electrónica. Esta metodología te permitirá adquirir conocimientos sólidos y prácticos, alineados con los estándares globales en la industria.
Zona de recursos adicionales
Todo lo que necesitas para repasar, experimentar y seguir aprendiendo
📘Biografía de Benjamín Franklin.pdf
📘Biografía de Joseph Thomson.pdf
5. Resistencia Eléctrica: El Arte de Domar el Flujo de Electrones
La resistencia eléctrica es un fenómeno fascinante que se encuentra en el corazón de la electrónica. Es el principio que nos permite controlar y limitar el flujo de los electrones dentro de un circuito, garantizando que cada componente funcione de manera segura y eficiente. Sin resistencia, los dispositivos que usamos todos los días, desde un simple bombillo hasta los más avanzados equipos electrónicos, serían imposibles de controlar y, en muchos casos, inservibles.
Para entender la resistencia, imagina el flujo de agua en una tubería. Si colocamos un obstáculo en su camino, como una válvula parcialmente cerrada, el flujo se reduce, y la presión cambia. De manera similar, la resistencia actúa como ese obstáculo para los electrones en un conductor, regulando su movimiento y transformando la energía eléctrica en formas útiles, como calor o luz.
El descubrimiento y la comprensión de la resistencia han transformado el mundo moderno. Desde los primeros experimentos con materiales como el carbón hasta los sofisticados dispositivos de hoy en día, la resistencia eléctrica ha sido clave para el desarrollo de la tecnología. Pero, ¿por qué algunos materiales permiten el paso de los electrones con facilidad mientras que otros los bloquean? ¿Cómo se mide la resistencia y cómo afecta el diseño de un circuito?
Prepárate para adentrarte en el mundo de la resistencia eléctrica. A través de este tema, no solo exploraremos cómo funciona este fenómeno, sino también cómo aplicarlo en tus proyectos de electrónica. ¿Te has preguntado alguna vez qué sucede si un circuito tiene demasiada o muy poca resistencia? ¿Por qué las bombillas se calientan al encenderse? ¿Qué materiales son los mejores conductores y cuáles los más resistentes? Las respuestas a estas preguntas te están esperando.
1. Resistencia Eléctrica: Su Esencia y Representación en los Esquemas Electrónicos
Las resistencias se presentan en una amplia variedad de formas y tamaños, adaptándose a las necesidades específicas de cada aplicación electrónica. En los esquemas y diagramas eléctricos, su presencia se indica mediante símbolos estándar que facilitan su identificación y comprensión dentro del circuito.
Tipos de resistencia eléctrica
Una resistencia eléctrica es un componente clave en los circuitos electrónicos, diseñado para limitar y controlar el flujo de corriente eléctrica. Su principal función es regular la energía en el circuito, evitando que otros componentes sufran daños por elevaciones de corriente. Actúa como una especie de “barrera” que frena el flujo de electrones, garantizando un funcionamiento seguro y estable.
La lógica básica detrás de su funcionamiento es simple: cuanto mayor sea el valor de la resistencia, menor será la cantidad de corriente que podrá fluir a través de ella. Este principio es fundamental para mantener el equilibrio en los circuitos electrónicos y asegurar que cada componente reciba la cantidad de energía adecuada para su correcto desempeño.
Para visualizarlo mejor, podemos compararlo con una manguera de agua. Si reducimos el diámetro de la manguera (aumentamos la resistencia), menos agua (corriente) podrá pasar a través de ella en un tiempo determinado. Del mismo modo, las resistencias eléctricas limitan el “flujo” de electrones, adaptándolo a las necesidades específicas del circuito.
En los esquemas electrónicos, las resistencias se representan mediante símbolos gráficos específicos que facilitan su identificación y ubicación dentro del circuito. Estos símbolos varían ligeramente según las normas utilizadas, pero su significado es universal en la ingeniería electrónica. Además, las resistencias están disponibles en una amplia variedad de tamaños, formas y valores, lo que permite su adaptación a una gran diversidad de aplicaciones.

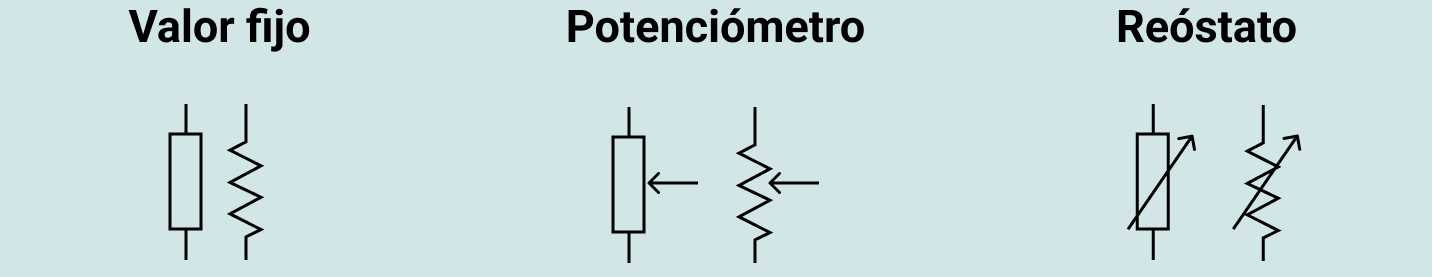

Símbolos de la resistencia eléctrica
Imaginemos el siguiente diagrama:
Funcionamiento de una resistencia eléctrica
"Una carga es un dispositivo en un circuito que usa energía eléctrica para funcionar. Ejemplos comunes son una bombilla, un motor o un ventilador.” EOVLOG
Una fuente de 9V genera una corriente de 0.6A (600 miliamperios), diseñada para alimentar una carga específica. Sin embargo, antes de llegar a esta carga, la corriente encuentra una resistencia eléctrica. Este componente, cuyo valor se mide en ohmios (Ω), es clave para determinar cuánta corriente fluirá a través del circuito después de atravesarla.
La resistencia eléctrica no solo regula el flujo de corriente, sino que también transforma parte de la energía eléctrica en calor. Este proceso es esencial para proteger los componentes del circuito y garantizar su correcto funcionamiento. Por ejemplo, si la resistencia es demasiado baja, la corriente podría ser excesiva y dañar la carga o incluso sobrecalentar los cables. Por otro lado, si la resistencia es muy alta, podría limitar la corriente a un nivel que no sea suficiente para que la carga funcione correctamente.
Este fenómeno de conversión de energía en calor es una característica inherente de las resistencias. Cuanta más corriente fluya a través de ellas, mayor será la energía disipada en forma de calor. Si el diseño del circuito no considera este efecto, la resistencia puede sobrecalentarse y, con el tiempo, dañarse o perder eficiencia. Por eso, es crucial seleccionar resistencias adecuadas tanto en términos de valor (ohmios) como de capacidad de disipación de potencia (vatios).
¿Qué es la resistencia eléctrica?
Excelente, al haber analizado toda esta información podemos concluir que:
"La resistencia eléctrica es la propiedad de un material que limita el flujo de corriente en un circuito. Es como un obstáculo que dificulta el paso de los electrones, y su medida se expresa en ohmios (Ω). Cuanto mayor es la resistencia, menor será la corriente que puede pasar por el circuito.” EOVLOG
2. El Impacto de la Resistencia en el Comportamiento de la Corriente y el Voltaje
¿La resistencia reduce la corriente y convierte la corriente restante en calor?
La resistencia no convierte la “corriente restante” en calor. En realidad, lo que hace la resistencia es limitar el flujo de corriente en el circuito. La energía eléctrica no se pierde directamente, sino que parte de ella se transforma en calor debido a la dificultad que la resistencia presenta para el paso de los electrones.
Cuando una fuente de alimentación como una batería puede entregar, por ejemplo, 0.6A, la cantidad de corriente que realmente fluye por el circuito depende del valor de la resistencia. No es que la corriente “faltante” se convierta en calor, sino que, al aumentar la resistencia, se limita el paso de los electrones, lo que reduce la cantidad de corriente que puede circular.
Este proceso de conversión de energía eléctrica en calor se conoce como el efecto Joule, y ocurre debido a la fricción interna de los electrones mientras se mueven a través del material resistivo. Como resultado, la resistencia contribuye a la disipación de energía en forma de calor, lo cual puede afectar el rendimiento del circuito si la temperatura alcanza niveles elevados.
¿Qué le sucede al voltaje con respecto a la resistencia?
El voltaje también se ve influenciado por la resistencia, pero su relación es diferente. Según la Ley de Ohm, que se explicará con más detalle más adelante, el voltaje a través de una resistencia es igual al producto de la corriente que fluye a través de ella y el valor de la resistencia.
En un circuito con resistencia, el voltaje experimenta lo que se conoce como una “caída de voltaje”. Esto significa que a medida que la corriente fluye a través de la resistencia, parte del voltaje total disponible se “pierde” o “se gasta” al superar la oposición de la resistencia. Esta caída de voltaje ocurre porque la resistencia convierte parte de la energía eléctrica en calor, lo que reduce la cantidad de energía (o voltaje) disponible para los demás componentes del circuito.
Por ejemplo, si una fuente de 9V está conectada a un circuito con una resistencia, el voltaje en los componentes después de la resistencia será menor que el voltaje inicial de 9V, dependiendo del valor de la resistencia y la cantidad de corriente que fluye a través de ella. Este fenómeno es clave para entender cómo se distribuye la energía en los circuitos eléctricos.
En resumen, cuando hay una resistencia en el circuito:
-
Limita el flujo de electrones debido a tener una resistencia alta
-
El voltaje se reduce (caída de voltaje) al pasar por la resistencia, pero el voltaje total se conserva en todo el circuito.
3. La Resistencia Eléctrica: Obstáculo en el Flujo de Electrones a Través de un Conductor
Aunque hemos comprendido cómo los electrones se desplazan a través de un conductor, este proceso no es tan sencillo como parece. En realidad, todos los materiales presentan resistencia, lo que limita el paso de electrones a través de ellos. Esta oposición al flujo de electrones se conoce como resistencia eléctrica y se mide en ohmios (Ω).
Un dato interesante es que incluso nuestro cuerpo tiene la capacidad de conducir electricidad, ya que actúa como un conductor con una resistencia específica. Sin embargo, la resistencia de un material depende de su coeficiente de resistividad, una propiedad que determina qué tan bien un material puede oponerse al paso de corriente eléctrica. Este coeficiente varía según el tipo de material. Los materiales con un coeficiente de resistividad bajo se consideran conductores, mientras que aquellos con un coeficiente alto se clasifican como aislantes. Este comportamiento depende de la cantidad de electrones libres en la estructura del material, los cuales facilitan o dificultan el flujo de corriente.
Existen también materiales que presentan valores intermedios de resistividad, es decir, no son completamente conductores ni completamente aislantes. A estos materiales se les conoce como semiconductores, ya que su capacidad para conducir electricidad puede ser controlada y modificada mediante condiciones externas, como la temperatura o la presencia de impurezas. Los semiconductores son fundamentales en la fabricación de componentes electrónicos como transistores, diodos y circuitos integrados.
Ahora que entendemos la importancia del coeficiente de resistividad, podemos aplicar este conocimiento para comparar diferentes materiales. Si nos encontramos con dos componentes hechos de distintos materiales y queremos determinar cuál conducirá mejor la corriente eléctrica, debemos examinar su coeficiente de resistividad. Cuanto más bajo sea este valor, mejor conductor será el material. A continuación, presentamos una tabla con la resistividad de algunos de los materiales más comunes, lo que nos permitirá identificar fácilmente cuáles tienen la mejor capacidad para conducir electricidad.
| Material | Resistividad (20°C) (Ω·m) |
|---|---|
| Grafeno | $1.50 \times 10^{-8}$ |
| Plata | $1,59 \times 10^{-8}$ |
| Cobre | $1,71 \times 10^{-8}$ |
| Oro | $2,35 \times 10^{-8}$ |
| Aluminio | $2,82 \times 10^{-8}$ |
| Platino | $10,60 \times 10^{-7}$ |
Para comprenderlo mejor, si tenemos un cable hecho de cobre y otro de hierro, podemos afirmar que la resistencia del cable de hierro es mayor. Esto significa que los electrones encuentran menor oposición en el material de cobre.
Entendiendo este concepto, se concluye que, en materiales con un mayor coeficiente de resistividad, los electrones tendrán más dificultades para desplazarse debido a mayores obstáculos. Observe el siguiente ejemplo:
Imaginemos una tubería que representa un material conductor. En un extremo de la tubería, tenemos un estanque lleno de partículas, que simbolizan los electrones, y en el otro extremo un estanque vacío, donde los electrones intentarán llegar, representando la diferencia de potencial. En el primer escenario, la tubería está hecha de cobre, como el cobre tiene un coeficiente de resistividad muy bajo, las partículas (electrones) pasan sin dificultad hacia el estanque vacío.
Ahora, si la tubería está hecha de hierro, habrá más obstáculos dentro de ella. Cuando los electrones intenten pasar, tendrán más dificultad, aunque no será imposible. Esto ocurre porque el hierro tiene un mayor coeficiente de resistividad.
Analogía flujo de agua
Si la tubería estuviera hecha de material aislante, el estanque vacío no recibiría electrones, ya que el material aislante impide su desplazamiento. Además, si consideramos una tubería de hierro y decidimos alargarla más, los electrones necesitarán más esfuerzo y tiempo para llegar al estanque vacío, esto significa que, a mayor longitud de la tubería, mayor será la resistencia, ya que hay más obstáculos. En cambio, si decidimos aumentar el grosor de la tubería, los electrones tendrán más espacio para desplazarse, reduciendo los obstáculos, concluyendo que, a mayor grosor del conductor, menor será la resistencia.
Al analizar el comportamiento de un conductor eléctrico, podemos extraer dos principios esenciales que influyen directamente en la resistencia que presenta un cable:
-
Mayor longitud, mayor resistencia: Cuanto más largo sea un cable, mayor será la resistencia que los electrones encontrarán al desplazarse a través de él. Esto se debe a que, en un cable más largo, los electrones tienen que recorrer una distancia mayor, interactuando con más átomos del material conductor. Por ejemplo, si tenemos dos cables de cobre, uno de un metro de largo y otro de cinco metros, el de cinco metros tendrá una mayor resistencia. Esto implica que los electrones deberán “esforzarse” más para llegar al final del cable, lo que provoca una mayor caída de voltaje a lo largo de su recorrido.
-
Mayor grosor, menor resistencia: Cuanto mayor sea el área transversal del cable, menor será la resistencia al paso de los electrones. En términos simples, un cable más grueso proporciona más espacio para que los electrones se desplacen, lo que reduce los obstáculos que enfrentan. Por ejemplo, un cable grueso de cobre permitirá que más electrones fluyan a través de él sin apenas resistencia, mientras que un cable delgado limitará el flujo de electrones. Este principio es crucial en aplicaciones que requieren un alto flujo de corriente, como en sistemas de energía eléctrica o equipos de alta potencia, donde se prefieren cables de mayor grosor para minimizar las pérdidas de energía.
Estos dos principios son fundamentales para entender cómo funcionan los conductores eléctricos y cómo se pueden optimizar para garantizar una transmisión eficiente de electricidad. Al considerar la longitud y el grosor de un cable, los ingenieros pueden diseñar sistemas eléctricos más efectivos, reduciendo pérdidas de energía y mejorando el rendimiento general de los circuitos.
4. La Ley de Ohm: El Fundamento del Comportamiento Eléctrico en los Circuitos
La Ley de Ohm es una de las bases fundamentales para entender cómo funcionan los circuitos eléctricos. Para poder aplicarla de manera efectiva, primero es importante entender tres conceptos clave que están estrechamente relacionados:
-
Voltaje (V): También conocido como “diferencia de potencial”, es la fuerza que impulsa a los electrones a moverse a través de un conductor, es decir, es lo que genera el flujo de corriente en el circuito.
-
Corriente (I): Es el flujo de electrones a través del conductor o circuito. Cuanto mayor sea la corriente, más electrones están fluyendo por el circuito.
-
Resistencia ®: Es la oposición al paso de los electrones. Dependiendo de los materiales del conductor y su estructura, la resistencia puede variar.
Con estos conceptos en mente, la Ley de Ohm establece una relación matemática simple pero poderosa entre ellos. La fórmula es la siguiente:
Donde:
V es el voltaje en voltios (V).
I es la corriente en amperios (A).
R es la resistencia en ohmios (Ω).
La Ley de Ohm es una fórmula fundamental que relaciona el voltaje, la corriente y la resistencia en un circuito eléctrico, expresando que el voltaje es igual a la corriente multiplicada por la resistencia.
Veamos un ejemplo práctico para entender mejor la Ley de Ohm:
Imaginemos un circuito con una fuente de alimentación de 5V conectada a una resistencia de 1KΩ (1000 ohmios). Para calcular la corriente que fluye a través de la resistencia, podemos utilizar la fórmula de la Ley de Ohm:
Ejemplo práctico utilizando ley de ohm
Ahora que comprendimos cómo utilizar la fórmula de la Ley de Ohm y su importancia para los circuitos electrónicos, es importante profundizar en algunos detalles:
- Si tenemos una resistencia constante (que no cambia de valor), se concluye que, al aumentar el voltaje, la corriente también aumentará proporcionalmente.
Teorema 1 de la ley de ohm
Podemos concluir que, en un circuito, los electrones se moverán más rápido cuando se utiliza una batería de mayor voltaje, como una de 12V. Esto se debe a que un mayor voltaje genera una mayor fuerza electromotriz, lo que impulsa más fácilmente los electrones a través del circuito. Este aumento en la corriente es directamente proporcional al voltaje aplicado, lo que implica que, con una resistencia constante, al aumentar el voltaje, la corriente también aumentará.
Por otro lado, si empleamos una batería de menor voltaje, como una de 5V, la corriente será menor. Esto sucede porque la fuerza que impulsa a los electrones es menor, lo que reduce el flujo de corriente. En términos más técnicos, podemos afirmar que la relación entre voltaje y corriente es directamente proporcional: cuando el voltaje disminuye, la corriente también disminuye, y cuando el voltaje aumenta, la corriente también se incrementa. Este principio es esencial en el diseño de circuitos, ya que al entender cómo la variación en el voltaje afecta la corriente, los ingenieros pueden ajustar las especificaciones del circuito para optimizar su rendimiento.
- Si el voltaje es constante y la resistencia aumenta, la corriente disminuirá. Por el contrario, si la resistencia disminuye, la corriente aumentará.
Teorema 2 de la ley de ohm
En términos técnicos, la relación entre resistencia y corriente es inversamente proporcional. Es decir, al aumentar la resistencia, la corriente disminuirá, y al reducir la resistencia, la corriente aumentará, siempre y cuando el voltaje se mantenga constante.
Pero, ¿por qué es tan importante la Ley de Ohm en la electrónica?
La Ley de Ohm es fundamental para el diseño y análisis de circuitos eléctricos, ya que nos permite comprender cómo se comportan los componentes ante variaciones de voltaje y resistencia. Con esta ley, podemos calcular cuánta corriente fluye a través de un circuito, determinar el voltaje necesario para que un componente funcione correctamente, o elegir el valor adecuado de resistencia para regular la corriente.
Imaginemos un ejemplo práctico en la vida cotidiana: supongamos que estamos instalando una bombilla LED en casa. Sabemos que la bombilla debe funcionar a 3V y no puede recibir más de 20 mA (0.02 A) de corriente para evitar daños. Sin la Ley de Ohm, sería muy complicado calcular la resistencia adecuada para limitar la corriente y proteger la bombilla.
En este caso, la Ley de Ohm nos ayuda a determinar el valor de la resistencia necesaria para garantizar que el LED reciba solo la corriente adecuada. Sin ella, sería más difícil asegurar que nuestros componentes electrónicos funcionen de manera segura y eficiente. Esta ley es esencial para optimizar el uso de la energía eléctrica y prevenir daños a los dispositivos.
Excelente, ahora que hemos explorado los conceptos clave de la electricidad y su funcionamiento, podemos concluir la definición de ley de ohm:
"La Ley de Ohm nos dice que la cantidad de corriente que fluye por un conductor depende de dos factores: el voltaje aplicado y la resistencia del conductor. En términos simples, cuanto mayor sea el voltaje (la “presión” que empuja los electrones) y menor sea la resistencia (la “dificultad” para que los electrones se muevan), mayor será la corriente que fluye. Es como un río: si aumentas la presión del agua (voltaje) o disminuyes los obstáculos (resistencia), el flujo de agua (corriente) será mayor.” EOVLOG
5. La Resistencia Eléctrica: Pilar Fundamental en el Diseño y Funcionamiento de Circuitos Electrónicos
La resistencia eléctrica es uno de los componentes más importantes en la electrónica, ya que regula el flujo de corriente en un circuito. Sin resistencias, los circuitos no funcionarían correctamente, ya que la corriente podría ser excesiva, lo que dañaría otros componentes. De hecho, las resistencias están presentes en casi todos los dispositivos electrónicos, desde los más simples hasta los más complejos.
Importancia
La principal función de la resistencia eléctrica es controlar la cantidad de corriente que fluye a través de un circuito. A través de este control, se asegura que los componentes como resistores, LED, transistores, entre otros, reciban la cantidad de corriente adecuada para su funcionamiento sin sufrir daños. Además, las resistencias son esenciales para la protección de dispositivos, como en el caso de los fusibles, que se queman al pasar una corriente demasiado alta.
Las resistencias no solo limitan la corriente, sino que también transforman parte de la energía eléctrica en calor, lo que puede ser aprovechado en algunos casos, como en las estufas eléctricas o en la calefacción por resistencias.
Aplicaciones
Un ejemplo práctico y cotidiano del uso de resistencias es el control de brillo en las bombillas LED. Si conectamos una bombilla LED directamente a una fuente de energía sin una resistencia, la corriente será demasiado alta y se dañará rápidamente. En cambio, utilizando una resistencia adecuada, podemos garantizar que el LED reciba solo la cantidad de corriente necesaria para su funcionamiento.
Otro ejemplo es el uso de resistencias en los dispositivos electrónicos portátiles, como los teléfonos móviles. Las resistencias ayudan a regular la corriente en los circuitos de carga, evitando sobrecalentamientos o daños en la batería. De hecho, las placas base de los dispositivos electrónicos contienen una gran cantidad de resistencias de diferentes valores para asegurar un funcionamiento seguro y eficiente.
Ahora que comprendes la importancia y las aplicaciones de la resistencia eléctrica, podemos afirmar que dominar conceptos básicos como el voltaje, la corriente eléctrica y la resistencia es un paso fundamental en tu camino hacia el aprendizaje de la electrónica. Has logrado comprender principios esenciales que son la base de muchos sistemas y dispositivos que usamos en nuestra vida diaria.
¡Felicidades por haber llegado hasta aquí! Esta es solo una pequeña parte de todo lo que puedes aprender. Sigue analizando y profundizando en los próximos temas, porque lo mejor está por venir. Cada nuevo conocimiento que adquieras te acercará más a convertirte en un experto en electrónica. ¡Continúa con tu aprendizaje y descubre todo lo que este fascinante campo tiene para ofrecer!
Zona de recursos adicionales
Todo lo que necesitas para repasar, experimentar y seguir aprendiendo
📷Descubre el elemento Aluminio.jpg
📷Descubre el elemento estaño.jpg
📷Descubre el elemento grafeno.jpg
📘Ejercicios resueltos ley de ohm.pdf
📷Símbolo resistencia eléctrica.jpg
6. El Efecto Joule: ¿Cómo la Resistencia Transforma la Energía Eléctrica en Calor?
¡Excelente! Ahora que ya hemos comprendido los principios básicos de la resistencia eléctrica y cómo este componente actúa como un regulador del flujo de electrones en un circuito, estamos listos para dar un paso más profundo en el mundo de la electrónica. ¿Alguna vez te has preguntado qué sucede cuando la electricidad pasa a través de una resistencia? Si bien es cierto que la resistencia limita el paso de los electrones, su impacto va más allá de solo frenar el flujo, la energía eléctrica se transforma en calor debido a este proceso.
Este fenómeno se conoce como Efecto Joule, un principio fundamental en la electrónica que revela cómo la resistencia no solo “ralentiza” a los electrones, sino que, a través de su oposición al flujo de corriente, genera calor. A medida que los electrones encuentran obstáculos dentro del material conductor, su energía cinética se convierte en calor, lo que puede afectar tanto el rendimiento de los circuitos como la seguridad de los componentes.
Pero, ¿por qué es tan importante este fenómeno para los ingenieros y técnicos electrónicos? ¿Cómo afecta el Efecto Joule a la vida útil de los dispositivos electrónicos? ¿Cómo podemos aprovechar este efecto de manera positiva y evitar que cause problemas?
A lo largo de este tema, exploraremos en detalle cómo el Efecto Joule impacta a los circuitos eléctricos y cómo se puede gestionar en diferentes aplicaciones electrónicas. ¡Sigue leyendo para descubrir todo lo que necesitas saber sobre este fascinante fenómeno y cómo manejarlo eficazmente en tus proyectos!
1. Efecto Joule: El Fascinante Viaje de la Electricidad que Se Transforma en Calor
Cuando una corriente eléctrica fluye a través de un conductor, se genera calor debido a las interacciones entre los electrones en movimiento y los átomos del material que los rodea. Este fenómeno, conocido como Efecto Joule, es una manifestación clave de cómo la energía eléctrica puede transformarse en calor durante su paso por un material conductor.
El Efecto Joule ocurre porque, al desplazarse, los electrones chocan continuamente con los átomos del conductor. Estas colisiones ralentizan a los electrones y provocan una transferencia de su energía cinética a los átomos del material, aumentando su movimiento y, como consecuencia, generando calor. Es un proceso inevitable en cualquier conductor que transporte corriente eléctrica.
Para entenderlo mejor, imagina que los electrones son como personas intentando cruzar un pasillo lleno de obstáculos. Cada vez que chocan con uno de estos obstáculos (los átomos del conductor), pierden parte de su energía, y esa energía perdida se convierte en calor. Cuanto más denso esté el pasillo de obstáculos (es decir, mayor sea la resistencia del material), más difícil será el avance de las personas (electrones) y mayor será la cantidad de calor generado.
En términos prácticos, esto significa que los materiales con una alta resistencia eléctrica no solo limitan el flujo de corriente, sino que también producen más calor cuando los electrones atraviesan su estructura. Por ejemplo:
-
Materiales de alta resistencia (como el nicromo) se utilizan en dispositivos como tostadoras o calentadores eléctricos, donde el Efecto Joule se aprovecha para generar calor intencionadamente.
-
Materiales de baja resistencia (como el cobre o el aluminio) son ideales para cables de conducción, ya que minimizan la generación de calor y maximizan la eficiencia del transporte eléctrico.
El Efecto Joule, aunque indispensable para aplicaciones prácticas como la calefacción eléctrica, puede representar un desafío en sistemas electrónicos más delicados. En estos casos, un exceso de calor generado puede reducir la vida útil de los componentes o incluso provocar fallas si no se disipa adecuadamente.
Este fenómeno nos recuerda que entender los conceptos básicos de la resistencia eléctrica y las propiedades de los materiales es esencial para diseñar circuitos eficientes, seguros y funcionales.
2. ¿Cómo funciona el efecto joule?
El Efecto Joule es un fenómeno en el que la energía eléctrica se convierte en calor cuando una corriente fluye a través de un conductor. Este proceso ocurre debido a las colisiones entre los electrones en movimiento y los átomos del material conductor. Estas colisiones generan una especie de “fricción eléctrica,” lo que da lugar a la disipación de energía en forma de calor.
Cuanto mayor sea la resistencia del conductor o más intensa sea la corriente que lo atraviesa, mayor será la cantidad de calor generado. Esto explica por qué algunos dispositivos eléctricos, como los filamentos de bombillas o los calentadores, dependen precisamente de este efecto para funcionar.
Imagina un circuito simple: una batería de 9V conectada a una carga mediante un cable. A medida que los electrones se desplazan desde la batería hacia la carga, inevitablemente encuentran resistencia en el conductor. Esta resistencia convierte parte de la energía eléctrica de la corriente en calor, un efecto que puede sentirse físicamente si el conductor se calienta durante su funcionamiento.
Ejemplo práctico del efecto joule
Ahora, imagina que sostienes ese cable: si la corriente es lo suficientemente alta, podrías notar que el cable comienza a calentarse, esto es una manifestación clara del efecto Joule.
Un ejemplo más cotidiano es el uso de una plancha de ropa, cuando conectas la plancha a la corriente eléctrica, la resistencia en las placas metálicas internas genera calor. A medida que la corriente eléctrica fluye a través de la resistencia del material, este calor es suficiente para calentar la superficie de la plancha. Así, la energía eléctrica se transforma en energía térmica, permitiendo que la plancha alise la ropa. Todo este proceso es una manifestación del efecto Joule, donde la corriente eléctrica que circula por un conductor con resistencia se convierte en calor.
3. Fórmula del efecto joule
$$ Q = i^{2} \times R\times t $$
-
Q= es la cantidad de calor generada (Joule) (J)
-
I= es la corriente eléctrica (Amperios) (A)
-
R= es la resistencia eléctrica del conductor (Ohmios) (Ω)
-
t= es el tiempo durante que fluye la corriente (segundos) (s)
4. Datos importantes del efecto joule
Recordemos algunos puntos clave sobre el Efecto Joule que nos ayudarán a entender su funcionamiento y relevancia:
-
Aumento de la corriente y su impacto exponencial en el calor generado: Cuando incrementamos la corriente que fluye a través de un conductor (por ejemplo, al utilizar una fuente de alimentación de mayor voltaje), el calor generado no aumenta de forma lineal, sino cuadrática. Esto significa que, si duplicamos la corriente, el calor producido se cuadruplica. Este principio es crucial en sistemas de alta corriente, donde el manejo del calor se convierte en un desafío técnico.
-
La resistencia como un factor determinante: La resistencia del material por el que fluye la corriente juega un papel fundamental en la generación de calor. Un conductor con mayor resistencia, como el nicromo utilizado en calentadores eléctricos, genera más calor que uno con baja resistencia, como el cobre. Esto explica por qué ciertos materiales son elegidos específicamente para aplicaciones donde el calor es deseado.
-
El tiempo como un multiplicador del calor: Además de la corriente y la resistencia, el tiempo durante el cual fluye la corriente también influye directamente en la cantidad de calor generado. Cuanto más tiempo pase la corriente por el conductor, mayor será el calor acumulado. Este concepto es importante en aplicaciones prácticas, como los sistemas eléctricos que operan continuamente, ya que requieren un diseño que disipe el calor de manera eficiente para evitar sobrecalentamientos.
📖 Glosario técnico
Colisiones: En física y electrónica, se refiere al choque entre partículas (como electrones) o entre objetos. En un conductor, las colisiones entre electrones y átomos generan resistencia.
Transferencia: Proceso mediante el cual algo pasa de un lugar a otro. En electrónica, suele referirse al paso de energía, carga o datos entre componentes o sistemas.
Crecimiento lineal: Aumento constante en el tiempo. En una gráfica, se representa como una línea recta. Por ejemplo, sumar siempre la misma cantidad cada segundo.
Crecimiento cuadrático: Aumento acelerado donde el valor se eleva al cuadrado. En una gráfica, forma una curva. Es típico en procesos donde el cambio se multiplica más rápido con el tiempo, como en ciertos algoritmos o cargas eléctricas acumuladas.
5. Efecto Joule: Poder, Precaución y Usos en la Vida Diaria
El Efecto Joule no solo es un fenómeno fundamental de la física, sino también una herramienta clave en numerosas aplicaciones prácticas. Desde sistemas de calefacción, como estufas y planchas eléctricas, hasta el diseño de componentes electrónicos, su importancia es innegable. Sin embargo, también implica desafíos relacionados con el manejo del calor, especialmente en dispositivos donde un exceso puede causar fallos o daños irreparables.
Por ello, entender y controlar este fenómeno es crucial para garantizar la eficiencia y seguridad de los sistemas eléctricos. Por ejemplo, en una instalación eléctrica, seleccionar cables de un calibre adecuado previene sobrecalentamientos y accidentes, mientras que, en electrónica, disipadores de calor y ventiladores se utilizan para mitigar los efectos negativos del calor. Así, el Efecto Joule no solo representa una conversión de energía eléctrica en calor, sino que se convierte en un aliado o un enemigo, dependiendo de cómo se gestione.
Excelente, ya que hemos analizado toda esta información, podemos concluir que el Efecto Joule es más que una simple generación de calor en conductores eléctricos. Es un fenómeno que resalta la interacción entre la electricidad y el calor, cuyo entendimiento nos permite diseñar sistemas eléctricos más seguros, eficientes y funcionales. Ahora que comprendes este efecto, estás preparado para dar el siguiente paso en tu aprendizaje sobre electricidad y electrónica. ¡Sigue explorando para descubrir más maravillas del mundo eléctrico!
"El Efecto Joule es el fenómeno por el cual la energía eléctrica se convierte en calor cuando una corriente fluye a través de un conductor. Este calor se genera debido a las colisiones entre los electrones en movimiento y los átomos del material, y es la base de muchas aplicaciones prácticas, como la calefacción eléctrica y la disipación térmica en circuitos.” EOVLOG
Zona de recursos adicionales
Todo lo que necesitas para repasar, experimentar y seguir aprendiendo
📘Ejercicios resueltos efecto joule.pdf
7. Circuitos Electrónicos: Desbloqueando los Fundamentos del Flujo Eléctrico
En el fascinante mundo de la electrónica, los circuitos son la base de todo. Desde el encendido de una simple bombilla hasta el funcionamiento de los dispositivos más avanzados, los circuitos electrónicos están presentes en cada aspecto de nuestra vida moderna. Pero, ¿qué es exactamente un circuito electrónico? En términos simples, un circuito es como un mapa para la corriente eléctrica, diseñado para guiar el flujo de electrones desde una fuente de energía a través de componentes que realizan diferentes funciones.
Entender los circuitos no solo te permitirá dar tus primeros pasos en electrónica, sino también comprender cómo funcionan muchos de los dispositivos que utilizamos a diario. Por ejemplo, ¿alguna vez te has preguntado qué ocurre cuando enciendes una luz? O, ¿por qué un interruptor puede abrir y cerrar un circuito? En este tema exploraremos los conceptos básicos como circuitos abiertos, circuitos cerrados y cortocircuitos, desglosándolos de manera clara y práctica para principiantes.
¿Sabías que un simple error, como dejar un circuito abierto o provocar un cortocircuito, puede marcar la diferencia entre un proyecto exitoso y un dispositivo inservible? ¿Quieres descubrir cómo funciona el flujo eléctrico en un circuito y qué significa realmente “cerrar” o “abrir” un circuito? Prepárate, porque al terminar este capítulo tendrás las herramientas necesarias para adentrarte en el diseño y análisis de circuitos electrónicos básicos. ¡Comencemos!
1. Circuito Electrónico: La Ruta de los Electrones
Un circuito eléctrico es, esencialmente, el camino diseñado para que los electrones puedan desplazarse de manera controlada y eficiente. Se trata de un trayecto cerrado donde la corriente eléctrica fluye, permitiendo que los diferentes componentes del circuito funcionen de manera coordinada. Para visualizarlo mejor, imagina un tren viajando por una vía cerrada. En este caso, los electrones son como el tren, y los cables representan las vías que conectan todos los elementos del circuito.
Un circuito eléctrico básico se compone de varias partes esenciales que trabajan juntas para cumplir su propósito:
Circuito electrónico básico
1. Fuente de Alimentación (Batería): La fuente de alimentación es el corazón del circuito, encargada de proporcionar la energía necesaria para que los electrones fluyan. Esta energía se expresa en términos de voltaje (la fuerza que impulsa los electrones) y corriente (la cantidad de electrones que se mueven por segundo, medida en amperios). Un ejemplo común de fuente de alimentación es una batería, que puede alimentar dispositivos pequeños, o una fuente de alimentación de laboratorio, ideal para pruebas más avanzadas.
2. Cables (Conductor): Los cables actúan como las “autopistas” del circuito, permitiendo que los electrones se desplacen desde la fuente de energía hacia los distintos componentes. Están hechos de materiales conductores, como el cobre, para minimizar la resistencia y garantizar una transferencia eficiente de energía. La calidad, el grosor y el aislamiento del cable son factores cruciales, especialmente en aplicaciones más exigentes o de alta potencia.
3. Carga: La carga es el elemento del circuito que consume la energía suministrada para realizar un trabajo específico. Por ejemplo, un LED (diodo emisor de luz) es una carga que transforma la energía eléctrica en luz, pero requiere un amperaje adecuado para funcionar sin dañarse. Otros ejemplos de cargas incluyen resistencias, motores eléctricos y electrodomésticos. Cada carga tiene requisitos específicos de energía que deben ser considerados al diseñar el circuito.
Estos tres elementos forman la base de cualquier circuito eléctrico. Comprender su funcionamiento y su interacción es fundamental para garantizar la eficiencia y seguridad en el diseño de circuitos, desde los más simples hasta los más sofisticados.
Excelente, al haber comprendido esta información, podemos concluir que:
"Un circuito electrónico es un camino cerrado por donde fluye la electricidad, permitiendo que la energía viaje desde una fuente, como una batería hasta un dispositivo que la utiliza (carga).” EOVLOG
¿Qué es un circuito cerrado?
"Un circuito cerrado es un camino completo y continuo por donde fluye la electricidad sin interrupciones, permitiendo que los electrones se desplacen desde la fuente de energía hasta los dispositivos conectados y regresen a la fuente” EOVLOG
¿Qué es un circuito abierto?
Un circuito abierto es aquel en el que el flujo de corriente eléctrica se detiene porque su trayecto ha sido interrumpido. Esto significa que los electrones no pueden completar el recorrido desde la fuente de energía hacia los componentes del circuito y de regreso. Es como si una puerta se hubiera cerrado en medio del camino, bloqueando el paso.
Para entenderlo mejor, imagina una pista de carreras circular. Si en algún punto de la pista hay un hueco o una barrera, los autos (los electrones) no podrán continuar su recorrido ni completar la vuelta. Este “hueco” simboliza la interrupción que ocurre en un circuito abierto, donde la trayectoria que necesitan los electrones está rota.
Los circuitos abiertos pueden suceder de manera intencionada, como cuando apagas un interruptor, o por fallas, como un cable desconectado o un componente defectuoso. Reconocer cuándo un circuito está abierto es crucial, ya que afecta el funcionamiento de dispositivos eléctricos y electrónicos.
Circuito electrónico abierto
¿Qué es un cortocircuito?
Un cortocircuito ocurre cuando los electrones encuentran un camino más fácil e inesperado para regresar a la fuente de alimentación, evitando pasar por la carga o el componente que deberían alimentar. En este caso, la corriente eléctrica fluye sin control a través de un trayecto de baja resistencia, lo que genera un incremento repentino en la intensidad de corriente. Esto puede dañar seriamente los componentes del circuito, sobrecalentar los conductores e incluso provocar incendios.
Para ilustrarlo, imagina un circuito donde, en lugar de que la corriente pase a través de una bombilla o resistencia, los cables se tocan directamente. Este “atajo” crea un trayecto directo con una resistencia extremadamente baja, lo que hace que los electrones se desplacen a una velocidad desmedida, liberando una cantidad peligrosa de calor en el proceso.
La situación es similar a un río con una represa que regula su flujo. Si la represa se rompiera, el agua fluiría sin control, causando inundaciones. En un cortocircuito, al eliminar la resistencia que regula la corriente, el flujo de electrones se descontrola y pone en riesgo el sistema eléctrico.
Por esta razón, es crucial diseñar circuitos correctamente y evitar conexiones directas entre los polos de una batería u otros puntos de energía.
Ejemplo de cortocircuito
2. Multímetro: La Herramienta Esencial para Explorar y Medir Circuitos Eléctricos
Un multímetro es uno de los instrumentos más versátiles e indispensables en el mundo de la electrónica y la electricidad. Este dispositivo permite medir diversas magnitudes eléctricas fundamentales, como el voltaje, la corriente y la resistencia, proporcionando información clave para analizar y diagnosticar circuitos eléctricos.
Para un principiante, el multímetro es como una brújula en un mapa desconocido: te guía y te ayuda a comprender cómo fluye la electricidad en un circuito. Existen dos tipos principales de multímetros: los analógicos, que muestran las mediciones mediante una aguja que se mueve sobre una escala, y los digitales, que son más modernos y fáciles de usar, ya que presentan las lecturas en una pantalla digital con mayor precisión.
Visualización de un multímetro digital
¿Qué funciones tiene un multímetro?
El multímetro combina varias herramientas en un solo dispositivo. Entre sus funciones más comunes se encuentran:
-
Medición de Voltaje (V): Determina la diferencia de potencial eléctrico entre dos puntos de un circuito. Puedes usarlo para verificar si una batería está cargada o si un enchufe tiene energía.
-
Medición de Corriente (A): Permite medir el flujo de electrones a través de un circuito, ayudándote a determinar si los componentes están funcionando correctamente.
-
Medición de Resistencia (Ω): Sirve para comprobar si los componentes tienen el valor de resistencia esperado o si hay algún circuito abierto.
-
Prueba de Continuidad: Con esta función, el multímetro emite un sonido si existe un camino completo para la corriente, ayudando a identificar conexiones correctas o cables rotos.
-
Medición de Diodos: Algunos multímetros incluyen la capacidad de verificar el estado de diodos y otros componentes semiconductores básicos.
La importancia del multímetro para principiantes
El multímetro es el primer aliado de cualquier persona que se inicia en la electrónica. Aprender a usarlo es fundamental para diagnosticar problemas en circuitos y comprender cómo funcionan. Por ejemplo, con un multímetro puedes verificar si un interruptor está funcionando correctamente, medir el voltaje de una batería, o comprobar si un cable está dañado. Estas habilidades básicas son esenciales para avanzar en el aprendizaje y evitar errores costosos, como sobrecargar un componente o no detectar un cortocircuito.
Además, el uso del multímetro fomenta el pensamiento lógico y práctico. Al realizar mediciones, se desarrolla una comprensión más profunda de cómo interactúan los componentes eléctricos entre sí. Este instrumento no solo es una herramienta, sino también una ventana para visualizar lo que ocurre “detrás de escena” en un circuito electrónico.
Ejemplo de un multímetro digital
3. Descifrando la Lógica de los Circuitos
Todo material conductor, ya sea un componente electrónico o un simple cable, posee una característica fundamental conocida como resistividad eléctrica. Esto significa que, aunque pueda parecer que algunos conductores ofrecen una resistencia insignificante al flujo de corriente eléctrica, siempre existirá algún grado de oposición, por pequeño que sea. Por ejemplo, un alambre extremadamente delgado podría presentar una resistencia muy baja, casi cercana a los 0 ohmios, mientras que otros componentes están diseñados específicamente para ofrecer resistencias más altas y controladas.
Incluso nuestro propio cuerpo es un conductor eléctrico, con una resistencia que varía entre 10,000 y 100,000 ohmios, dependiendo de condiciones específicas. Uno de los factores más influyentes en esta variación es la humedad: cuando el cuerpo está seco, su resistencia es relativamente alta, lo que limita el paso de corriente eléctrica. Sin embargo, al entrar en contacto con agua, especialmente agua que contiene sales u otros minerales (que actúan como electrolitos), la resistencia del cuerpo disminuye drásticamente. Esto ocurre porque el agua mejora la capacidad de los electrones para moverse, haciendo que el cuerpo sea un conductor mucho más eficiente.
Circuito abierto
Para comprender correctamente lo que ocurre en un circuito abierto, es fundamental entender cómo funciona la Ley de Ohm. Un circuito abierto se refiere a una interrupción en el camino por el que fluye la corriente eléctrica. En otras palabras, no existe un conductor completo que cierre el circuito, lo que impide que los electrones fluyan de un punto a otro.
En este tipo de circuito, los electrones se ven obligados a “enfrentarse” a la resistencia del aire, que es extremadamente alta, ya que el aire, en condiciones normales, no es un buen conductor de electricidad. Debido a esta alta resistencia, la corriente eléctrica se reduce a cero amperios (0 A). Siguiendo la Ley de Ohm, que establece que la corriente es igual al voltaje dividido por la resistencia (I = V / R), cuando la resistencia ® es extremadamente alta (como en el caso del aire), el flujo de corriente (I) se aproxima a cero, incluso si se aplica un voltaje (V) al circuito.
Análisis lógico de un circuito abierto
Este principio es clave para entender que, en un circuito abierto, no hay flujo de corriente, lo que implica que el sistema no está operativo. Por ejemplo, si desconectamos un interruptor o si un cable se corta, estamos creando un circuito abierto en el que la corriente no puede fluir.
Cortocircuito
Un cortocircuito ocurre cuando la corriente eléctrica encuentra un camino de baja resistencia, es decir, un camino por donde los electrones pueden fluir fácilmente sin encontrar obstáculos. En términos sencillos, un cortocircuito sucede cuando no hay ningún componente (como una carga) que limite el flujo de corriente, lo que genera una situación de riesgo.
Este fenómeno es extremadamente peligroso, ya que los electrones, al no encontrar resistencia, fluyen con una intensidad muy alta. Como resultado, la corriente se eleva de manera considerable, lo que puede causar un sobrecalentamiento en la batería y en otros componentes del circuito, generando posibles daños irreparables. Además, este flujo excesivo de corriente puede generar un riesgo de incendio, especialmente si los cables o componentes no están diseñados para soportar tales cargas.
Para entender mejor cómo ocurre un cortocircuito, es importante aplicar la Ley de Ohm. Según esta ley, si la resistencia en el circuito es muy baja (como ocurre en un cortocircuito), la corriente será extremadamente alta, lo que provocará daños inmediatos en los componentes. Por lo tanto, un cortocircuito es una situación crítica que debe ser evitada a toda costa para garantizar la seguridad y el buen funcionamiento del circuito.
Análisis lógico de un cortocircuito
El multímetro es una herramienta esencial para medir diversas magnitudes eléctricas en electrónica, como el voltaje, la corriente y la resistencia. Para medir la corriente eléctrica, especialmente en circuitos de corriente continua (DC), debemos seguir ciertos pasos. La corriente continua, a diferencia de la corriente alterna (AC), fluye en una sola dirección, lo que implica que su medición requiere una configuración específica del multímetro.
Al usar el multímetro para medir corriente DC, es importante conectar el dispositivo en serie con el circuito, asegurándonos de que la corriente fluya a través de él. De esta manera, el multímetro puede medir la cantidad de electrones que pasan por el circuito. Aunque este tema se profundizará más adelante, por ahora, es fundamental saber que el multímetro es indispensable para obtener lecturas precisas de corriente en cualquier circuito.
Medición de Corriente Eléctrica: Conectando el Multímetro en Serie para un Diagnóstico Preciso
Para medir la corriente eléctrica en un circuito, es crucial conectar el multímetro en serie con los componentes del circuito. Esto significa que el multímetro debe formar parte del camino que sigue la corriente, permitiendo que los electrones pasen a través de él. Es importante destacar que, para obtener una medición precisa, debe existir una carga en el circuito. La carga, como un componente que actúa como resistencia, asegura que la corriente fluya a través del circuito, permitiendo que el multímetro registre el valor correcto de la corriente eléctrica.
Medición de corriente eléctrica
Sin una carga que ofrezca resistencia, el flujo de corriente podría no ser lo suficientemente estable como para medirlo correctamente. Además, tener una carga garantiza que la corriente circula de manera controlada, evitando riesgos para los componentes y el propio multímetro. Esta configuración es fundamental para obtener mediciones exactas y seguras en cualquier circuito eléctrico.
Medición de Corriente en Circuitos Simples
Ejemplos de medición de corriente eléctrica
En un circuito simple, la corriente eléctrica se distribuye de manera uniforme, sin importar la configuración en la que se mida. En este caso, visualizando el ejemplo, si conectamos un multímetro de dos formas diferentes, ambos resultados mostrarán la misma lectura de 5mA (miliamperios), ya que la corriente es constante en todo el circuito. Esto demuestra que la resistencia no reduce directamente la corriente, más bien, actúa como un limitador del flujo de electrones. Es decir, la resistencia restringe la cantidad de electrones que pueden circular, pero no cambia la cantidad total de corriente en el circuito. Este principio es fundamental para comprender cómo los componentes electrónicos interactúan en un sistema y cómo se controlan las magnitudes eléctricas dentro de los circuitos.
Precaución: Evita este error común, ya que puede causar un cortocircuito y dañar tus componentes
Es importante evitar la siguiente lógica, ya que puede provocar un cortocircuito peligroso. Si conectas el multímetro de esta manera, toda la corriente del circuito pasaría directamente a través del multímetro, lo que genera un flujo excesivo de electrones. Como el multímetro no presenta resistencia en este caso, la corriente será demasiado alta, lo que podría dañarlo gravemente. Es esencial siempre contar con una carga en el circuito, ya que la carga actúa como resistencia y permite que la corriente fluya de manera controlada. Además, cada multímetro tiene un límite específico de medición de corriente, y exceder este límite puede dañarlo de manera irreversible. Por lo tanto, asegúrate de usar el multímetro correctamente y dentro de sus especificaciones para garantizar mediciones precisas y evitar daños.
Análisis lógico de cortocircuito
Medición del Voltaje: Conexión en Paralelo para Resultados Precisos
Cuando se mide el voltaje en un circuito, es esencial conectarse en paralelo con el componente o sección del circuito donde se desea obtener la medición. Esto se debe a que el voltaje se distribuye a lo largo de los componentes, y al realizar la medición en paralelo, podemos obtener el valor del voltaje que cae sobre un componente específico sin alterar el flujo de corriente en el circuito.
Es importante entender que a medida que la corriente fluye a través de una carga, se produce una caída de voltaje que depende de la resistencia del componente y sus especificaciones. Por ejemplo, si en un circuito con una fuente de alimentación de 5V medimos el voltaje a través de diferentes componentes, es probable que obtengamos valores menores. Esto ocurre porque el voltaje se reparte entre los componentes que ofrecen resistencia, como resistores, LED o cualquier otro dispositivo del circuito. Esta caída de voltaje es fundamental para el correcto funcionamiento del circuito, y su conocimiento es esencial para comprender el comportamiento de los componentes y el rendimiento del sistema.
Ejemplo de medición de voltaje
8. Semiconductores: El Corazón de la Electrónica Moderna y su Impacto en la Innovación Tecnológica
Los semiconductores son una de las piedras angulares de la electrónica moderna. Estos materiales, que se encuentran entre los conductores y los aislantes, permiten el control preciso del flujo de electricidad en dispositivos electrónicos, lo que ha revolucionado todo, desde los teléfonos inteligentes hasta las computadoras y los sistemas de energía renovable. ¿Alguna vez te has preguntado cómo funcionan los dispositivos que usamos a diario o qué hace posible la miniaturización de los circuitos electrónicos? Los semiconductores tienen la respuesta.
A través de su capacidad para controlar la corriente eléctrica, los semiconductores pueden amplificar señales, almacenar información e incluso funcionar como interruptores en circuitos. Son la razón por la cual podemos tener procesadores rápidos, baterías eficientes y una conectividad sin precedentes. Pero, ¿cómo es posible que materiales como el silicio, que parece tan sencillo, sean capaces de hacer todo esto? ¿Qué secretos esconden en su estructura atómica que permiten esta maravilla tecnológica? En este tema, exploraremos la magia de los semiconductores y cómo su comprensión es esencial para dominar el mundo de la electrónica. ¿Estás listo para descubrir cómo funcionan estos increíbles componentes y cómo pueden cambiar el futuro de la tecnología?
1. El Poder del Silicio y la Química de los Semiconductores: La Base de la Electrónica Moderna
La revolución de la electrónica no habría sido posible sin el descubrimiento y uso de los semiconductores, materiales que tienen la asombrosa capacidad de actuar tanto como aislantes como conductores dependiendo de las condiciones. Esta dualidad ha permitido la creación de dispositivos electrónicos avanzados que han transformado la tecnología tal como la conocemos. Pero, ¿qué hace tan especiales a estos materiales?
La respuesta está en su estrecha relación con la química y la estructura de los elementos de la tabla periódica. Los semiconductores están compuestos por elementos específicos, como el boro, carbono, silicio, aluminio, fósforo, azufre, galio, germanio, selenio, arsénico, antimonio, telurio y cadmio. Entre ellos, los más destacados son el silicio y el germanio, que poseen propiedades únicas que los hacen ideales para aplicaciones electrónicas. Sin embargo, el silicio ha tomado el protagonismo en esta revolución tecnológica. Su abundancia natural —es uno de los componentes principales de la arena— y la facilidad con la que puede ser procesado a nivel industrial lo convierten en el pilar de la industria electrónica moderna.
Además de ser un excelente semiconductor, el silicio se caracteriza por su estabilidad térmica, lo que permite que los dispositivos construidos con él funcionen de manera eficiente incluso en condiciones exigentes. Este avance ha permitido el desarrollo de chips, transistores y circuitos integrados que encontramos en prácticamente todos los dispositivos electrónicos actuales. Sin el silicio, la computación moderna, las telecomunicaciones y muchas otras innovaciones tecnológicas simplemente no existirían.
Si observamos la tabla periódica, podemos notar cuántos electrones tienen estos elementos en su última capa de valencia, lo cual es fundamental para entender cómo se combinan y se comportan. Por ejemplo, el cadmio tiene 2 electrones, el aluminio tiene 3, el silicio tiene 4, el fósforo tiene 5 y el selenio tiene 6 en su capa externa. Esta característica es clave para comprender la lógica detrás de la formación y aplicación de los semiconductores en la electrónica.
Ejemplo de semiconductores de la tabla periódica
Los elementos semiconductores, por sí solos, no generan los sorprendentes efectos que han revolucionado la electrónica. La clave para aprovechar su potencial radica en combinarlos estratégicamente. Al unirse en pares específicos, estos materiales adquieren propiedades únicas que permiten la creación de componentes electrónicos fundamentales como diodos, transistores, y LED. Estos componentes son esenciales para el funcionamiento de la electrónica moderna, actuando como bloques básicos para el diseño de circuitos avanzados y dispositivos tecnológicos.
Un claro ejemplo de esta transformación se encuentra en el silicio, el material más utilizado en la fabricación de componentes electrónicos.
Semiconductor el “Silicio”
El silicio, al ser combinado y dopado con otros elementos, se convierte en el corazón de los dispositivos semiconductores gracias a sus propiedades excepcionales, como su capacidad para controlar el flujo de electricidad. Esto lo convierte en la base de los circuitos integrados, chips y transistores que impulsan desde los teléfonos inteligentes hasta los sistemas de navegación.
Regla del octeto
La regla del octeto es una de las bases fundamentales para comprender cómo interactúan los átomos entre sí. Según esta regla, los átomos tienden a alcanzar una configuración más estable cuando su capa más externa, conocida como capa de valencia, contiene ocho electrones. Esta estabilidad es similar a la que poseen los gases nobles, elementos que son naturalmente estables y no necesitan reaccionar con otros para alcanzar esa condición.
Átomos en equilibrio
Para lograr esta estabilidad, los átomos pueden:
-
Ganar electrones: Al adquirir electrones de otros átomos, pueden completar su capa de valencia.
-
Perder electrones: Si tienen pocos electrones en su capa externa, es más fácil desprenderse de ellos para dejar expuesta una capa interna estable.
-
Compartir electrones: Algunos átomos comparten electrones con otros, formando enlaces covalentes que les permiten “compartir” su estabilidad.
Por ejemplo, el oxígeno y el hidrógeno se combinan para formar agua porque el oxígeno, que necesita dos electrones para completar su octeto, los comparte con dos átomos de hidrógeno. De esta manera, todos los átomos implicados alcanzan una configuración más estable.
Aunque la regla del octeto es muy útil, no se aplica a todos los elementos. Algunos, como el hidrógeno y el helio, son estables con solo dos electrones, mientras que otros elementos más grandes pueden acomodar más de ocho electrones en su capa más externa. Aun así, la regla del octeto sigue siendo una guía esencial para entender la química básica y las interacciones entre los átomos.
📖 Glosario técnico
Dopado: Proceso para modificar la conductividad eléctrica de un material añadiendo átomos específicos.
Circuitos integrados: Chips que contienen miles o millones de componentes electrónicos miniaturizados trabajando juntos.
Chips: Pequeñas piezas de silicio que ejecutan funciones electrónicas complejas en dispositivos.
Transistores: Interruptores electrónicos que controlan el paso de corriente y permiten amplificación o conmutación.
Capa de valencia: Última capa de electrones de un átomo, clave para formar enlaces eléctricos.
Octeto: Regla química que indica que los átomos buscan tener 8 electrones en su capa externa para ser estables.
2. La Estabilidad Atómica: El Secreto Detrás de los Materiales Semiconductores
Para entender esto, debemos conocer la regla del octeto, la cual establece que los átomos tienden a completar 8 electrones en su capa de valencia para alcanzar estabilidad. Esta es la clave que debemos considerar.
Ahora, expliquemos esto de manera sencilla: Imaginemos un material compuesto únicamente de átomos de silicio. Como cada átomo de silicio tiene cuatro electrones en su capa de valencia, al unirse, cada átomo compartirá electrones con los átomos vecinos, formando una estructura en la que todos completan 8 electrones en su capa externa, alcanzando así un estado de equilibrio.
En este estado, si conectamos una batería, que tiene la función de proporcionar electrones, estos electrones no podrán ingresar al material de silicio porque ya está en equilibrio y no tiene “huecos” disponibles para recibir más electrones. En esta situación, el material se comporta como un aislante, ya que no permite el paso de corriente eléctrica.

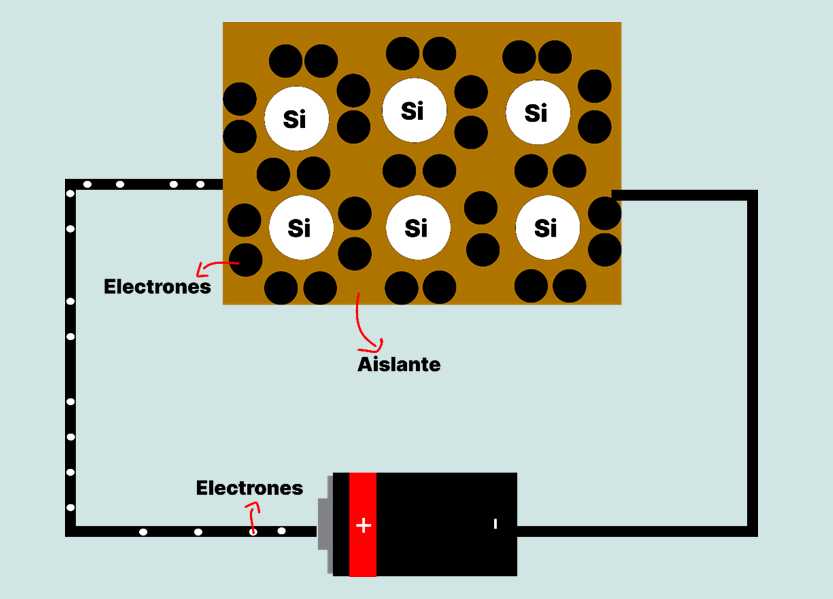

Ejemplo práctico utilizando el Silicio
Entonces, sabemos que un material compuesto solo de silicio se comporta como aislante, pero si queremos que también se comporte como conductor, necesitamos introducir impurezas al material. A este proceso se le llama “dopaje”. El dopaje consiste en añadir otro elemento semiconductor al silicio para alterar su estructura y romper la regla del octeto, permitiendo que el material sea capaz de conducir electricidad. Existen dos métodos principales para utilizar el proceso de dopaje:
a) Introducir más electrones al material
En este método, se agrega un material semiconductor que tenga más electrones que el silicio. Por ejemplo, podemos dopar el silicio con el elemento fósforo, que tiene cinco electrones en su capa de valencia. Al agregar fósforo, cada átomo de fósforo tendrá un electrón libre adicional, que estará libre para moverse a través del material. Cuando conectamos una batería, los electrones que salen de la batería dejan huecos donde los electrones libres del fósforo son atraídos, lo cual genera un flujo constante de electrones. Este ciclo se mantiene mientras la batería esté conectada, lo que hace que el material pueda conducir electricidad.
Introducción más electrones al material
Este tipo de dopaje se conoce como “semiconductor extrínseco Tipo N”, donde “N” hace referencia al exceso de electrones, llamados portadores negativos
b) Introducir huecos al material
En este método, se agrega un elemento semiconductor que tenga menos electrones que el silicio. Un ejemplo es el boro, que tiene solo tres electrones en su capa de valencia. Al dopar el silicio con boro, se crean “huecos” en el material, que representan la falta de un electrón. Los electrones del material se moverán constantemente tratando de rellenar estos huecos, creando un movimiento continuo de carga. Cuando se conecta una batería, los electrones de la batería son atraídos por estos huecos, y los electrones del material, al estar en movimientos, son atraídos por los huecos de la batería permitiendo que el material conduzca electricidad de una forma diferente.
Introducción huecos al material
Este tipo de dopaje se llama “semiconductor extrínseco Tipo P”, donde “P” hace referencia a los huecos, llamados portadores positivos.
¡Excelente! Ahora que comprendes la lógica de los semiconductores, es importante saber que la creación de componentes electrónicos que impulsaron la tecnología moderna se basa en la combinación de semiconductores Tipo N y Tipo P. Con esta comprensión, te resultará más fácil entender cómo funcionan los distintos dispositivos electrónicos.
Zona de recursos adicionales
Todo lo que necesitas para repasar, experimentar y seguir aprendiendo
9. Agradecimiento final
Al llegar al final de este artículo, queremos darte las gracias por dedicar tu tiempo y curiosidad a aprender con nosotros. En Eovlog, creemos que el conocimiento es la herramienta más poderosa que puedes tener, y nos alegra haber sido parte de tus primeros pasos en el universo de la electrónica.
Cada palabra, ejemplo y explicación fue pensada para que descubras, comprendas y te enamores de este fascinante mundo. Si llegaste hasta aquí, es porque tu interés es real, y eso nos inspira profundamente a seguir creando contenido educativo de calidad.
Esto no termina aquí. Muy pronto verás nuevos artículos especializados en electrónica, noticias tecnológicas semanales, y una sección completa dedicada a telecomunicaciones e IoT que te llevará del nivel básico al avanzado, siempre con el estilo claro y práctico que nos caracteriza.
Gracias por confiar en Eovlog como tu espacio de aprendizaje. Seguimos adelante contigo, construyendo conocimiento, comunidad y futuro.
¡Nos vemos en el próximo artículo!
Con gratitud y entusiasmo,
El equipo de Eovlog
10. No te pierdas el siguiente articulo educativo
¿Te has imaginado cómo sería dar vida a tus propios proyectos electrónicos desde cero? Ahora que has dominado los fundamentos de la electrónica, es momento de dar un paso más y adentrarte en el fascinante mundo del diseño de circuitos. En nuestro próximo artículo, “Diseña tu Primer Circuito Electrónico: Una Guía Práctica para Principiantes”, descubrirás cómo transformar tus ideas en realidad.
Aprenderás de manera sencilla y práctica cómo interpretar diagramas, seleccionar componentes adecuados y ensamblar circuitos funcionales que resolverán problemas del mundo real. Desde los secretos para evitar errores comunes hasta consejos esenciales que te convertirán en un creador confiado, este articulo será tu guía indispensable para dar el siguiente gran salto en tu viaje electrónico.
No importa si estás soñando con construir un pequeño circuito para iluminar un LED o con dar los primeros pasos hacia proyectos más avanzados. Aquí, cada tema está diseñado para llevarte de la mano, desbloqueando habilidades que no solo expandirán tu conocimiento, sino también tus posibilidades como entusiasta de la electrónica.
Prepárate para construir, crear y experimentar mientras aprendes a dominar el arte del diseño de circuitos electrónicos. ¡El siguiente paso en tu camino hacia la innovación está a solo unas páginas de distancia!
¿Estás listo para dar vida a tus ideas? No te pierdas lo que viene, juntos, construiremos el futuro de tus proyectos electrónicos.
