Diseña tu Primer Circuito Electrónico: Una Guía Práctica para Principiantes

¿Listo para dar tu primer paso en el mundo real de la electrónica? Aprende a interpretar, diseñar y construir tu primer circuito funcional con fundamentos sólidos y ejemplos prácticos. Este es el inicio perfecto para transformar tu curiosidad en habilidades reales. EOVLOG

Descubre cómo diseñar y construir tu primer circuito electrónico desde cero, incluso si nunca antes lo has intentado. Este artículo te guía paso a paso con fundamentos clave, ejemplos prácticos y herramientas reales. Aprenderás a interpretar diagramas, entender voltaje, corriente y más. Es el comienzo ideal para transformar tu interés en habilidades concretas.

Índice

1. Fundamentos Esenciales y Exploración de Componentes Electrónicos
   1. Electrónica: La Ciencia de la Conexión y el Funcionamiento de los Circuitos Eléctricos
   2. El Impacto de la Electrónica en Nuestra Vida Cotidiana
   3. Los Circuitos Eléctricos: Conceptos Fundamentales
   4. Circuitos Eléctricos: Entendiendo su Flujo con una Sencilla Analogía
   5. Componentes Fundamentales de un Circuito Eléctrico
   6. El papel de la conexión en un circuito
   7. Conociendo los componentes básicos para armar tu primer circuito
   8. Conceptos básicos de electricidad


2. Interpretación y creación de diagramas electrónicos
   1. La importancia de los diagramas electrónicos en la representación de circuitos
   2. Simbología básica: el lenguaje universal de los diagramas electrónicos

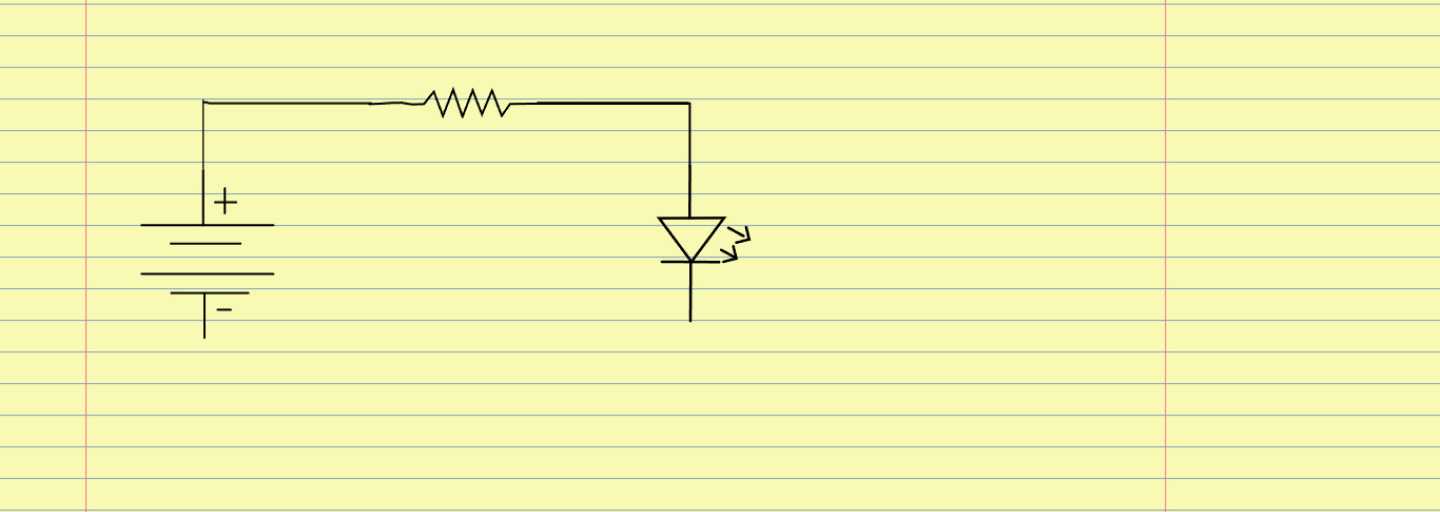

   3. Diseñando tu primer diagrama electrónico


3. Introducción a la simulación en Proteus
   1. ¿Qué es Proteus y por qué es crucial para el diseño y la simulación de circuitos electrónicos?

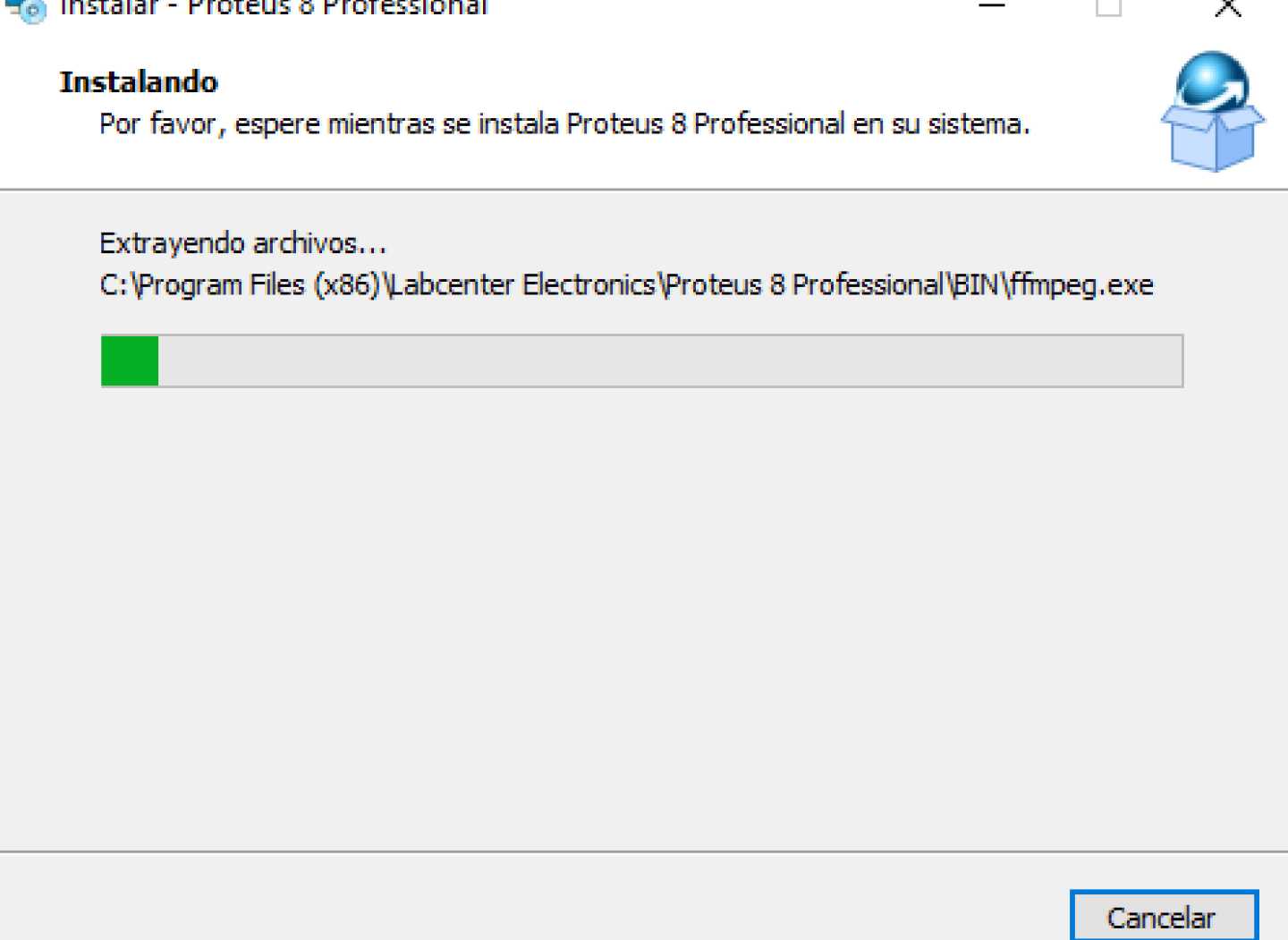

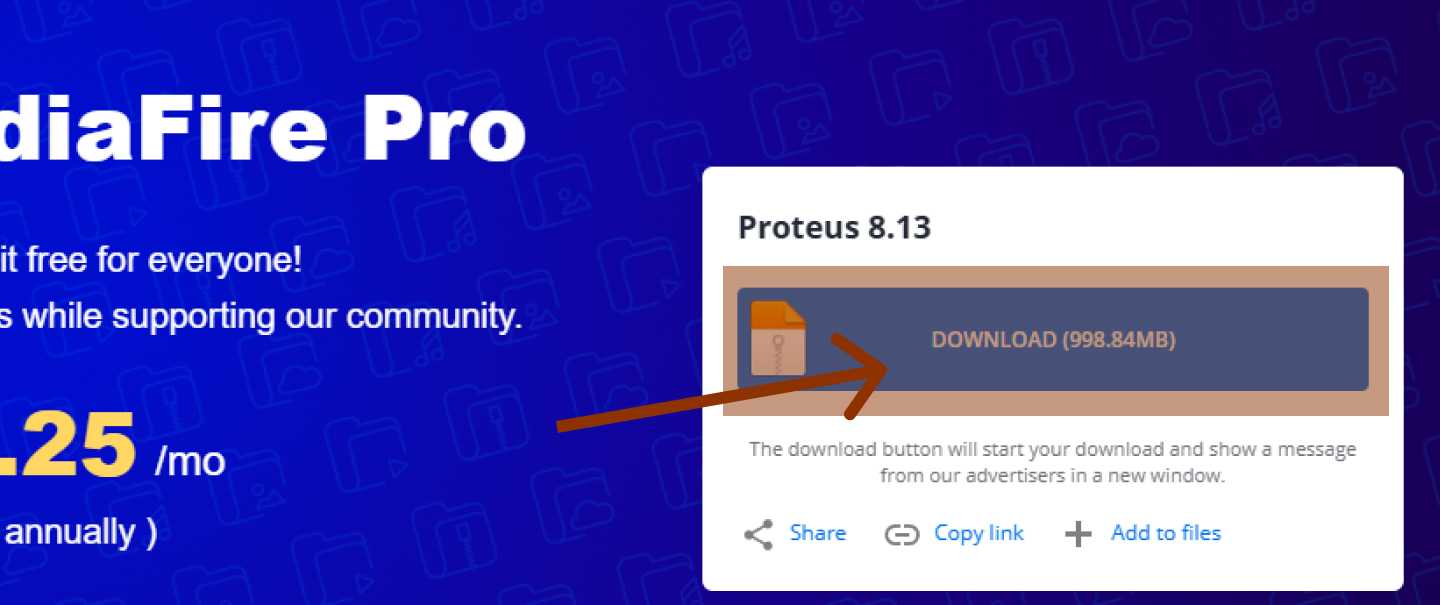

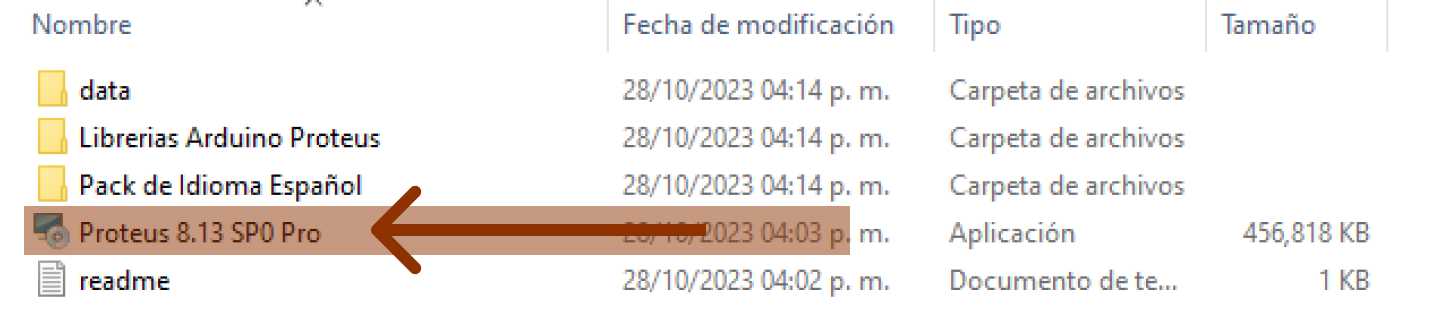

   2. Instalación de Proteus: Primeros pasos para comenzar
   3. Conociendo la interfaz de usuario de Proteus

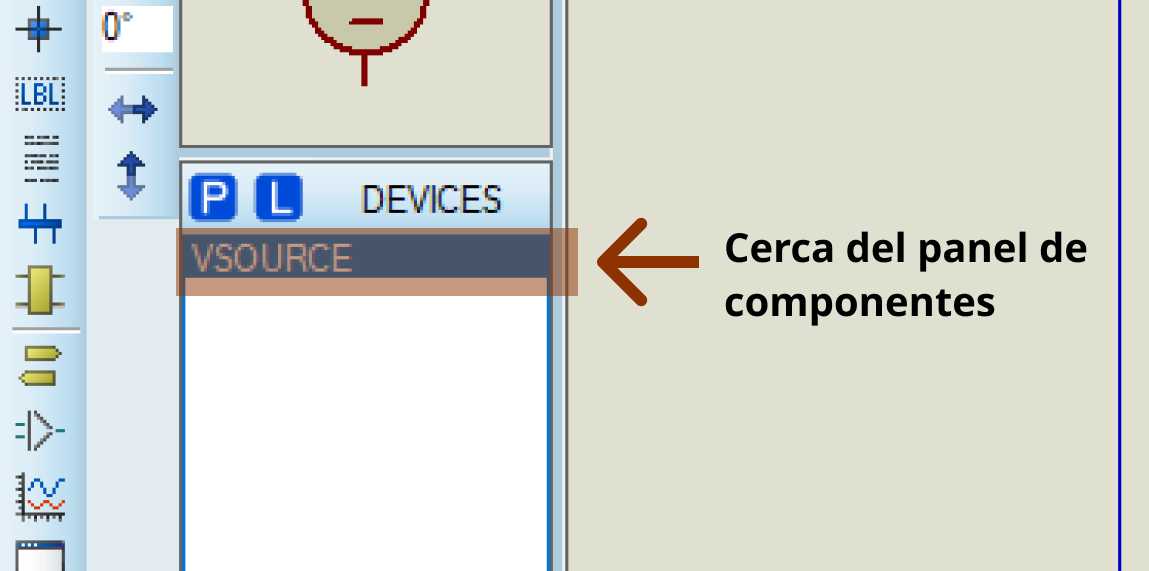

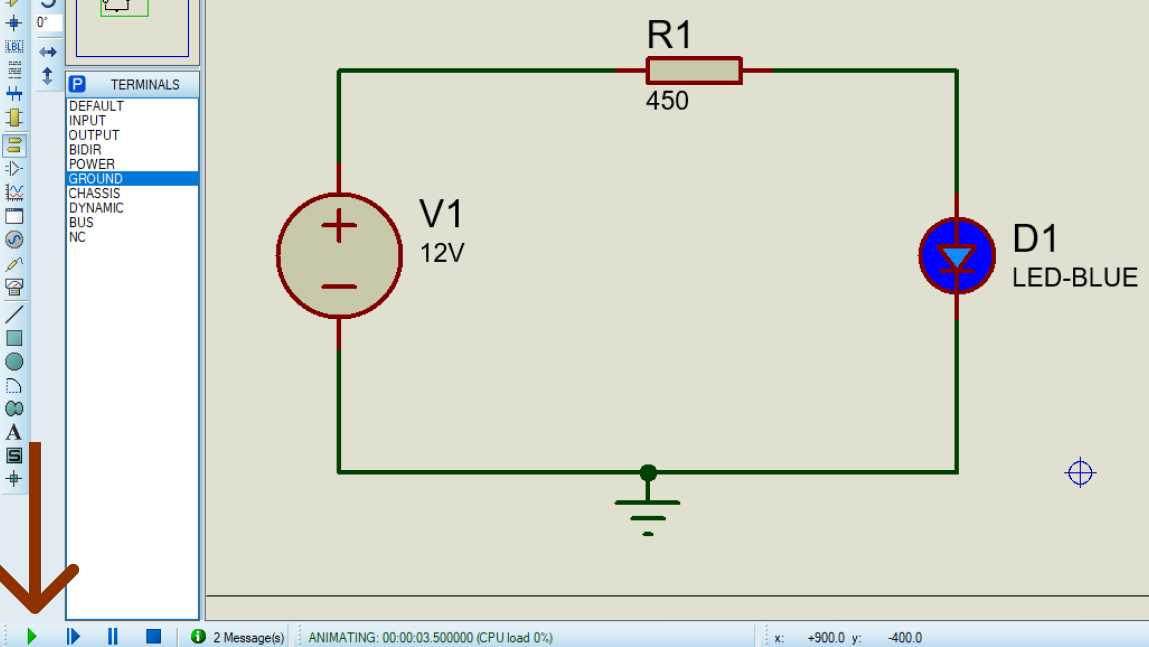

   4. Realizando tu primera simulación: Encender un LED

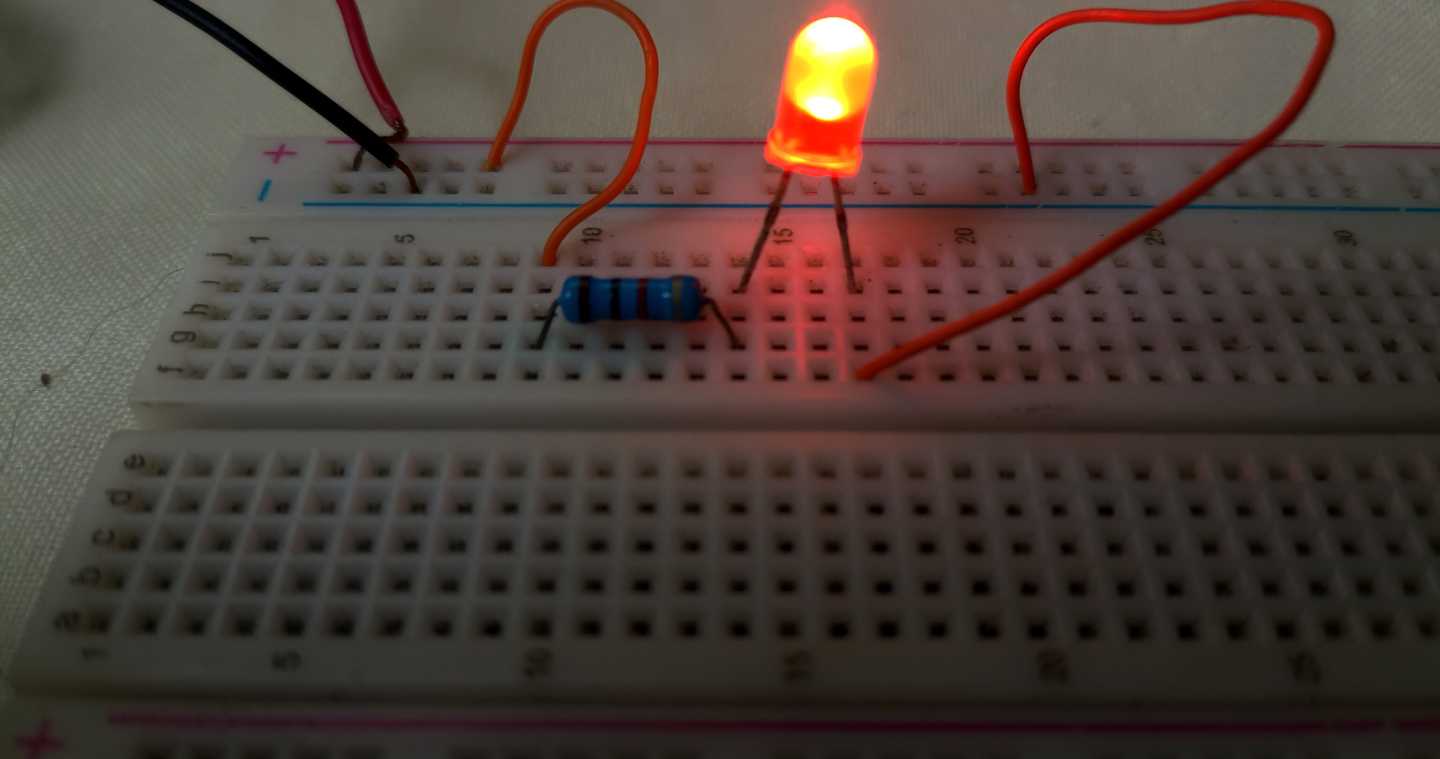

4. Armando tu Primer Circuito: ¡Encendiendo un LED!
   1. Preparando el Terreno: Materiales y Herramientas

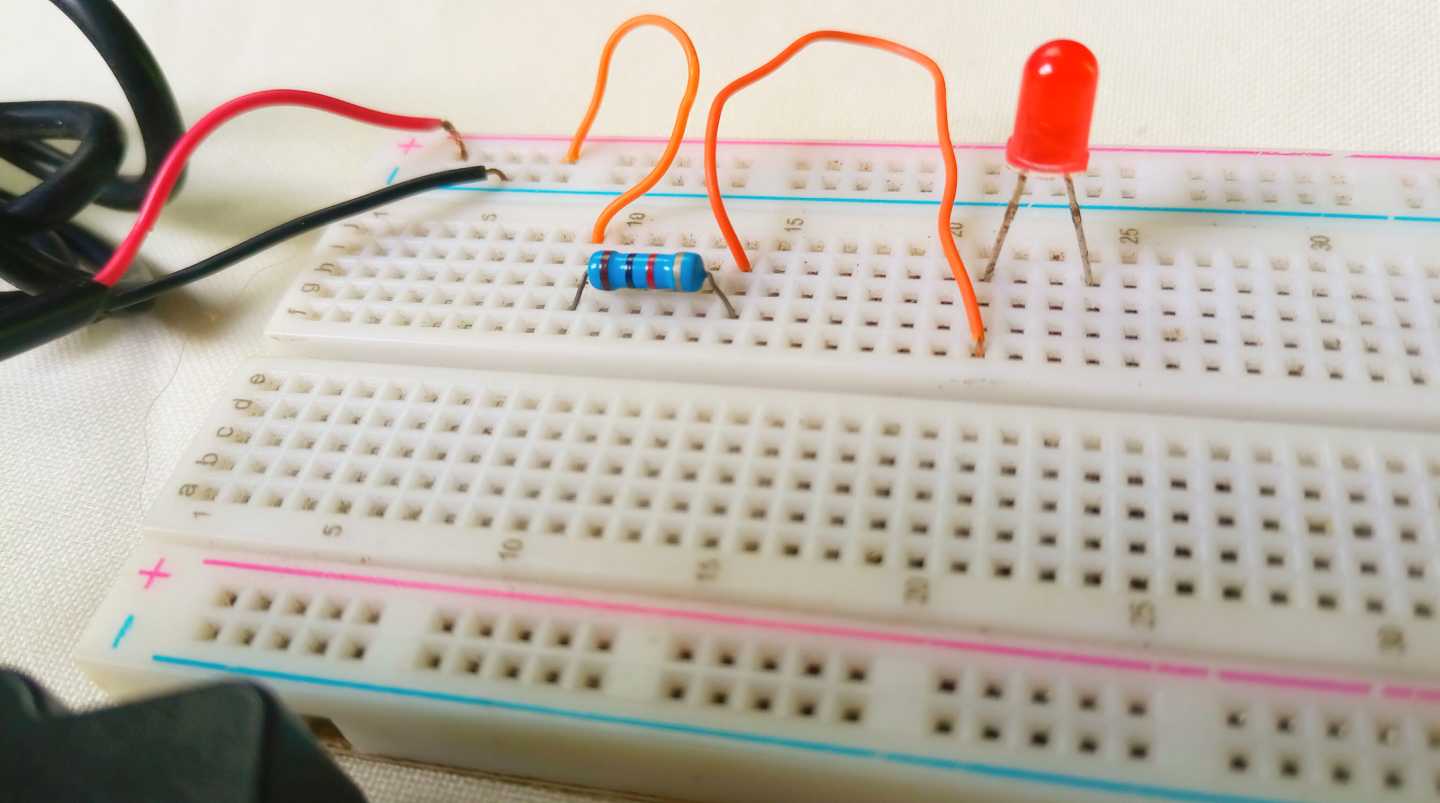

   2. Paso a Paso: Ensamblando tu Primer Circuito en la Protoboard
   3. Reflexionando sobre lo aprendido
   4. Explorando Nuevas Conexiones: Circuitos Adicionales con LED para Seguir Aprendiendo


5. Agradecimiento final



---

🧭 Prepara tu viaje de aprendizaje

Este artículo ha sido diseñado para que aprendas de forma cómoda, clara y sin estrés.

✅ Ideal si estás iniciando en el mundo de la electrónica
✅ No necesitas experiencia previa en ingeniería
✅ Incluye recursos adicionales para aumentar tus conocimientos
✅ Lectura cómoda: prepárate tu bebida favorita
✅ Ten cerca tu cuaderno o app de notas
✅ Contenido con ejemplos, tips y mini retos prácticos


---

1. Fundamentos Esenciales y Exploración de Componentes Electrónicos

La electrónica es el lenguaje que da vida a los dispositivos que utilizamos diariamente, desde un simple reloj digital hasta complejas computadoras. Sin embargo, todo comienza con fundamentos sólidos y componentes básicos que trabajan juntos para formar circuitos funcionales. Este tema marca el inicio de tu viaje hacia la comprensión de cómo la electricidad se transforma en herramientas, soluciones y avances tecnológicos.

Antes de comenzar, reflexiona sobre estas preguntas:

• ¿Qué hace que un circuito eléctrico sea funcional, y cuáles son los elementos imprescindibles para crearlo?
• ¿Cómo puedes identificar y utilizar los componentes básicos, como resistencias, Led y protoboard, ¿para construir un circuito seguro y eficiente?
• ¿Qué relación existe entre el voltaje, la corriente y la resistencia, y cómo impactan en el diseño de un circuito sencillo?

Al responder estas preguntas a lo largo de este tema, no solo entenderás los fundamentos esenciales, sino que también adquirirás las habilidades necesarias para identificar y manejar los componentes básicos. Cada concepto y práctica te llevará un paso más cerca de encender tu primer LED, abriendo las puertas a un universo de posibilidades electrónicas. ¿Listo para comenzar? ¡Sumérgete en el mundo de la electrónica!

1. Electrónica: La Ciencia de la Conexión y el Funcionamiento de los Circuitos Eléctricos

La electrónica es la columna vertebral de nuestro mundo moderno, un campo fascinante que convierte el flujo invisible de electrones en herramientas esenciales para la vida cotidiana. Desde los dispositivos que usamos a diario hasta los sistemas complejos que impulsan industrias enteras, todo comienza con pequeños componentes electrónicos que trabajan en perfecta sincronía dentro de un circuito eléctrico. Pero, ¿qué es un circuito y cómo logran estos elementos aparentemente simples crear algo tan complejo?

Recordemos: ¿Qué es la Electrónica?

La electrónica es mucho más que una rama de la física o una especialización en ingeniería, es el pilar sobre el cual se construye gran parte de la tecnología moderna. En términos simples, la electrónica se ocupa del estudio y control del flujo de electrones, donde viajan a través de materiales conductores para realizar diversas funciones. Este flujo, cuidadosamente manipulado mediante dispositivos y componentes específicos, nos permite crear desde los circuitos más básicos hasta los sistemas más complejos que hoy transforman nuestra vida diaria.

Desde un punto de vista técnico, la electrónica combina principios del electromagnetismo, la ciencia de los materiales y la ingeniería para diseñar y construir sistemas capaces de resolver problemas prácticos. Estos sistemas incluyen dispositivos como semiconductores, transistores y microchips, que se emplean para realizar tareas específicas como amplificar señales, almacenar información o procesar datos. Sin estos componentes, tecnologías como la informática, las telecomunicaciones y la automatización simplemente no existirían.

Por ejemplo, considera cómo la electrónica permite que enciendas una luz en tu hogar, envíes un mensaje de texto o realices una videollamada con alguien a miles de kilómetros de distancia. Cada una de estas acciones, aunque parecen simples, está respaldada por circuitos electrónicos diseñados para procesar y controlar el flujo de energía y datos. Esto refleja la esencia de la electrónica: simplificar nuestra vida a través de soluciones ingeniosas y eficaces.

📖 Glosario técnico

Electromagnetismo: Rama de la física que estudia cómo la electricidad genera campos magnéticos y viceversa. Es la base del funcionamiento de motores, transformadores y más.

Semiconductores: Materiales que conducen electricidad bajo ciertas condiciones. Son esenciales en la creación de componentes electrónicos como diodos y chips.

Transistores: Pequeños interruptores electrónicos que controlan el paso de corriente. Se usan para amplificar señales o encender y apagar circuitos, clave en la electrónica moderna.



En la actualidad, la electrónica es el motor de áreas clave como:

• Sistemas de control: Automatizan procesos, como encender o apagar luces.

• Electrónica de potencia: Regula la energía eléctrica en industrias y hogares.

• Telecomunicaciones: Sustenta la transmisión de datos digitales, desde redes hasta dispositivos móviles.

Gracias a la electrónica, hemos revolucionado nuestra capacidad de comunicación, automatización y diseño de herramientas inteligentes. En los próximos años, su avance continuará siendo el núcleo de innovaciones en robótica, inteligencia artificial y sistemas autónomos.

Con este conocimiento en mente, ahora estamos preparados para explorar cómo estos principios teóricos se transforman en sistemas funcionales que dan forma a la tecnología que utilizamos a diario. Tras haber asimilado esta breve información y haber analizado el contenido del primer artículo, titulado “Electrónica para Principiante: Domina los Fundamentos del Universo Electrónico”, podemos concluir con la siguiente definición de electrónica:

" La electrónica es la rama de la ciencia y la ingeniería que estudia el comportamiento y control de los electrones a través de circuitos y dispositivos, con el objetivo de procesar, transmitir y almacenar información mediante señales eléctricas.” EOVLOG

2. El Impacto de la Electrónica en Nuestra Vida Cotidiana

La electrónica está presente en prácticamente todos los aspectos de nuestra vida diaria, aunque a menudo no lo notemos. Desde el momento en que encendemos una luz en nuestra casa hasta el momento en que usamos un automóvil para desplazarnos, los circuitos electrónicos son los encargados de hacer funcionar estas herramientas. Por ejemplo, los sistemas de iluminación utilizan circuitos para regular el flujo de electricidad hacia las bombillas, los cuales dependen de componentes electrónicos como resistencias y transistores. Incluso en los automóviles, la electrónica juega un papel crucial, controlando desde el encendido del motor hasta los sistemas de navegación y entretenimiento. Todo esto ocurre gracias a principios sencillos de la electrónica, como el flujo de corriente y la conexión de componentes que permiten que la energía fluya de manera controlada.

Pero no solo se trata de entender cómo funcionan estos dispositivos, es posible que tú, como futuro aprendiz de electrónica, puedas ser parte de esa innovación. Imagina poder diseñar y construir tus propios circuitos para crear soluciones y resolver problemas cotidianos. La electrónica es una herramienta poderosa que te permite no solo comprender cómo funcionan las cosas, sino también cómo mejorarlas o crearlas desde cero.



Con este conocimiento, estarás listo para dar el siguiente paso: aprender a usar estos principios para diseñar y construir tus propios circuitos, lo que te abrirá un mundo de posibilidades en la creación de dispositivos electrónicos innovadores.

3. Los Circuitos Eléctricos: Conceptos Fundamentales

Imagina un sistema donde cada componente tiene un papel específico, trabajando en conjunto para lograr un objetivo común: el flujo de energía. Los circuitos eléctricos son precisamente eso: un conjunto de componentes interconectados que permiten que la electricidad fluya de manera controlada y eficiente. Desde resistencias que regulan el paso de corriente hasta transistores que actúan como interruptores, cada elemento es esencial para que el circuito funcione correctamente.

Definición y Funcionamiento de un Circuito Eléctrico

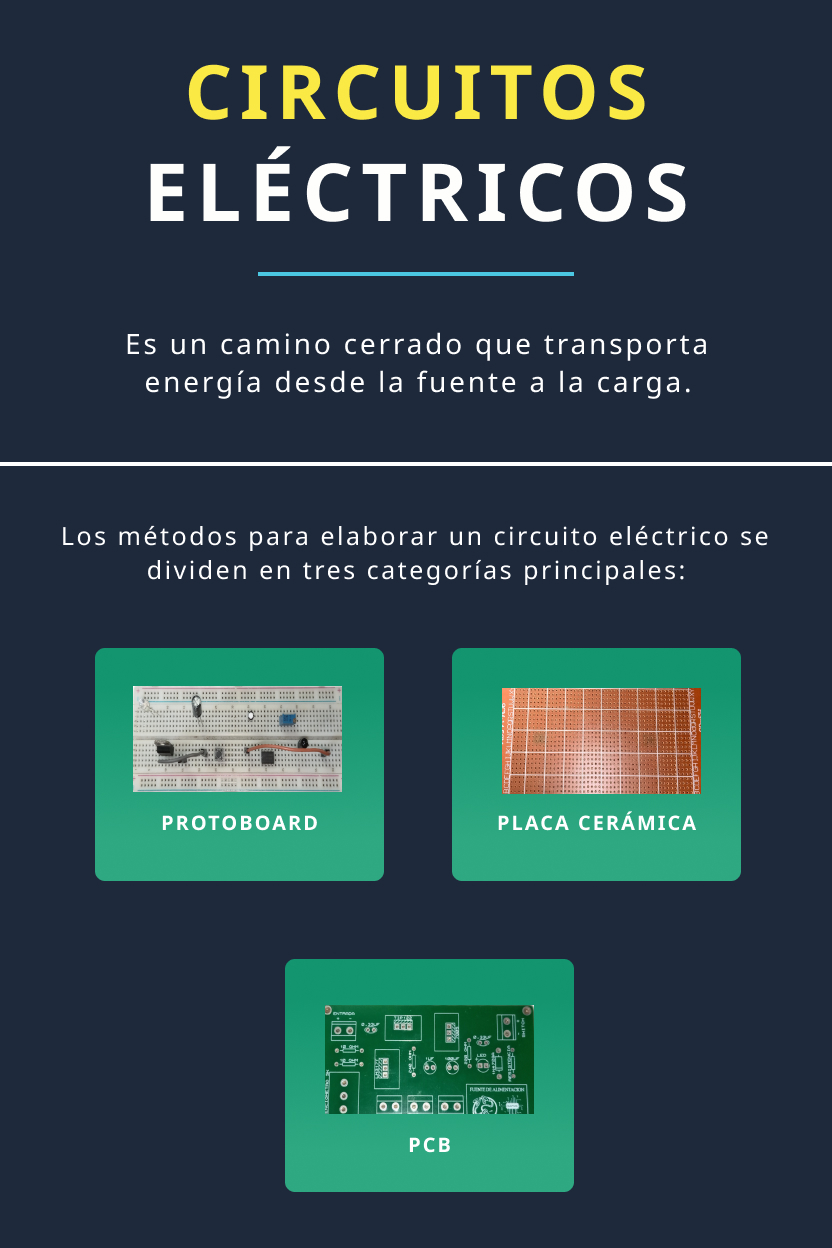

Un circuito eléctrico es un recorrido o ruta cerrada formada por una serie de componentes conectados entre sí, donde circula la corriente eléctrica. Imagina que la corriente eléctrica es como un río de electrones que fluye a través de un canal, los componentes de un circuito, como resistencias, diodos y transistores, actúan como los obstáculos o herramientas que controlan el flujo de este “río”. Para que este flujo ocurra, el circuito debe ser cerrado, es decir, no debe haber interrupciones en el camino. Cuando se interrumpe, como por ejemplo al abrir un interruptor, el flujo de electrones se detiene, y el circuito deja de funcionar.

En cuanto a los métodos para elaborar un circuito eléctrico, podemos distinguirlos principalmente en tres categorías:

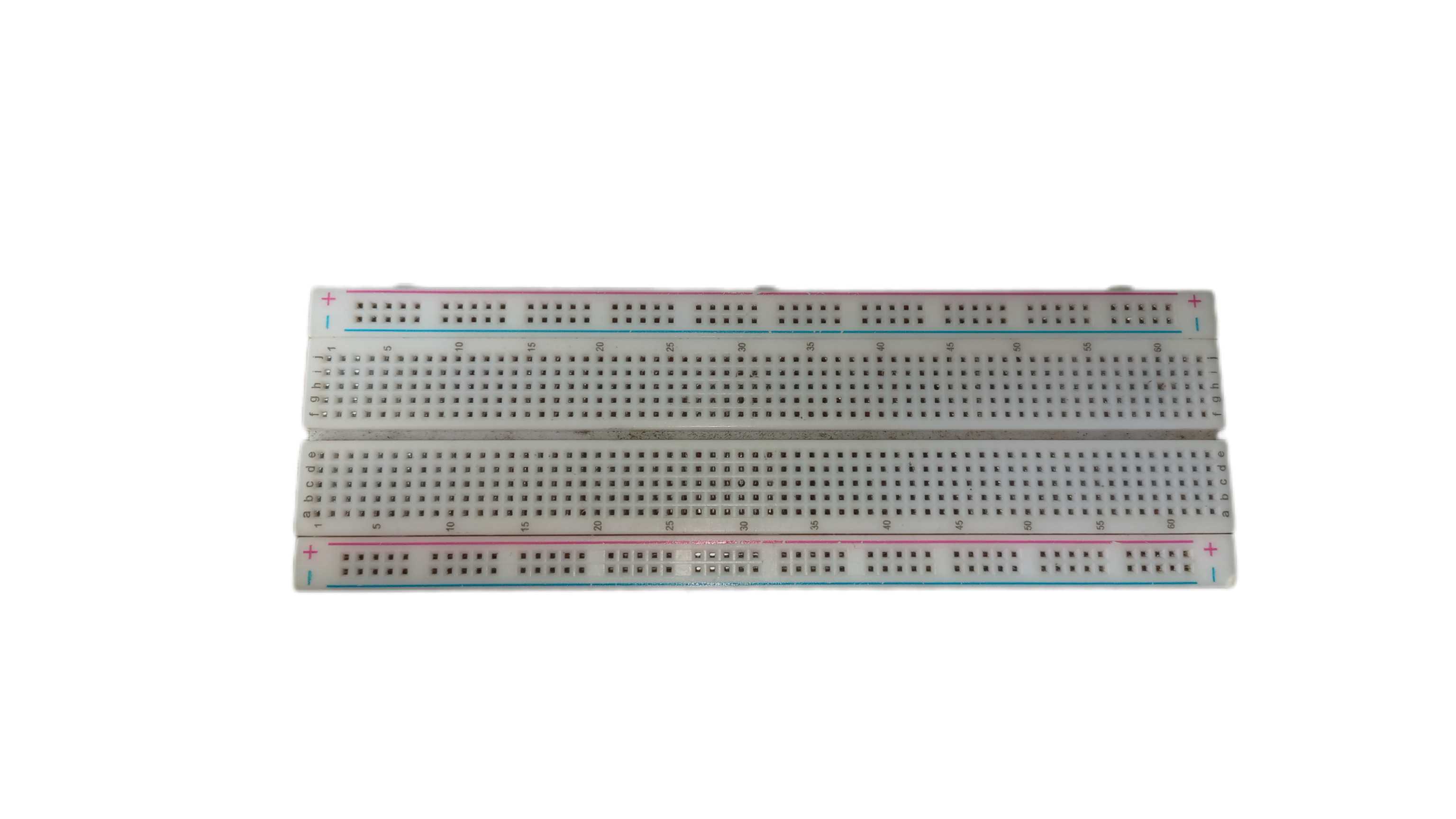

1) Protoboard: Es una herramienta clave en la electrónica, especialmente para principiantes. Se trata de una placa sin soldaduras donde puedes insertar componentes electrónicos de manera temporal para probar y montar circuitos. Las conexiones dentro del protoboard se hacen mediante pequeños orificios que conectan las filas y columnas internas, lo que permite conectar los componentes de manera rápida y flexible sin necesidad de soldar. Esta opción es ideal para pruebas rápidas, ya que puedes reorganizar fácilmente los componentes y verificar el funcionamiento del circuito antes de hacerlo permanente. Un ejemplo común de uso de un protoboard sería cuando deseas probar un circuito de luces LED antes de hacer una versión final en un PCB.







2) Placa de Cerámica para Soldar (Placa de Malla): Es una alternativa económica al PCB, utilizada principalmente en proyectos pequeños o prototipos. Está hecha de un material cerámico que permite la soldadura de componentes electrónicos, generalmente utilizando estaño. Los componentes se insertan en los orificios de la placa, y luego se sueldan en su lugar. Aunque no es tan profesional o duradera como un PCB, la placa de cerámica es una opción rápida y accesible para quienes están aprendiendo o desarrollando circuitos simples. Es muy utilizada por su facilidad de uso y bajo costo, permitiendo realizar conexiones fiables sin la necesidad de un proceso de fabricación avanzado.





3) Placa de Circuito Impreso (PCB): Es la forma más avanzada y profesional de construir un circuito electrónico. Se trata de una placa de material no conductor, como fibra de vidrio o resina, sobre la cual se imprimen o graban pistas conductoras de cobre que conectan los diferentes componentes. A diferencia de las placas de cerámica o el protoboard, los PCB son diseñados para ser permanentemente ensamblados y pueden ser producidos de forma masiva. Los circuitos en PCB son extremadamente fiables, lo que los hace ideales para dispositivos electrónicos de consumo. Además, los PCB permiten integrar circuitos más complejos y reducir el tamaño de los dispositivos electrónicos.





" Un circuito eléctrico es un camino cerrado por donde fluye la electricidad, permitiendo que la energía viaje desde una fuente, como una batería hasta un dispositivo que la utiliza (carga).” EOVLOG

📖 Glosario técnico

Estaño: Metal blando usado en electrónica para unir componentes mediante soldadura. Es conductor y funde a baja temperatura.

Material cerámico: Sólidos no metálicos duros y resistentes al calor, usados como aislantes eléctricos en componentes como capacitores y sustratos.

Soldar: Proceso de unir componentes electrónicos con un metal fundido (como el estaño), creando una conexión eléctrica y mecánica.

4. Circuitos Eléctricos: Entendiendo su Flujo con una Sencilla Analogía

Imagina un parque de atracciones con un tren eléctrico que recorre varias estaciones. Cada vagón del tren representa un electrón, y las estaciones simbolizan los diferentes componentes electrónicos, como Led, resistencias o interruptores. El tren necesita una vía cerrada para moverse sin interrupciones, lo mismo que sucede en un circuito electrónico, donde los electrones requieren un camino completo para fluir.

Por ejemplo, al pasar por la estación LED, los electrones “iluminan” el vagón, produciendo luz. Pero para que esto suceda sin problemas, necesitan la ayuda de otra estación, la resistencia, que controla cuánta energía fluye hacia el LED, evitando que se sobrecargue y se dañe. El interruptor sería como el encargado de abrir o cerrar la vía: si está abierto, el tren no puede avanzar, si está cerrado, el circuito está completo y el tren continúa su recorrido.

En términos técnicos, el flujo de electrones en un circuito es impulsado por una fuente de energía, como una batería, que actúa como la locomotora del tren, empujando los electrones por el camino conductor. Los componentes electrónicos se intercalan estratégicamente en este camino para realizar funciones específicas, como controlar la intensidad, encender luces o procesar señales. Este equilibrio y coordinación entre los elementos hacen posible que los circuitos electrónicos cumplan tareas cruciales en nuestra vida diaria, desde encender una lámpara hasta operar un sistema de telecomunicaciones.



5. Componentes Fundamentales de un Circuito Eléctrico

Un circuito eléctrico es como una sinfonía en la que cada componente desempeña un papel crucial para crear armonía. En su núcleo, tres elementos esenciales trabajan en conjunto: una fuente de alimentación que proporciona la energía necesaria, un camino conductor que guía el flujo de electrones, y una carga que transforma esa energía en trabajo útil (como luz, movimiento o sonido). Cada uno de estos elementos es indispensable, juntos, hacen posible desde el encendido de un LED hasta el funcionamiento de complejos dispositivos electrónicos. Comprender cómo interactúan es el primer paso hacia el dominio del mundo de los circuitos.

Para adentrarnos en estos componentes fundamentales, te invitamos a observar la siguiente imagen, que ilustra de manera clara y lógica cómo se estructura un circuito eléctrico. En ella podrás identificar la posición, lo que te permitirá comprender de forma visual cómo se ensamblan para dar vida al circuito eléctrico.



💡 Sabías que ...

¿Sabías que una mala soldadura puede arruinar por completo el funcionamiento de un circuito, aunque todos los componentes estén correctos?

Conocer las técnicas básicas de soldadura no es solo una habilidad útil, es esencial para garantizar conexiones seguras, duraderas y funcionales. ¡La calidad del ensamblaje importa tanto como el diseño!

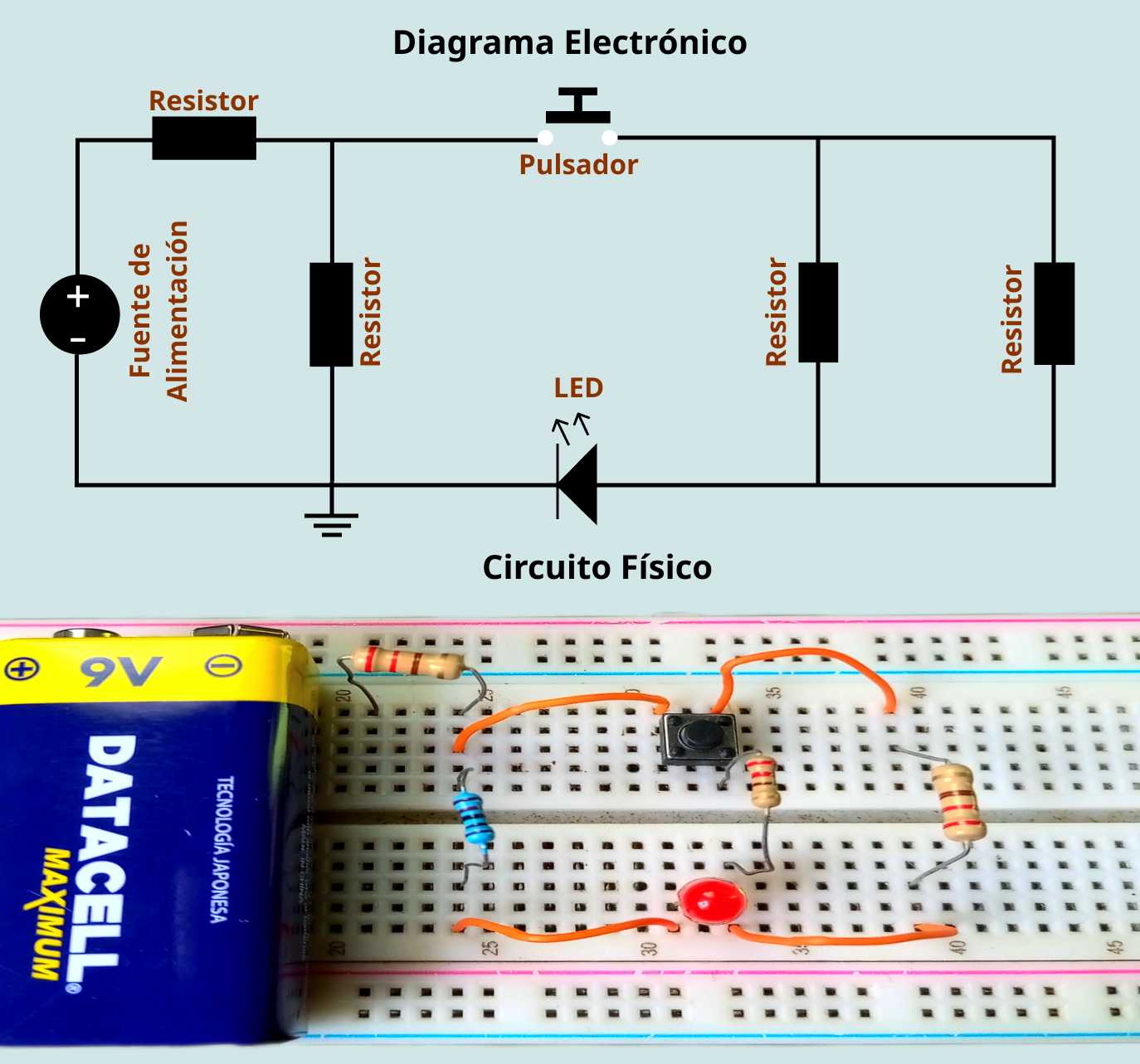

Ahora, para acercarnos a la práctica, te invitamos a analizar la siguiente imagen, que ilustra cómo se relacionan los tres componentes fundamentales de un circuito eléctrico. Este ejemplo visual complementa la imagen anterior, permitiéndote identificar y comparar cada elemento en contexto. Diseñada para facilitar el aprendizaje teórico-práctico, esta representación te ayudará a comprender las conexiones esenciales. No te preocupes si aún no entiendes completamente el funcionamiento de los componentes electrónicos que observas, más adelante profundizaremos en sus roles y aplicaciones.

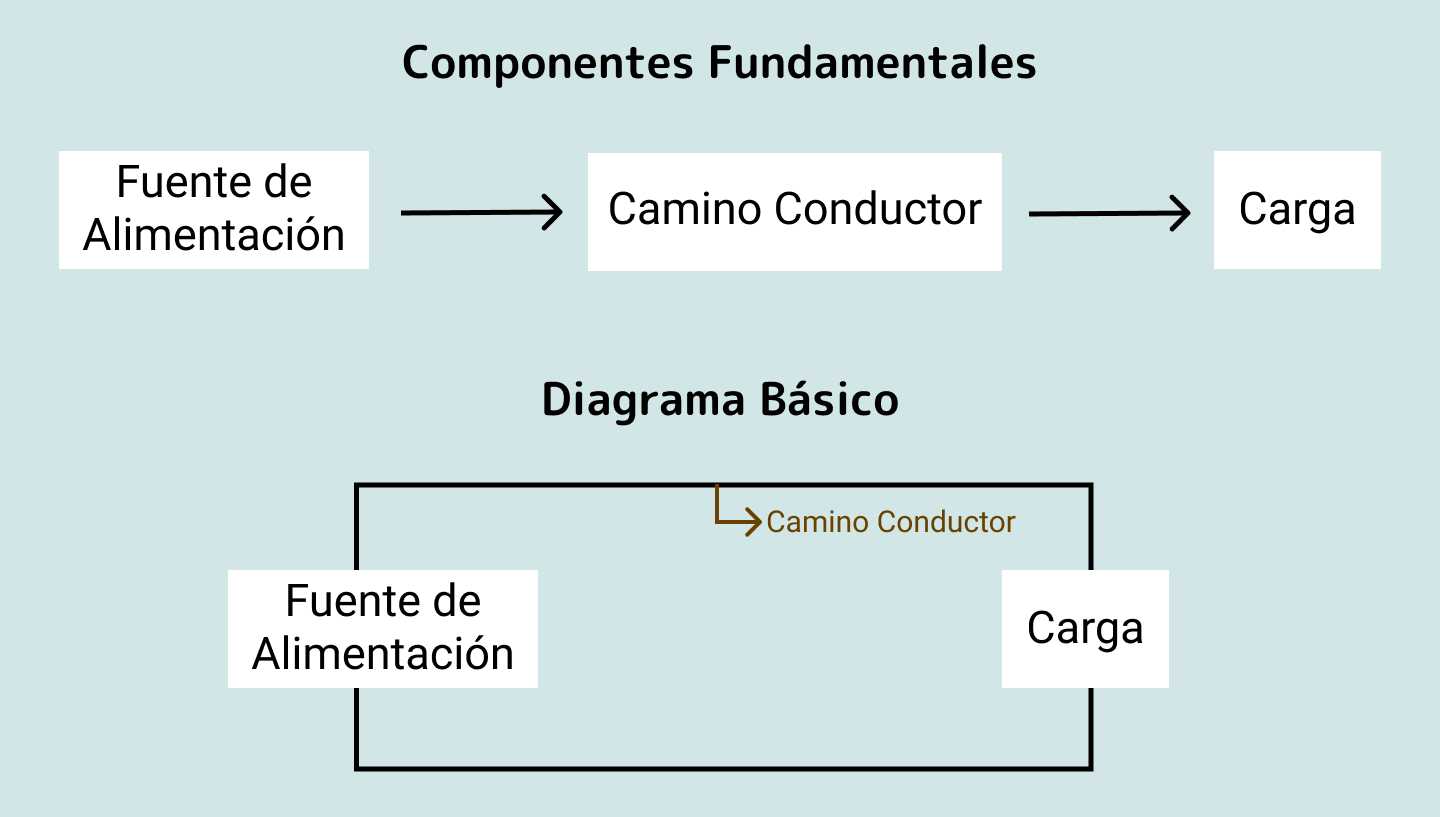

Ahora que hemos identificado los tres componentes fundamentales de un circuito eléctrico, es momento de profundizar en cada uno de ellos. Este conocimiento detallado será clave para que, más adelante, puedas ensamblar con confianza tu primer circuito.

Fuente de alimentación



1. La fuente de alimentación: El corazón energético de un circuito eléctrico

En todo sistema electrónico, la fuente de alimentación juega un papel fundamental al ser la encargada de proporcionar la energía que permite que los componentes funcionen. Sin ella, un circuito simplemente no puede operar. Imagina un automóvil sin combustible: aunque todas las partes estén en perfecto estado, no se moverá sin la energía necesaria. Del mismo modo, la fuente de alimentación es el combustible de un circuito.

Existen diversas formas de suministrar energía a un circuito. Las más comunes y accesibles para principiantes incluyen baterías, como las de 9V utilizadas en juguetes y proyectos básicos, o cargadores de celular que convierten la energía de la red eléctrica en corriente adecuada para dispositivos electrónicos. Estas fuentes, aunque varían en capacidad y diseño, tienen un objetivo común: proporcionar la energía suficiente para activar los componentes del circuito, como luces LED, motores o sensores.

Técnicamente, una fuente de alimentación transforma y regula la energía para que sea compatible con las necesidades del circuito. Puede convertir la corriente alterna (AC) de la red eléctrica en corriente directa (DC), que es el tipo de energía que utilizan la mayoría de los dispositivos electrónicos. Esto asegura que los componentes reciban la cantidad justa de energía, evitando daños por sobrecargas o fallos por falta de potencia.

2. Voltaje y corriente: La clave para entender cómo funciona una fuente de alimentación

Cuando hablamos de una fuente de alimentación, es esencial entender dos conceptos básicos: el voltaje y la corriente, ya que son los pilares que determinan cómo se suministra la energía a un circuito. Imagina que el voltaje es como la presión con la que el agua fluye por una tubería, mientras que la corriente representa la cantidad de agua que realmente pasa por esa tubería. Ambos trabajan en conjunto para llevar energía a cada componente del circuito.

El voltaje medido en voltios (V) indica la fuerza o “empuje” que mueve los electrones a través del circuito. Por ejemplo, en una batería de 9V, esos 9 voltios representan la presión con la que se empuja la energía hacia los componentes. Por otro lado, la corriente medida en amperios (A), representa la cantidad de electrones que fluye por el circuito en un momento dado. Así, mientras el voltaje es el “motor”, la corriente es el “flujo”.

Ahora bien, las especificaciones de una fuente de alimentación siempre indican su voltaje de salida y su capacidad de corriente máxima. Por ejemplo, un cargador de celular puede tener una etiqueta que diga “5V - 2A”. Esto significa que proporciona un voltaje constante de 5V y puede entregar hasta 2 amperios de corriente, dependiendo de las necesidades del dispositivo conectado.

Para principiantes, es crucial saber cómo interpretar estas especificaciones. El voltaje debe coincidir con lo que necesita el circuito, mientras que la corriente máxima indica cuánto puede ofrecer la fuente sin dañarse. Si tu circuito necesita menos corriente, no hay problema: la fuente solo suministrará lo necesario. Sin embargo, un voltaje incorrecto puede dañar tus componentes.



En términos técnicos, el voltaje y la corriente son inseparables, y juntos determinan la potencia que entrega la fuente, medida en vatios (W). Este conocimiento básico no solo te ayudará a seleccionar la fuente adecuada para tus proyectos, sino que también sentará las bases para profundizar en la comprensión de los circuitos electrónicos.

3. ¿Cómo elegir la fuente de alimentación adecuada para tu proyecto electrónico?

Elegir la fuente de alimentación correcta es fundamental al trabajar en proyectos electrónicos, especialmente cuando eres principiante. Cada componente electrónico tiene una hoja de datos llamada “datasheet”, que es un documento clave donde se especifican detalles cruciales como el voltaje y la corriente que el componente necesita para funcionar correctamente. Antes de seleccionar una fuente de alimentación, es esencial revisar la datasheet del componente que vas a utilizar para asegurarte de que está dentro de los parámetros que puede soportar. Por ejemplo, si tienes un LED que necesita operar con 3.5V, pero tu fuente entrega 12V, el LED podría dañarse.

Una vez que comprendas las especificaciones del componente, puedes elegir una fuente de alimentación que proporcione el voltaje adecuado, y que sea capaz de entregar la cantidad correcta de corriente. En este proceso, un multímetro puede ser muy útil, ya que te permitirá medir y confirmar el voltaje y la corriente que entrega la fuente antes de conectarla a tus componentes.

Además, cuando trabajes con fuentes de alimentación, siempre sigue las buenas prácticas de seguridad: asegúrate de verificar que todo esté correctamente conectado, y nunca conectes una fuente sin revisar primero las especificaciones del componente. Esto evitará posibles daños a tu circuito y te ayudará a construir proyectos electrónicos más seguros y exitosos.

Camino conductor



1. Importancia del camino conductor en el funcionamiento de un circuito eléctrico

El camino conductor es la vía donde los electrones, es decir, la corriente eléctrica, se desplazan dentro de un circuito. Su función es crucial porque conecta los diferentes componentes electrónicos, permitiendo que interactúen entre sí para cumplir con el propósito del circuito. Sin un camino conductor eficiente, no sería posible que la energía fluyera, y el circuito simplemente no funcionaría.

Imagina un sistema de tuberías donde el agua representa la corriente eléctrica: las tuberías serían el camino conductor que permite que el agua viaje de un punto a otro. En los circuitos, estos “caminos” suelen estar hechos de materiales que conducen la electricidad de manera eficiente, como el cobre. Por ejemplo, los cables eléctricos están compuestos de cobre o aluminio, recubiertos de un material aislante para evitar accidentes.

En la práctica, los caminos conductores pueden ser cables flexibles que se conectan a dispositivos, puentes o jumpers que se utilizan en protoboard para experimentar, o incluso las pistas de cobre que encontramos en las placas PCB (circuitos impresos). Estas pistas están diseñadas para guiar la corriente eléctrica de manera precisa y ordenada en proyectos más avanzados.

Comprender la importancia del camino conductor es esencial para cualquier principiante en electrónica, ya que este elemento es la base para que todos los demás componentes trabajen en armonía. Además, aprender a seleccionar el tipo adecuado de conductor para cada aplicación garantiza que el circuito funcione de forma segura y eficiente.

2. Características de los materiales conductores y sus aplicaciones prácticas

Los materiales conductores son aquellos que permiten el paso de corriente eléctrica con facilidad, gracias a la libertad de movimiento de los electrones en su estructura. Entre los más comunes en electrónica se encuentran el cobre y el aluminio, ampliamente utilizados debido a su alta conductividad y costo accesible. Estos materiales son esenciales para garantizar que la corriente fluya de manera eficiente y sin interrupciones en un circuito eléctrico.

El cobre, por ejemplo, es el material más utilizado para fabricar cables y pistas de circuitos impresos (PCB) debido a su excelente capacidad para conducir electricidad con mínimas pérdidas. Este material es ideal para proyectos básicos y avanzados, ya que combina eficiencia y durabilidad. Por otro lado, el aluminio, aunque menos conductor que el cobre, se emplea en aplicaciones donde el peso es un factor crucial, como en sistemas de alta tensión y ciertas estructuras industriales.

En el contexto práctico de los proyectos electrónicos para principiantes, los cables de cobre recubiertos con aislamiento plástico son el estándar. Estos se utilizan para conectar componentes en circuitos simples o para construir puentes en protoboard, facilitando las pruebas y la experimentación sin necesidad de soldar. Además, los jumpers (pequeños cables flexibles) permiten conexiones temporales rápidas y organizadas, ideales para aprender y explorar los fundamentos de la electrónica.

Conocer las características de los materiales conductores y su selección adecuada no solo es clave para diseñar circuitos funcionales, sino también para garantizar que los proyectos sean seguros y eficientes, sentando una base sólida para avanzar hacia aplicaciones más complejas.

3. Variedad de cables y puentes utilizados en proyectos de electrónica básica

La elección adecuada de cables y puentes es fundamental para conectar los componentes en proyectos de electrónica, ya que garantiza un flujo de corriente estable y confiable. Los cables actúan como caminos conductores que unen los distintos elementos del circuito, permitiendo que la electricidad fluya y cumpla su función. En proyectos básicos, es esencial seleccionar cables que sean flexibles, duraderos y que ofrezcan una buena conductividad.

Uno de los tipos más comunes son los cables de cobre, conocidos por su excelente capacidad para conducir electricidad con mínimas pérdidas. Estos cables suelen estar recubiertos con un aislamiento plástico, lo que los hace seguros y fáciles de manejar. En el caso de protoboard, una herramienta ampliamente utilizada en proyectos iniciales, los cables jumper son especialmente prácticos. Estos pequeños cables flexibles vienen con conectores en sus extremos, lo que permite realizar conexiones rápidas y temporales sin necesidad de soldar.

Gracias a los jumpers, los principiantes pueden ensamblar y modificar circuitos de manera sencilla, experimentando y aprendiendo sin preocuparse por errores permanentes. Además, su variedad de colores ayuda a organizar y visualizar mejor las conexiones en un proyecto. Estos cables son ideales para probar diseños y entender la lógica detrás de los circuitos antes de hacer una construcción más permanente.

Carga



1. Definición y papel de la carga en un circuito eléctrico

En un circuito eléctrico, la “carga” es el componente que utiliza la energía proporcionada por la fuente de alimentación para cumplir una función específica. De forma sencilla, puedes pensar en la carga como el objetivo principal del circuito: es lo que “hace el trabajo” al convertir la energía eléctrica en algo útil o visible. Por ejemplo, un LED transforma la electricidad en luz, un motor convierte la energía en movimiento, y un transistor procesa señales electrónicas para amplificar o cambiar su comportamiento.

La importancia de la carga en un circuito no puede subestimarse, ya que, sin ella, el flujo de corriente eléctrica no tendría un propósito práctico. Piensa en un sistema de riego: el agua fluye a través de tuberías para llegar a una planta, que es el objetivo final. De manera similar, la electricidad fluye a través del camino conductor para llegar a la carga, que es el componente que “aprovecha” esa energía.

Desde el punto de vista técnico, cada carga tiene características específicas que definen cómo debe ser alimentada. Estas características incluyen el voltaje que necesita para funcionar correctamente y la cantidad de corriente que consume mientras opera. Por ejemplo, un LED típico requiere un voltaje de entre 2V y 3V, mientras que un motor puede necesitar 12V o más, dependiendo de su diseño. Además, cada carga realiza una conversión particular de la energía: el LED la convierte en luz visible, el motor en energía cinética, y un altavoz en ondas sonoras.

Por esta razón, comprender qué es una carga y cómo se integra en un circuito es esencial para diseñar sistemas funcionales. Elegir cargas adecuadas y suministrarles la energía correcta asegura que el circuito cumpla su propósito de manera eficiente y segura.

💡 Sabías que ...

¿Sabías que sin entender el voltaje y la corriente, podrías quemar tus componentes en segundos?

Conocer estos conceptos no solo te ayuda a diseñar circuitos funcionales, sino que también protege tus dispositivos y tu inversión. ¡La teoría básica puede salvarte de errores costosos!

2. Relación entre la carga, el voltaje y la corriente en un circuito

En un circuito eléctrico, la carga depende directamente del voltaje y la corriente para operar correctamente. El voltaje es como la “fuerza” que impulsa la energía hacia la carga, mientras que la corriente es la cantidad de electricidad que fluye para alimentar su funcionamiento. Ambas deben estar en niveles adecuados para que la carga realice su función sin dañarse. Por ejemplo, un LED diseñado para operar a 2V no funcionará correctamente si recibe 12V: esto podría quemarlo al exceder su capacidad.

Para entender mejor estas necesidades, cada carga tiene especificaciones técnicas conocidas como “datasheets”. Un datasheet es un documento proporcionado por el fabricante que detalla las características eléctricas y físicas de un componente, incluyendo el rango de voltaje y corriente en el que puede operar de manera segura.

Por ejemplo, en el caso de un LED, el datasheet puede indicar que requiere un voltaje entre 2V y 3V y una corriente de 20mA para emitir luz de manera eficiente. Conocer estas especificaciones no solo es esencial para elegir una fuente de alimentación adecuada, sino también para proteger la carga de sobrecargas eléctricas. Si una carga recibe más voltaje o corriente del que puede manejar, corre el riesgo de dañarse o incluso dejar de funcionar por completo.

3. Ejemplos prácticos de cargas comunes y sus requisitos de funcionamiento

En un circuito eléctrico, las cargas son los componentes que realizan una función específica utilizando la energía suministrada. Entre las más comunes encontramos LED, resistencias, transistores, diodos, entre otros, cada uno con requisitos particulares para operar correctamente.

Por ejemplo, un LED (diodo emisor de luz) necesita un voltaje específico, generalmente entre 2V y 3V, dependiendo de su color. Sin embargo, no puede manejar directamente toda la corriente de una fuente, por lo que se utiliza una resistencia en serie para limitar la corriente y protegerlo. Sin esta resistencia, el LED se quemaría al recibir más corriente de la que puede soportar.

Por otro lado, un transistor, que actúa como un interruptor o amplificador en los circuitos, requiere una pequeña corriente en su terminal base para controlar una corriente mayor entre sus terminales colector y emisor. Esto lo convierte en un componente clave en circuitos de control.

Los diodos permiten el paso de corriente en un solo sentido y necesitan un voltaje de conducción típico de aproximadamente 0.7V para los de silicio o 0.3V para los de germanio. Si el voltaje aplicado es menor, el diodo no permitirá el flujo de corriente. Finalmente, las resistencias, aunque no son cargas activas, regulan la corriente en un circuito y protegen otros componentes, como LED o transistores, al mantener el flujo eléctrico dentro de límites seguros. Cada uno de estos componentes tiene especificaciones técnicas que determinan sus requisitos de funcionamiento, como se detalla en sus datasheets. Estas especificaciones son fundamentales para seleccionar la fuente de alimentación correcta y diseñar circuitos funcionales y seguros.

En los próximos artículos se abordarán en detalle las características, usos y cálculos necesarios para trabajar con cada uno de estos componentes. Esto te permitirá avanzar en tu conocimiento de la electrónica y diseñar circuitos más complejos con confianza.

6. El papel de la conexión en un circuito

En un circuito eléctrico, las conexiones son el puente que une todos los componentes, permitiendo que la energía fluya y cumpla su propósito. Sin ellas, los elementos del circuito serían piezas aisladas, incapaces de interactuar entre sí. Cada cable, pista de cobre o conector asegura que la corriente eléctrica siga el camino adecuado, conectando la fuente de energía con la carga. Pero, ¿sabías que una mala conexión puede hacer que un circuito falle por completo? Entender el papel de las conexiones es esencial para garantizar la funcionalidad y la seguridad en cualquier proyecto electrónico. ¡Vamos a explorarlo más a fondo!

Importancia de conectar correctamente los elementos para cerrar el circuito

En un circuito eléctrico, cerrar el circuito correctamente es crucial para que funcione de manera eficiente. Imagina que un circuito es como un sendero por donde los electrones deben fluir para que el sistema haga su trabajo, ya sea encender una luz, mover un motor o transmitir señales. Si alguna conexión está rota o mal hecha, ese camino se interrumpe, y el circuito no puede funcionar. Por ejemplo, si olvidas conectar un cable entre la fuente de alimentación y la carga (como un LED), este no se encenderá, aunque todo el resto esté bien conectado.

Cuando hablamos de “cerrar el circuito”, nos referimos a asegurar que todos los componentes estén conectados de manera continua. El flujo de electrones necesita tener un punto de inicio y un destino para completar el recorrido, lo que sucede cuando los cables y conexiones están en su lugar adecuado. Si este camino no está cerrado, no se permite el paso de corriente, lo que lleva a la falla del circuito.



En términos técnicos, para que un circuito funcione correctamente, la corriente necesita fluir desde la fuente de alimentación, a través de los cables hasta la carga, y regresar al punto de inicio. Este flujo de corriente se interrumpe si alguna conexión se encuentra abierta. Además, una mala conexión puede causar que el circuito consuma más energía de la necesaria, lo que podría generar sobrecalentamientos o daños a los componentes. Por eso, cada conexión debe ser realizada con cuidado, siguiendo los esquemas del diseño del circuito y usando componentes adecuados.

Recuerda siempre verificar las conexiones antes de poner en marcha un proyecto electrónico, ya que es uno de los pasos más sencillos, pero más importantes para el funcionamiento correcto y seguro del circuito.

Introducción al concepto de “Circuito Abierto” y “Circuito Cerrado”

En un circuito eléctrico, la diferencia entre un circuito abierto y uno cerrado es fundamental para comprender cómo fluye la corriente. Un “circuito cerrado” permite que la corriente fluya de manera continua, desde la fuente de alimentación hasta la carga, completando el recorrido. Por otro lado, un “circuito abierto” interrumpe ese flujo, impidiendo que los electrones se muevan a través de los componentes del circuito. Esta diferencia básica es clave para diagnosticar problemas y entender cómo funcionan los dispositivos eléctricos.

1. Circuito Cerrado: El flujo continuo de corriente

Un circuito cerrado es simplemente un recorrido completo para la corriente eléctrica, desde la fuente de alimentación hasta la carga y de vuelta a la fuente. Es como una calle cerrada donde los autos (en este caso, los electrones) pueden circular sin interrupciones. Para que un circuito sea cerrado, es necesario que todos los componentes estén conectados adecuadamente, sin cortarse en ninguna parte del camino. En términos más sencillos, si quieres que algo funcione, como una lámpara o un ventilador, necesitas que el circuito esté “cerrado” para que la electricidad fluya.

Cuando hablamos de un circuito cerrado, estamos hablando de la conexión completa entre la fuente de alimentación (como una batería) y la carga (el componente que usará la electricidad, como un LED o un motor). En un circuito cerrado, la corriente eléctrica fluye a través de los conductores, que son cables o rutas hechas de materiales que permiten que los electrones se muevan fácilmente, como el cobre. Los electrones se mueven de un lugar de alto voltaje (fuente de energía) hacia un lugar de bajo voltaje (la carga), realizando una “baja” de energía en el camino. Este movimiento es lo que hace que la carga funcione, ya sea iluminando un LED, girando un motor o activando otro dispositivo eléctrico.



Para que un circuito se cierre, es necesario que todo el camino conductor esté intacto, sin interrupciones. Esto significa que los cables deben estar bien conectados entre sí y a la fuente de energía y la carga. Si alguna parte del camino está desconectada, el circuito no estará cerrado y la corriente no podrá fluir. Por ejemplo, un interruptor que se encuentra en la posición de “ON” permite que la corriente fluya, completando el circuito, pero si el interruptor se apaga o si los cables están desconectados, el circuito se vuelve abierto, deteniendo el flujo de corriente.

2. Circuito Abierto: La interrupción del flujo de corriente

Un circuito abierto ocurre cuando hay una interrupción en el recorrido de la corriente eléctrica, lo que impide que fluya desde la fuente de alimentación hasta la carga. Imagina una calle con un agujero en el medio, los autos (en este caso, los electrones) no pueden continuar su viaje y se detienen. En términos sencillos, un circuito abierto es como un “camino roto” que impide que la corriente eléctrica llegue a donde debe, lo que significa que los componentes conectados a ese circuito no funcionarán.



En un circuito abierto, la corriente eléctrica no puede fluir porque hay una interrupción en el camino conductor. Esto puede ser causado por una variedad de factores, como un interruptor apagado, un cable desconectado, o incluso un componente dañado. Cuando esto sucede, la corriente eléctrica no tiene por dónde circular, y los dispositivos conectados al circuito no reciben energía. Por ejemplo, si tienes una lámpara conectada a una fuente de alimentación, pero el interruptor está apagado o el cable está desconectado, el circuito se vuelve abierto y la lámpara no se encenderá.

En términos más técnicos, un circuito abierto detiene el flujo de electrones porque interrumpe el camino que deben recorrer. Los electrones se mueven desde la fuente de alimentación a través de los conductores (cables), pero si hay un punto de interrupción, como un interruptor abierto o una desconexión en los cables, el flujo se detiene por completo. Sin una conexión continua, no hay un camino claro para que la corriente pase, y, por lo tanto, la carga (como un LED o motor) no funcionará.

7. Conociendo los componentes básicos para armar tu primer circuito

Armar tu primer circuito electrónico puede parecer un desafío, pero es el primer paso hacia un mundo lleno de posibilidades. Antes de comenzar, es esencial conocer los componentes básicos que darán vida a tus proyectos: desde resistencias y LED hasta cables y protoboard. Cada pieza tiene una función única y aprender a utilizarlas correctamente es la clave para crear circuitos funcionales y seguros. En esta sección, descubrirás cómo estos elementos trabajan juntos para hacer fluir la corriente y dar forma a tus ideas. ¿Listo para entender lo esencial y construir algo asombroso? ¡Adelante!

Fuente de Alimentación: El corazón de tu circuito eléctrico

Comencemos por la fuente de alimentación, el componente clave que suministra la energía necesaria para que tu circuito cobre vida, proporcionando tanto voltaje como corriente eléctrica. En este caso, tienes dos opciones principales para elegir: baterías o cargadores con transformador, cada una adaptada a diferentes necesidades. Estos componentes son fáciles de encontrar y económicos, probablemente ya tengas algunos en casa o puedas adquirirlos fácilmente en una tienda de electrónica cercana. ¡Conocerlas es el primer paso para alimentar tus ideas!

1. Baterías

Podemos optar por una batería de 5V o de 9V, dependiendo de las necesidades específicas del circuito que queramos construir. Las baterías de 5V son ideales para proyectos pequeños y componentes que operan a bajo voltaje, como microcontroladores o LED. Por otro lado, una batería de 9V es una excelente opción para circuitos que requieren un poco más de potencia, como algunos motores o sistemas con múltiples componentes.

Es importante verificar las especificaciones de los elementos de tu circuito para elegir el voltaje adecuado y evitar posibles daños o fallos en su funcionamiento.

Las baterías, como fuente de alimentación, tienen dos terminales fundamentales: uno positivo (+) y otro negativo (-). Estos terminales son esenciales porque constituyen los puntos de entrada y salida para el flujo de electricidad. Es importante comprender que, al conectar una batería a un circuito, estamos creando un “camino” por donde fluye la corriente eléctrica. Según el método convencional, la corriente fluye desde el terminal positivo hacia el negativo. Aunque en realidad los electrones viajan en dirección opuesta (del negativo al positivo), para simplificar la comprensión y el diseño de circuitos, utilizamos esta convención ampliamente aceptada.



Para que un circuito funcione correctamente, es necesario establecer un camino continuo: el terminal positivo debe conectarse a la carga (el componente que utilizará la energía, como un LED o un motor), y desde la carga, cerrar el circuito conectándola al terminal negativo de la batería. Este flujo continuo asegura que la energía suministrada por la batería pueda ser utilizada eficientemente. Entender esta lógica es clave para construir circuitos funcionales y evitar errores comunes al conectar componentes.

2. Cargadores con transformador

Es probable que ya estés familiarizado con las baterías que puedes adquirir fácilmente en tiendas de electrónica. Sin embargo, ¿sabías que en tu hogar también tienes acceso a una fuente de alimentación útil para tus proyectos de electrónica básica? Sí, el cargador de tu teléfono móvil es un excelente ejemplo de esto. Estos dispositivos están diseñados para alimentar las baterías internas de los teléfonos, que generalmente operan a 5V. Por lo tanto, los cargadores suelen proporcionar una salida de 5V de corriente continua, lo que los convierte en una opción práctica y accesible para experimentar con circuitos electrónicos básicos.

Es importante tener en cuenta las especificaciones técnicas del cargador antes de utilizarlo en tus proyectos. Por ejemplo, un cargador típico podría tener una etiqueta que indique: “INPUT: 100-240V AC, 50/60Hz” y “OUTPUT: 5V DC, 2A”. Esto significa que puede funcionar con el voltaje de la red eléctrica doméstica (100-240V) y transforma esa energía en una salida segura de 5V en corriente directa (DC) con una capacidad máxima de 2 amperios. En términos simples, convierte la electricidad de tu hogar en una forma adecuada para alimentar pequeños dispositivos o componentes electrónicos.

En el ámbito técnico, a estos cargadores también se les llama adaptadores o transformadores, ya que realizan la función de reducir y rectificar el voltaje para que sea utilizable en circuitos electrónicos. Por ejemplo, observaras un adaptador utilizado comúnmente para alimentar un router que puede ser aprovechado para proyectos de electrónica. Si observas su etiqueta, encontrarás información similar sobre su capacidad de salida, lo que te permitirá verificar si es adecuado para tu circuito.





Al analizar las especificaciones de un adaptador o transformador, podemos notar detalles importantes como: “Output: 12V DC, 500mA”. Esto significa que el adaptador genera un voltaje de salida de 12 voltios en corriente directa (DC) y puede suministrar una corriente máxima de 500 miliamperios (mA), lo que equivale a 0.5 amperios (A). Sin embargo, si prefieres utilizar uno de 5V DC, también es válido, ya que ambos pueden servir como fuentes de alimentación para diferentes tipos de prácticas electrónicas, dependiendo de los requisitos de tu circuito.

Lo esencial es comprender que un adaptador o transformador convierte la energía eléctrica de la red doméstica (corriente alterna o AC) en una forma utilizable para dispositivos electrónicos (corriente directa o DC). Esto lo hace una herramienta clave para proyectos electrónicos, siempre y cuando entiendas sus especificaciones y cómo seleccionar el adecuado. Para ello, es fundamental leer y analizar las etiquetas que normalmente se encuentran en estos dispositivos. Estas especificaciones suelen incluir dos secciones principales: INPUT y OUTPUT.

" El INPUT de un transformador es el voltaje que recibe de la red eléctrica, como “100-240V AC”, y el OUTPUT es el voltaje y corriente que entrega, como “12V DC, 500mA”. El transformador convierte corriente alterna (AC) en corriente directa (DC), que es la que necesitan los componentes electrónicos para funcionar. La corriente alterna (AC) cambia de dirección, mientras que la corriente directa (DC) fluye en una sola dirección. Es importante leer las especificaciones del transformador para asegurarte de que se ajusta a lo que necesita tu circuito y evitar daños.” EOVLOG

El uso del transformador en nuestras prácticas electrónicas es bastante sencillo. Primero, debemos observar la punta del cargador, ya que por ahí saldrá la electricidad en forma de corriente continua (DC), como 12V. El siguiente paso es cortar cuidadosamente el cable. Para hacerlo de manera segura, utilizamos un cuchillo o una cortadora para pelar la capa protectora del cable y acceder a los conductores internos. Es importante tener mucha precaución en este paso para evitar dañar los cables o sufrir lesiones.



Al cortar el cable del cargador, observaremos dos cables principales: uno rojo y otro negro. En algunos casos, puedes encontrar entre tres y cinco cables, pero siempre debes enfocarte en los cables rojo y negro, ya que son los que transportan la electricidad. El cable rojo es conocido como el “terminal positivo”, mientras que el negro es el “terminal negativo”. Esta convención es la misma que aprendimos con la batería, donde el positivo (rojo) es por donde sale la corriente eléctrica, y el negativo (negro) es por donde entra.

Es importante entender que los cables rojo y negro tienen una capa protectora, conocida como aislante, que no conduce electricidad. Si observas más de cerca, verás un filamento delgado dentro de cada cable. Este filamento es el conductor de electricidad, generalmente hecho de cobre, un material excelente para transportar electrones. El cobre permite que la corriente fluya, a diferencia del aislante, que la bloquea.

Cuando cortamos el aislante para exponer el conductor, estamos revelando el camino por donde los electrones se desplazan. Si conectamos el cargador a la energía de la red y tocamos ambos conductores (sin hacerlo en la práctica, ya que es peligroso), sentiríamos una pequeña descarga. Esto ocurre porque los electrones están fluyendo a través de esos filamentos conductores. Sin embargo, si solo tocamos la capa aislante, no ocurrirá nada, ya que esta capa no permite el paso de electricidad.

" Recuerda, el aislante solo tiene la función de protegernos y evitar que los conductores entren en contacto directo, lo que podría resultar en un corto circuito o en una descarga.” EOVLOG

Excelente, ya has aprendido sobre el primer componente esencial para armar tu circuito electrónico: la fuente de alimentación. Este es el encargado de proporcionar la energía necesaria para que tu circuito funcione correctamente. En los siguientes capítulos, te explicaremos detalladamente cómo utilizar una batería como un cargador con transformador para alimentar tu primer circuito. Recuerda que entender bien cómo elegir y conectar la fuente de alimentación es clave para garantizar que tu proyecto funcione de manera eficiente y segura. ¡Estás dando un gran paso en el aprendizaje de la electrónica!

Cables y conexiones: El Camino Conductor de la Electricidad

Los cables y las conexiones son los elementos clave que permiten el flujo de electricidad dentro de un circuito. Funcionan como el “camino conductor” por donde viajan los electrones, conectando las diferentes partes del sistema eléctrico. Desde simples jumpers para protoboard hasta cables UTP utilizados en redes, cada tipo tiene un propósito específico en la electrónica. Entender sus características y cómo elegir el adecuado es esencial para garantizar un circuito eficiente y seguro.

1. El Camino Conductor: La Ruta de los Electrones

Imagina que un circuito eléctrico es como una carretera y los electrones son los vehículos que circulan por ella. Para que estos vehículos lleguen a su destino (un componente electrónico, como un LED), necesitan una vía adecuada por donde desplazarse. Ese camino es lo que conocemos como el camino conductor, un trayecto formado por materiales que permiten que la electricidad fluya de forma eficiente. Pero, ¿qué hace que un material sea conductor y por qué es tan importante en la electrónica?

Los materiales conductores, como el cobre, el aluminio o incluso el oro, tienen una característica especial: sus electrones están poco unidos a sus átomos, lo que les permite moverse libremente cuando se aplica un voltaje. Este flujo de electrones es lo que llamamos corriente eléctrica. Entre estos materiales, el cobre es el más utilizado en electrónica debido a su excelente capacidad para conducir electricidad y su accesibilidad económica. Por ejemplo, los cables que conectan los componentes de tu circuito están hechos de cobre, recubiertos con una capa de plástico, que es un material aislante. Este recubrimiento asegura que la electricidad no salga del cable y evita accidentes como cortocircuitos o descargas.

Ahora bien, en la práctica, necesitas herramientas simples para crear estas “carreteras eléctricas”. Los jumpers, por ejemplo, son pequeños cables diseñados para conectar diferentes puntos de un circuito en una protoboard (una base que permite crear circuitos temporales sin necesidad de soldar). Son ideales para principiantes porque vienen listos para usar y permiten realizar conexiones rápidas. También está el cable UTP, el que normalmente se usa en redes de internet, pero que también puede ser muy útil en electrónica. Este cable tiene varios hilos internos que puedes separar y utilizar para diferentes conexiones en tus proyectos.

La importancia de un camino conductor bien diseñado no puede subestimarse. Si el material no es adecuado, la corriente puede encontrar mucha resistencia, como si un vehículo intentara avanzar por una carretera llena de baches. Esto puede causar pérdida de energía, sobrecalentamiento y, en el peor de los casos, fallos en el circuito. Por eso, siempre verifica que el conductor sea lo suficientemente grueso y esté diseñado para manejar la cantidad de corriente que necesitas en tu proyecto.

2. Cables Comunes para Principiantes: Jumpers y Cables UTP

Cuando comienzas en el mundo de la electrónica, uno de los primeros desafíos es aprender a conectar los componentes de manera correcta. Aquí es donde los jumpers y los cables UTP se convierten en herramientas esenciales. Ambos son cables accesibles, fáciles de manejar y ampliamente usados por principiantes para construir y probar circuitos electrónicos.

Jumpers: Simplicidad y Versatilidad para la Protoboard



Los jumpers son pequeños cables diseñados específicamente para trabajar con protoboard, esas bases perforadas donde puedes montar circuitos de manera rápida y sin necesidad de soldar. Lo práctico de los jumpers es que vienen en diferentes combinaciones de conectores:

• a) Macho-Macho: Tienen un terminal rígido en ambos extremos, ideal para conectar puntos dentro de la protoboard.

• b) Hembra-Hembra: Perfectos para unir componentes con pines o cables con terminales macho.

• c) Macho-Hembra: Útiles para conectar la protoboard con componentes externos como sensores o módulos.

Estos cables son flexibles y vienen en varios colores, lo que facilita identificar las conexiones dentro de un circuito. Como principiante, los jumpers son una excelente opción porque no requieren herramientas adicionales, simplemente se insertan en la protoboard y en los componentes electrónicos. Los puedes conseguir fácilmente en cualquier tienda de electrónica, y suelen venderse en paquetes con múltiples tamaños y colores.

Cables UTP: Una Fuente Económica de Conductores

El cable UTP (Par Trenzado No Blindado, por sus siglas en inglés) es otro recurso invaluable, especialmente si buscas algo más versátil y económico. Este tipo de cable, comúnmente usado en redes de internet, está compuesto por ocho pequeños cables agrupados en pares y cubiertos por una funda protectora. Un ejemplo típico es el cable de categoría 5 (CAT5), que es muy fácil de encontrar y manejar.

A diferencia de los jumpers, los cables UTP necesitan un poco de preparación antes de ser usados. Primero, debes pelar la capa exterior con una herramienta como un alicate o cuchillo, con cuidado de no cortar los conductores internos. Una vez pelado, encontrarás ocho cables internos, cada uno con un color o combinación de colores (por ejemplo, blanco-naranja, verde, azul, etc.). Estos pequeños conductores son perfectos para realizar conexiones en proyectos electrónicos.



"Los jumpers y los cables UTP son complementarios. Los jumpers son ideales para prototipos rápidos, donde no necesitas cortar ni preparar los cables, mientras que los cables UTP ofrecen una mayor longitud y flexibilidad para conexiones más personalizadas. Además, el uso de ambos te ayuda a familiarizarte con diferentes técnicas de conexión y a experimentar con distintos tipos de circuitos.” EOVLOG

El Protoboard: Una Herramienta Esencial para la Electrónica

El protoboard, también conocido como placa de pruebas o breadboard, es una herramienta básica y esencial para cualquier persona que desee adentrarse en el mundo de la electrónica. En términos simples, imagina que necesitas armar un rompecabezas, pero no quieres pegar las piezas porque aún estás experimentando cómo encajan. El protoboard funciona de manera similar: es una plataforma reutilizable donde puedes ensamblar circuitos electrónicos sin necesidad de soldar las conexiones, lo que facilita realizar pruebas, ajustes y modificaciones rápidamente.

1. ¿Qué es un Protoboard y Cómo Funciona?

Un protoboard es una placa de pruebas reutilizable diseñada específicamente para crear prototipos de circuitos electrónicos. Gracias a su diseño, puedes experimentar libremente con componentes como resistencias, LED y transistores, conectándolos entre sí mediante sus orificios. Esto permite que estudiantes, aficionados y profesionales prueben ideas antes de construir un circuito permanente.



En su interior, el protoboard tiene tiras metálicas que no puedes ver, pero son las que hacen todo el trabajo “invisible”. Estas tiras están organizadas de manera que los orificios en la superficie de la placa estén conectados internamente en líneas específicas. Por ejemplo:

• En las zonas centrales, los orificios están conectados horizontalmente, lo que permite insertar componentes electrónicos y unir sus pines.

• En las filas superior, forman los llamados “buses de alimentación”, que son perfectos para distribuir la corriente positiva (+) y negativa (-) a todo el circuito.



Imagina estas tiras como los caminos por donde viajan los electrones. Cuando insertas un cable o un componente en un orificio, estás conectándolo a esa “carretera” interna, creando así una conexión eléctrica.

La superficie de un protoboard está cubierta por una cuadrícula de pequeños orificios organizados en filas y columnas. Cada orificio actúa como un punto de conexión donde puedes insertar cables o componentes electrónicos. Es importante notar que no todos los orificios están conectados entre sí, su disposición está cuidadosamente diseñada para facilitar el ensamblaje del circuito. Una protoboard estándar puede tener entre 400 y 830 orificios, dependiendo de su tamaño.



La gran ventaja del protoboard es que permite construir circuitos de manera rápida y sin errores permanentes. Si algo no funciona, simplemente puedes desconectar los componentes, reorganizarlos y probar otra configuración. Además, es ideal para principiantes porque elimina la necesidad de soldar, lo que hace que las prácticas sean más seguras y limpias.

Con un protoboard, puedes dar tus primeros pasos en la electrónica, experimentar con diferentes conexiones y, lo más importante, aprender cómo fluye la electricidad en un circuito de manera intuitiva.

2. Uso del Protoboard para Principiantes: Jumpers y Cable UTP

El uso del protoboard es una herramienta fundamental para prototipar circuitos electrónicos de manera sencilla y práctica, especialmente si eres principiante. Esta placa de pruebas te permite conectar componentes y cables sin necesidad de soldar, lo que facilita experimentar, cometer errores y aprender de ellos. Con el protoboard, puedes practicar el diseño de circuitos eléctricos de forma segura y eficiente.

Para utilizarlo, es importante comprender que la protoboard cuenta con filas y columnas de orificios diseñados para insertar componentes electrónicos y cables. Estos orificios están conectados internamente mediante tiras metálicas, lo que permite establecer conexiones eléctricas entre los puntos. Cuando trabajas con cables, como jumpers o cables UTP, cada extremo actúa como una punta que debes insertar en los orificios para cerrar el circuito y permitir el flujo de corriente.

Un detalle esencial para principiantes es el uso de colores en los cables para identificar las conexiones. Por ejemplo:

• Cable rojo: Se utiliza comúnmente para las conexiones al terminal positivo de la fuente de alimentación.

• Cable negro: Indica el terminal negativo o tierra.

Esto ayuda a organizar visualmente el circuito y reduce errores al conectar los componentes. Recuerda que la mayoría de los protoboard tienen líneas superiores e inferiores llamadas buses de alimentación, donde se conecta la fuente de energía. Asegúrate de respetar esta disposición para que el flujo de corriente sea claro y funcional.

Al utilizar cables jumpers, puedes elegir entre diferentes tipos según la necesidad del circuito:

• Macho-macho: Perfectos para conexiones directas dentro del protoboard.

• Macho-hembra: Útiles para conectar módulos externos.

• Hembra-hembra: Ideales para unir dispositivos con terminales específicos.

Por otro lado, el cable UTP también es una opción práctica y económica. Si decides usarlo, primero debes pelar su cubierta para acceder a los ocho hilos internos, que tienen colores variados. Estos hilos pueden cortarse a la longitud deseada, pelarse en sus extremos y usarse como conductores personalizados. Aunque el cable UTP no es tan flexible como los jumpers, es útil cuando necesitas conexiones más largas o rígidas.



Por ahora, como principiante, céntrate en dominar el uso básico del protoboard, identificar correctamente las conexiones positivas y negativas, y familiarizarte con los cables. Esta comprensión inicial será fundamental para que, más adelante, puedas ensamblar y diseñar tu primer circuito electrónico funcional. ¡Explora, experimenta y diviértete aprendiendo!

La Resistencia Eléctrica: Fundamentos y Aplicaciones Prácticas

La resistencia eléctrica es uno de los conceptos más esenciales en la electrónica, pues permite controlar y regular el flujo de corriente en un circuito. Sin ella, los dispositivos electrónicos que usamos a diario no podrían funcionar de manera segura y eficiente.



1. ¿Qué es una resistencia eléctrica y cuál es su funcionalidad?

La resistencia eléctrica es un componente fundamental en los circuitos electrónicos que se utiliza para limitar y controlar el flujo de corriente. Imagina que la electricidad fluye a través de un cable como si fuera agua fluyendo a través de una manguera. Si la manguera tiene una restricción, el flujo de agua disminuye, de manera similar, una resistencia actúa como un “estrechamiento” que ralentiza el flujo de electrones (la corriente) dentro de un circuito.

¿Por qué algunos materiales tienen resistividad?

La razón de que algunos materiales sean buenos conductores de electricidad y otros no tiene que ver con su estructura atómica. Los materiales conductores, como el cobre, tienen electrones libres que se mueven fácilmente a través de su red atómica, permitiendo que la corriente fluya sin muchas dificultades. Sin embargo, materiales como el caucho o el plástico tienen átomos con una estructura que dificulta el paso de los electrones, generando resistencia al flujo de corriente. Este fenómeno se llama resistividad y es una propiedad intrínseca de cada material.

La resistencia ayuda a proteger los componentes sensibles del circuito al regular la cantidad de corriente que fluye hacia ellos. Si no tuviéramos resistencias en los circuitos, la corriente podría ser tan alta que dañaría los dispositivos electrónicos. De esta manera, las resistencias se usan para ajustar la cantidad de electricidad que pasa por cada parte de un circuito, asegurando que los componentes no reciban más corriente de la que pueden manejar.

Debemos recordar que el ohmio (Ω) es la unidad de medida que usamos para cuantificar la resistencia. Un ohmio representa la cantidad de resistencia que permite que fluya una corriente de un amperio cuando se aplica un voltaje de un voltio. En otras palabras, un componente con una resistencia de un ohmio permitirá que pase una corriente de un amperio si se le aplica un voltaje de un voltio. Cuanto mayor sea el valor en ohmios de una resistencia, mayor será su oposición al flujo de corriente.

2. Valores típicos, código de colores y cómo interpretar una resistencia

Las resistencias son componentes vitales en los circuitos electrónicos, y elegir la resistencia correcta es crucial para el funcionamiento adecuado de tu proyecto. Existen resistencias con valores que van desde unos pocos ohmios, como las que se usan para proteger circuitos sensibles, hasta megaohmios, que se emplean para aplicaciones que requieren una mayor resistencia al paso de corriente. Es importante seleccionar el valor adecuado dependiendo de la cantidad de corriente y voltaje que se necesita controlar en tu circuito. Si la resistencia es demasiado baja, podrías permitir demasiado flujo de corriente, lo que podría dañar otros componentes, si es demasiado alta, el flujo de corriente podría ser insuficiente para el funcionamiento del circuito.

Los valores más comunes de resistencias varían en un amplio rango. Algunas de las resistencias más utilizadas tienen valores en el rango de unos pocos ohmios hasta cientos de kilo-ohmios, como 10Ω, 100Ω, 1kΩ (mil ohmios), o 10kΩ. En aplicaciones más especializadas, como la medición de voltajes muy bajos o el filtrado de señales, se pueden usar resistencias de mayor valor, como las de 1MΩ (megaohmio). La elección de la resistencia dependerá del tipo de circuito y las características de los componentes que estás utilizando.

Las resistencias tienen un sistema único de identificación mediante bandas de colores. Cada resistencia lleva una o más bandas coloreadas que indican su valor de resistencia y tolerancia. Las resistencias típicas tienen cuatro bandas de colores: las dos primeras bandas indican el valor numérico de la resistencia, la tercera banda indica el factor de multiplicación (potencia de 10), y la cuarta banda, si está presente, indica la tolerancia, es decir, cuán preciso es el valor de la resistencia en comparación con el valor nominal.

No te preocupes, en próximos artículos aprenderás a leer y comprender estos códigos de colores con mayor detalle.

💡 Sabías que ...

¿Sabías que un simple resistor puede ser la clave para evitar un cortocircuito?

Los pequeños detalles en electrónica marcan la diferencia entre un circuito exitoso y uno que falla al instante. ¡Cada componente importa más de lo que imaginas!

El LED: Tecnología de Luz y Eficiencia Energética

Los LED (Diodos Emisores de Luz) han revolucionado la forma en que iluminamos y mostramos información en dispositivos electrónicos. A diferencia de las bombillas tradicionales, los LED son eficientes, duraderos y consumen menos energía.



1. ¿Qué es un LED y cómo funciona?

Un LED, que significa Diodo Emisor de Luz, es un componente electrónico que emite luz cuando una corriente eléctrica lo atraviesa. Es como una pequeña fuente de luz que, a diferencia de las bombillas tradicionales, no utiliza filamentos ni gases, sino materiales semiconductores. Cuando la corriente eléctrica pasa por el LED, los electrones se mueven a través de estos materiales semiconductores y, al cambiar de nivel energético, liberan energía en forma de fotones, que es lo que vemos como luz.

Internamente, el LED está compuesto por un material semiconductor, que está diseñado para permitir el paso de corriente en una sola dirección. Esto significa que el LED tiene polaridad, es decir, un terminal positivo (ánodo) y un terminal negativo (cátodo). Para que el LED funcione correctamente, es crucial conectar el ánodo al terminal positivo de la fuente de energía y el cátodo al terminal negativo. Si se conecta al revés, el LED no funcionará.

El propósito principal de un LED es emitir luz. Esto lo hace en una variedad de aplicaciones, desde iluminación eficiente en hogares y dispositivos, hasta su uso como indicadores visuales en pantallas, botones, y otros componentes electrónicos. Gracias a su eficiencia energética y su capacidad de producir luz en diferentes colores, el LED ha transformado tanto la iluminación como la señalización en dispositivos modernos.

2. Propiedades clave del LED: Voltaje, Corriente y Producción de Luz

El LED es un componente que, a pesar de su tamaño compacto, tiene características eléctricas muy importantes que deben ser comprendidas para su uso correcto en proyectos electrónicos. Una de estas características es la caída de voltaje, que es la cantidad de voltaje necesario para que el LED funcione correctamente. Este valor varía dependiendo del color del LED. Por ejemplo, los LED rojos tienen una caída de voltaje típica de 1.8V, mientras que los LED verdes o azules pueden tener una caída de voltaje más alta, alrededor de 2.2V o 3.0V. Esta caída de voltaje debe ser considerada al diseñar un circuito, porque si el voltaje aplicado es demasiado alto, el LED puede quemarse, y si es demasiado bajo, no emitirá luz.

Otro aspecto fundamental al trabajar con LED es la corriente. Los LED generalmente requieren una corriente entre 10 y 20 mA (miliamperios) para funcionar correctamente. Si se les suministra una corriente mayor, pueden dañarse permanentemente. Para evitar esto, se suelen utilizar resistencias en serie con el LED. Estas resistencias limitan la cantidad de corriente que pasa a través del LED, protegiéndolo de sobrecargas y asegurando que funcione de manera segura. La selección correcta de la resistencia es crucial para garantizar que el LED reciba la corriente adecuada sin sufrir daños.



El fenómeno físico que permite a un LED emitir luz está relacionado con la recombinación de electrones y huecos en el material semiconductor. Cuando los electrones de un semiconductor se mueven debido a la corriente eléctrica, se combinan con los huecos (espacios donde deberían estar los electrones). Este proceso libera energía en forma de luz visible, que es lo que percibimos como la emisión del LED. La longitud de onda (color) de la luz emitida depende del material semiconductor utilizado en el LED.

Comprender estas propiedades es esencial para trabajar con LED de manera eficiente y segura. Si no se consideran adecuadamente el voltaje, la corriente y el fenómeno físico detrás de la emisión de luz, se corre el riesgo de dañar el LED, reduciendo su vida útil o impidiendo que funcione correctamente. Además, este conocimiento es clave para optimizar el uso de LED en diversos proyectos electrónicos, desde circuitos de señalización hasta sistemas de iluminación más complejos.

8. Conceptos básicos de electricidad

La electricidad, aunque puede parecer un tema complejo, se basa en tres conceptos fundamentales que son fáciles de comprender si los abordamos desde lo básico: el voltaje, la corriente y la resistencia. Estos tres elementos forman la base para entender cualquier circuito eléctrico, y su relación está definida por una sencilla fórmula conocida como la Ley de Ohm.

Principales conceptos: Voltaje, Corriente y Resistencia

1. Voltaje: La fuerza que impulsa los electrones

Imagina un río fluyendo por una pendiente. El voltaje es como esa pendiente: es la fuerza que impulsa a los electrones a moverse a través de un conductor, como un cable. En términos técnicos, el voltaje representa la diferencia de potencial eléctrico entre dos puntos, y se mide en voltios (V). Cuanto mayor sea el voltaje, más energía tendrán los electrones para moverse y hacer funcionar dispositivos como luces o motores.

"El voltaje es la diferencia de energía entre dos puntos debido a un desequilibrio en las cargas eléctricas de los átomos. Este desequilibrio hace que los electrones se deseen mover de un lugar a otro, creando el flujo de electricidad. En términos simples, el voltaje es la “presión” que empuja a los electrones a moverse a través de un conductor, como un cable.” EOVLOG

2. Corriente: El flujo de electrones

La corriente es el movimiento de los electrones a través de un conductor, similar al flujo del agua en el río. Técnicamente, es la cantidad de carga eléctrica que pasa por un punto en un segundo y se mide en amperios (A). Una corriente fuerte significa que muchos electrones están fluyendo, mientras que una corriente débil indica un flujo menor.

"La corriente eléctrica es el flujo ordenado de electrones a través de un material conductor, impulsado por una diferencia de voltaje. Representa el movimiento continuo de estas partículas cargadas, esencial para el funcionamiento de dispositivos eléctricos y electrónicos. Su unidad de medida es el amperio (A), y depende tanto del número de electrones que fluyen como del tiempo en que ocurre este movimiento.” EOVLOG

3. Resistencia: El freno al flujo de corriente

La resistencia es como las rocas y obstáculos en el río que dificultan el flujo del agua. En un circuito eléctrico, la resistencia es la oposición al paso de los electrones y se mide en ohmios (Ω). Los materiales como el cobre tienen una resistencia muy baja, lo que los hace excelentes conductores, mientras que otros, como la goma, tienen una resistencia alta y actúan como aislantes.

"La resistencia eléctrica es la propiedad de un material que limita el flujo de corriente en un circuito. Es como un obstáculo que dificulta el paso de los electrones, y su medida se expresa en ohmios (Ω). Cuanto mayor es la resistencia, menor será la corriente que puede pasar por el circuito.” EOVLOG

4. La Ley de Ohm: La conexión entre voltaje, corriente y resistencia

La Ley de Ohm es una regla básica de la electricidad que nos explica cómo se relacionan tres cosas importantes en un circuito eléctrico: el voltaje (V), la corriente (I) y la resistencia ®.

En pocas palabras, dice que:

“El voltaje es igual a la corriente multiplicada por la resistencia.”

Esto se escribe así:



Voltaje (V): Es la fuerza que empuja los electrones a través del circuito, medida en voltios (V).

• Corriente (I): Es el flujo de electrones que circula, medida en amperios (A).

• Resistencia ®: Es la oposición que encuentra la corriente al moverse, medida en ohmios (Ω).

Entender estos conceptos y su relación no solo te permitirá analizar y diseñar circuitos eléctricos, sino que también te ayudará a prevenir errores comunes, como conectar un dispositivo sin considerar la resistencia necesaria para protegerlo. Estos principios básicos son el primer paso para explorar un universo lleno de posibilidades en la electrónica.

💡 Sabías que ...

¿Sabías que sin los semiconductores no existirían los celulares, computadoras ni internet?

Estos materiales son el corazón de casi toda la tecnología moderna. Sin ellos, nuestro mundo digital simplemente no funcionaría.

Aplicación práctica: Cálculo de una resistencia para un LED

Cuando trabajamos con LED, es fundamental comprender cómo calcular la resistencia adecuada que debe acompañar al LED. Este paso es esencial para evitar dañarlo y garantizar que funcione correctamente. Los LED son muy sensibles a la cantidad de corriente que fluye a través de ellos, y si no colocamos la resistencia correcta, podríamos quemarlo por un exceso de corriente. Por lo tanto, entender cómo calcular la resistencia es crucial para proteger tu circuito y garantizar que el LED funcione de manera óptima.

Un LED, como cualquier componente electrónico, requiere una cantidad específica de corriente para funcionar de manera segura. Si conectamos un LED directamente a una fuente de alimentación sin una resistencia, la corriente que pasa por él podría ser demasiado alta, lo que dañaría el LED. La resistencia ayuda a limitar la corriente que fluye a través del LED y asegura que reciba solo la cantidad de corriente que puede manejar sin riesgo de daño.

Para calcular la resistencia necesaria, debemos tener en cuenta dos cosas:

1. El voltaje de la fuente de alimentación.

2. La caída de voltaje del LED

El voltaje de caída de un LED se puede encontrar en su datasheet, que es el documento técnico que proporciona toda la información necesaria sobre el componente. Para explicarlo de forma sencilla, analicemos la siguiente imagen que hemos recopilado con la información técnica de un LED estándar. Este tipo de LED es fácilmente accesible en cualquier tienda electrónica, ya que son económicos y fáciles de usar para proyectos básicos de electrónica.



Esta imagen muestra información clave sobre un LED estándar, el cual es un componente comúnmente utilizado en proyectos electrónicos. A continuación, te explico cada una de las características mencionadas para que puedas entenderlas claramente:

• Referencia: Es el código o número que identifica a ese LED específico. Es útil para buscar el componente exacto en el mercado o en el datasheet.

• Color: El color del LED indica el tipo de luz que emite como rojo, verde, amarillo, etc. Esto depende del material semiconductor utilizado dentro del LED.

• Cápsula (diámetro): Es el tamaño físico del LED, y se refiere al diámetro de la cápsula que cubre el LED.

• Longitud de onda: Este número indica la longitud de onda de la luz que emite el LED, lo que determina el color que verás. Cuanto más corta es la longitud de onda, más hacia el azul estará la luz, y cuanto más larga, más hacia el rojo.

• Corriente de alimentación: Muestra la cantidad de corriente que el LED necesita para funcionar correctamente, medida en miliamperios (mA).

• Voltaje mínimo: Indica el voltaje mínimo necesario para que el LED comience a funcionar.

• Voltaje máximo: Es el voltaje máximo que el LED puede soportar sin dañarse.

Con esta imagen, el propósito es que puedas comprender fácilmente las especificaciones más importantes de un LED estándar, ayudándote a elegir el adecuado para tu proyecto y a conectarlo correctamente para evitar dañar el componente.

Perfecto, ahora que tienes claro lo anterior, puedes utilizar la siguiente fórmula para calcular la resistencia adecuada y asegurar un funcionamiento seguro del LED:



Imaginemos que tenemos una fuente de alimentación de 5V y un LED verde. Al revisar las especificaciones del LED, sabemos que tiene una corriente de alimentación de 20 mA, un voltaje mínimo de 3 Vdc y un voltaje máximo de 3.4 Vdc. Con estos datos, podemos usar la fórmula derivada de la Ley de Ohm para calcular la resistencia adecuada, lo que nos permitirá garantizar que el LED funcione de manera segura y eficiente:



En conclusión, para encender el LED verde sin dañarlo, necesitamos utilizar una resistencia de 100 ohmios. Esta fórmula es fundamental y debe ser comprendida, ya que te permitirá calcular la resistencia adecuada para cualquier circuito que utilice un LED. Lo único que variará en cada caso será la fuente de alimentación y las especificaciones del componente LED. Con este sencillo ejemplo, has aprendido a aplicar la Ley de Ohm, una herramienta crucial para entender cómo se relacionan el voltaje, la corriente y la resistencia en un circuito. Dominar este concepto te permitirá diseñar circuitos de manera segura, optimizando el rendimiento de los componentes electrónicos y evitando daños.

---

Zona de recursos adicionales

Todo lo que necesitas para repasar, experimentar y seguir aprendiendo

📷Información básica de electrónica.jpg

📷Léelo, muy importante.jpg

📷Circuitos eléctricos.jpg

📷Componentes de un Circuitos eléctricos.jpg

📷Circuito abierto.jpg

📷Circuito cerrado.jpg

📘Ejercicios prácticos de ley de ohm.pdf

---

2. Interpretación y creación de diagramas electrónicos

El mundo de la electrónica está lleno de ideas creativas y soluciones innovadoras que dan vida a dispositivos esenciales en nuestra vida diaria. Sin embargo, para construir cualquier circuito electrónico, primero necesitamos entender cómo representar y organizar sus componentes. Aquí es donde entran en juego los diagramas electrónicos, una herramienta fundamental para cualquier estudiante, técnico o profesional en este campo.

Los diagramas electrónicos no solo son “dibujos técnicos”, son un lenguaje universal que traduce complejas conexiones físicas en esquemas simples y comprensibles. Imagina que intentas construir una casa: antes de colocar un ladrillo, necesitarás un plano detallado que indique dónde estarán las puertas, ventanas y cimientos. De forma similar, los diagramas electrónicos nos muestran cómo conectar resistencias, fuentes de alimentación, LED y otros componentes para dar forma a un circuito funcional.

1. ¿Cómo puede un diagrama electrónico ayudarte a prevenir errores al construir un circuito físico?

2. ¿Por qué crees que se utilizan símbolos universales en lugar de dibujos detallados para representar componentes electrónicos?

3. ¿Qué ventaja representa aprender a diseñar un diagrama antes de conectar físicamente los componentes?

En este tema, aprenderás a interpretar estos diagramas y a diseñar el tuyo propio. Al comprender cómo traducir un circuito físico a un esquema, estarás desarrollando una habilidad clave que te permitirá avanzar en proyectos más complejos y enfrentar desafíos de diseño con confianza.

1. La importancia de los diagramas electrónicos en la representación de circuitos

Imagina un plano arquitectónico. Antes de construir un edificio, se crea un dibujo que muestra cómo será estructurado: dónde estarán las paredes, las puertas y las ventanas. Ahora, piensa en un circuito eléctrico como ese edificio, y en un diagrama electrónico como el plano que lo guía. Los diagramas electrónicos son herramientas esenciales que permiten a los ingenieros y técnicos visualizar y planificar cómo funcionará un circuito antes de construirlo físicamente.

¿Qué son los diagramas electrónicos?

Un diagrama electrónico es una representación gráfica de un circuito eléctrico. Utiliza símbolos estándar para mostrar los componentes del circuito, como resistencias, fuentes de energía, LED, conexiones, entre otros. En lugar de dibujar los componentes tal como se ven en la realidad, usamos símbolos porque son más fáciles de interpretar y universalmente comprendidos por quienes trabajan en el área de la electrónica.

Propósito principal de los diagramas electrónicos:

• Comunicación técnica: Un diagrama actúa como un lenguaje común que permite a los ingenieros, técnicos y estudiantes entender y construir circuitos sin importar el idioma que hablen o su formación específica.

• Resolución de problemas: Cuando un circuito no funciona correctamente, el diagrama ayuda a identificar posibles fallos, ya que detalla la ubicación de cada componente y su conexión.

• Planificación eficiente: Antes de ensamblar físicamente un circuito, un diagrama ayuda a visualizar cómo funcionará, evitando errores y reduciendo costos de tiempo y materiales.



Los diagramas electrónicos no solo son un recurso práctico, sino también una herramienta estratégica que hace posible la colaboración, el análisis y el diseño eficiente. Facilitan el trabajo en equipo, aceleran el mantenimiento y aseguran que las ideas en papel se conviertan en circuitos funcionales en la realidad. Por ejemplo, si estás diseñando un circuito para encender un LED con una resistencia adecuada, el diagrama permite calcular previamente el valor exacto de la resistencia y cómo conectar los componentes para evitar dañar el LED.

Comparación práctica: Circuito físico VS su representación en un diagrama electrónico



2. Simbología básica: el lenguaje universal de los diagramas electrónicos

Cuando observamos un diagrama electrónico, nos enfrentamos a un “lenguaje” que traduce el mundo físico de los circuitos en un formato comprensible y universal. Cada línea, símbolo o ícono que aparece en estos diagramas representa un componente electrónico real y su función dentro del circuito. Este lenguaje simbólico no solo simplifica la complejidad de los circuitos físicos, sino que también permite que personas de todo el mundo puedan entender y trabajar con los mismos conceptos sin importar el idioma que hablen.

¿Qué es la simbología en los diagramas electrónicos?

En esencia, la simbología en un diagrama electrónico es como un mapa que guía a los ingenieros, técnicos y entusiastas a interpretar y construir circuitos. Cada símbolo es un “atajo visual” que representa un componente específico, como una resistencia, un LED o una fuente de alimentación. Por ejemplo, una resistencia, que en el mundo físico es un pequeño cilindro con bandas de colores, se representa en los diagramas como un zigzag o un rectángulo. Este sistema de símbolos ayuda a condensar información que de otro modo sería compleja de interpretar.

Imagina intentar explicar un circuito físico con palabras: sería como describir un rompecabezas pieza por pieza. Los símbolos, en cambio, hacen que el proceso sea rápido, claro y uniforme. Esto es crucial, ya que los diagramas electrónicos no solo se utilizan para construir circuitos, sino también para comunicarlos y analizarlos, tanto entre profesionales como en entornos educativos.

La importancia de un lenguaje estandarizado

La clave del éxito de esta simbología radica en su estandarización. A nivel mundial, los diagramas electrónicos siguen convenciones establecidas, como las normas IEC o ANSI, que garantizan que cualquier persona que lea un diagrama pueda interpretarlo correctamente, independientemente de su ubicación o formación técnica.

Por ejemplo, el símbolo de una fuente de alimentación en Estados Unidos será el mismo que en Japón o Nicaragua. Esto evita malentendidos y facilita la colaboración en proyectos internacionales. Sin un lenguaje simbólico estándar, sería un desafío enorme coordinar equipos o resolver problemas técnicos.

¿Qué es tierra y por qué es importante?

Cuando trabajamos con baterías en circuitos electrónicos, es común que el término “tierra” se utilice para referirse al terminal negativo de la batería o de la fuente de alimentación. Este concepto, aunque sencillo, es fundamental para entender cómo funciona un circuito y cómo fluye la corriente.



Imagina que una batería tiene dos terminales: uno positivo (+) y uno negativo (–). El terminal positivo es el que “suministra” la energía, mientras que el terminal negativo (conocido como tierra) sirve como el punto de retorno para que la corriente complete su recorrido. Es decir, la electricidad fluye desde el terminal positivo, atraviesa los componentes del circuito (como resistencias y LED) y regresa al terminal negativo para cerrar el circuito.

Decimos que tierra es el negativo porque en una batería el terminal negativo es el que tiene un potencial más bajo (0V) en comparación con el terminal positivo. Este potencial de 0V se toma como referencia para todo el circuito. Al conectar el terminal negativo a tierra, definimos un “nivel base” desde el cual podemos medir las diferencias de voltaje en el circuito.

Conocer que tierra suele ser el negativo de la fuente de alimentación ayuda a evitar errores comunes en el diseño y conexión de circuitos. Si accidentalmente conectas un componente de manera incorrecta, como invirtiendo los terminales de una batería, podrías dañar los componentes o impedir que el circuito funcione.

Símbolos más utilizados para la creación de diagramas electrónicos



3. Diseñando tu primer diagrama electrónico

Un diagrama electrónico es una representación visual de un circuito que permite entender cómo funcionan sus componentes y cómo están conectados entre sí. Aprender a interpretar y diseñar un diagrama es el primer paso hacia la creación de circuitos funcionales y bien estructurados. En este apartado, desglosaremos los fundamentos necesarios para leer diagramas electrónicos correctamente, detectaremos posibles errores al interpretarlos y exploraremos cómo cada componente contribuye al diseño general.

Reconocimiento del flujo de corriente en un circuito

En la mayoría de los diagramas, el flujo de corriente se representa desde el polo positivo de la fuente hacia el negativo. Este flujo atraviesa los componentes siguiendo las líneas del diagrama, que indican cómo están conectados.

Un truco para entenderlo mejor es trazar mentalmente el recorrido de la corriente desde la fuente hasta cada componente y de regreso al negativo (tierra). Pregúntate: ¿Qué sucede en cada etapa? Por ejemplo:



1. La corriente sale de la fuente positiva.

2. Llega a la resistencia, donde se reduce.

3. Ingresa al LED, que transforma la energía en luz.

4. Finalmente, regresa a la tierra o polo negativo.

Errores comunes al interpretar diagramas

Uno de los errores más frecuentes es no identificar correctamente cómo están conectados los componentes. En un diagrama, una unión entre líneas se representa con un punto. Sin este punto, las líneas que se cruzan no están conectadas. Un malentendido aquí puede llevar a conexiones incompletas o cortocircuitos en la práctica.

Algunos símbolos pueden parecerse mucho, como una resistencia y un fusible, o un diodo y un LED. Es importante estudiar los símbolos y familiarizarse con sus diferencias. Por ejemplo:



El LED tiene flechas que indican emisión de luz, mientras que un diodo normal no.

NOTA: Mantén una tabla de referencia de símbolos básicos al alcance mientras trabajas.

Interpretar diagramas electrónicos es como aprender un nuevo idioma: al principio puede parecer complicado, pero con práctica y atención a los detalles, se convierte en una herramienta invaluable. Conocer los símbolos, entender el flujo de corriente y evitar errores comunes te dará confianza al trabajar con circuitos.

Paso a paso para diseñar tu primer diagrama electrónico

Ahora te embarcarás en un proyecto emocionante: diseñar un diagrama electrónico básico para encender un LED. Este es el primer paso en tu camino hacia el dominio de los circuitos electrónicos. Comenzaremos con lo esencial: papel y lápiz, porque antes de usar herramientas digitales o construir físicamente un circuito, es fundamental entender cómo representarlo gráficamente. Dibujar el diagrama a mano te permitirá comprender la relación entre los componentes y cómo fluye la corriente eléctrica.

No te preocupes, te guiaremos para que aprendas a identificar cada elemento necesario, los conectes correctamente y des forma a tu primer diseño esquemático. Más adelante, en los próximos temas, aprenderás a transformar este diseño en un diagrama digital utilizando un simulador como Proteus, y finalmente, a construir el circuito en el mundo físico. De esta manera, tendrás una comprensión completa y práctica de cómo funcionan los diagramas, cómo interpretarlos y cómo llevarlos a la realidad. ¡Así que toma un lápiz y prepárate para encender tu creatividad electrónica!

Paso 1: Identifica los componentes electrónicos necesarios

Bueno, como vamos a diseñar un circuito con la funcionalidad de encender un LED, el primer paso es hacer un listado de los componentes que necesitaremos. Para comenzar, necesitamos algo que alimente nuestro circuito, por lo que utilizaremos una fuente de alimentación. Luego, para proteger el LED y evitar que se dañe debido a un exceso de corriente, añadiremos una resistencia eléctrica que limitará el flujo de corriente. Finalmente, el corazón de este proyecto es el LED, que será el encargado de emitir luz al encenderse. También es importante incluir el GND (tierra), que cerrará el circuito al proporcionar el retorno necesario para el flujo de corriente.

Estos son los materiales básicos que utilizaremos. Ahora, antes de continuar con el diseño, debemos identificar la simbología de cada componente, ya que en un diagrama electrónico cada elemento se representa mediante un símbolo específico.



Paso 2: Dibuja la fuente de alimentación

Lo primero que haremos es dibujar el símbolo de la fuente de alimentación, que será el componente encargado de proporcionar el voltaje y la corriente eléctrica necesarios para que los demás elementos del circuito funcionen correctamente. Recuerda que la fuente de alimentación es esencial, ya que actúa como el “motor” que impulsa el flujo de corriente a través del circuito.

Así que toma tu papel y lápiz, y dibuja la simbología de la fuente de alimentación.



Paso 3: Dibuja la resistencia eléctrica

¡Perfecto! Ahora que ya tenemos nuestra fuente de alimentación representada, recordemos que la corriente eléctrica siempre fluye desde el polo positivo hacia el circuito. Sin embargo, si conectamos directamente el LED a la fuente, existe un alto riesgo de que se dañe debido a un exceso de corriente. Para evitarlo, debemos colocar una resistencia eléctrica, ya que este componente actúa como un “controlador” de la corriente. Es decir, regula el flujo de corriente que pasa hacia el LED, protegiéndolo de sobrecargas.

Así que toma tu lápiz y dibuja el símbolo de la resistencia eléctrica, que suele representarse como una línea en zigzag o un rectángulo (según el estándar que uses). Une este símbolo con la salida del polo positivo de la fuente de alimentación utilizando líneas rectas. Estas líneas representan las conexiones físicas entre los componentes, en la práctica, estas conexiones se realizan con cables para que las terminales queden unidas.



Paso 4: Dibuja el diodo emisor de luz (LED)

¡Bien hecho hasta ahora! Ya que tenemos la resistencia eléctrica instalada para regular la corriente, ahora podemos proceder a añadir el componente principal de nuestro circuito: el LED (Diodo Emisor de Luz). Este dispositivo transformará la corriente eléctrica en luz, permitiéndonos visualizar el funcionamiento del circuito.

Dibuja el símbolo del LED, conecta el LED a la resistencia eléctrica utilizando líneas rectas. Estas líneas, como hemos mencionado, representan los cables o conexiones físicas que unen los componentes. Este paso es crucial para que el circuito tenga un flujo continuo de corriente desde la fuente, a través de la resistencia, y finalmente al LED, haciendo que este emita luz.



Nota: Es fundamental recordar que el LED (diodo emisor de luz) tiene dos terminales o patas: una positiva (ánodo) y una negativa (cátodo). En el diagrama, la dirección de la flecha dentro del símbolo del LED indica el sentido en el que permite el paso de la corriente eléctrica.

Si conectas el LED de forma invertida, la corriente eléctrica no podrá pasar porque, al ser un diodo, solo permite el flujo en una dirección. Por lo tanto, asegúrate de identificar correctamente las terminales:

• El ánodo (positivo) es donde entra la corriente eléctrica y corresponde a la pata más larga del LED. En el símbolo, es el lado donde comienza el triángulo.

• El cátodo (negativo) es por donde sale la corriente y está conectado al polo negativo o tierra. En el símbolo, es la línea recta que cierra el triángulo.

Colocar el LED en la dirección correcta es esencial para que funcione correctamente y emita luz como esperas.



¡Y listo! Ahora el LED está correctamente protegido y puede desempeñar su función sin riesgo de daño. ¡Estamos cada vez más cerca de completar nuestro diagrama electrónico!

Paso 6: Cerrando el circuito eléctrico

Ahora es momento de completar el recorrido de la corriente eléctrica cerrando el circuito. Esto es esencial, ya que para que un circuito funcione correctamente, la corriente eléctrica debe tener un camino completo desde el polo positivo hasta el polo negativo de la fuente de alimentación.

Como ya no necesitamos agregar más componentes electrónicos, simplemente conectaremos el extremo libre del LED al polo negativo de la fuente de alimentación. Este paso asegura que la corriente pueda regresar al punto de inicio y completar su recorrido.

No olvides agregar el símbolo de GND (tierra), que es fundamental en cualquier diagrama electrónico. El GND representa un punto de referencia común para el circuito y, en este caso, simboliza el retorno de la corriente al polo negativo. Este símbolo también facilita la comprensión de los diagramas al indicar claramente dónde se completa el circuito.



Paso 6: Especificaciones en los componentes electrónicos

Ahora que tienes el diagrama listo, es momento de definir las especificaciones de los componentes que usarás en tu circuito. Esto es crucial para asegurarte de que todo funcione correctamente. Vamos a hacerlo paso a paso:

1) Fuente de alimentación

Para este circuito básico, puedes optar por varias opciones según lo que tengas a mano:

• Un cargador de celular que entregue 5V, 9V, o 12V DC.

• Una batería de 5V o 9V.

• Lo importante es utilizar una fuente que proporcione un voltaje bajo, idealmente entre 2V a 12V, para proteger el LED y los demás componentes.

2) Resistencia eléctrica

La resistencia adecuada dependerá del voltaje de la fuente de alimentación y del tipo de LED que utilices. Recordemos que la resistencia tiene la función de limitar la corriente para proteger al LED de daños. Si quieres un repaso más detallado sobre cómo calcularla, puedes consultar el Capítulo I de este libro. Sin embargo, aquí tienes un cálculo rápido para las fuentes de 5V, 9V y 12V utilizando un LED de color verde:



3) Diodo Emisor de Luz (LED)

La elección del LED queda completamente a tu preferencia. Puedes optar por colores como rojo, azul, verde, amarillo, entre otros. Sin embargo, es importante recordar que el voltaje de consumo del LED varía dependiendo de su color. Debido a esta diferencia en el voltaje, tendrás que recalcular la resistencia adecuada para cada caso. Este cálculo se basa en la misma fórmula explicada en el Capítulo I. Asegúrate de realizar los ajustes necesarios para garantizar que el LED funcione correctamente y no se dañe. ¡Así podrás personalizar tu circuito con el color que prefieras mientras mantienes la funcionalidad y seguridad!

¡Excelente trabajo! Hemos completado el diseño de nuestro primer circuito eléctrico básico. Este diagrama será la base para realizar la simulación en Proteus y, posteriormente, para construir el circuito de forma física.



Recuerda que dominar este proceso es fundamental para avanzar hacia proyectos más complejos. No te pierdas el próximo capítulo, donde continuaremos ampliando tus conocimientos y llevaremos este diseño al siguiente nivel. ¡Prepárate para seguir aprendiendo y creando!

---

Zona de recursos adicionales

Todo lo que necesitas para repasar, experimentar y seguir aprendiendo

📷Definición de Tierra GND.jpg

📷Muy importante, ¡léelo!.jpg

📷Símbolos utilizados en electrónica.jpg

📷Tabla Especificaciones de LED Común.jpg

📷Tu Primer Diagrama Eléctrico.jpg

📘Calcular Resistencia para un LED.pdf

---

3. Introducción a la simulación en Proteus

Cuando hablamos de electrónica, la parte más emocionante es ver cómo nuestros circuitos cobran vida. Sin embargo, antes de conectar cables, insertar componentes y montar un circuito físicamente, es importante primero entender cómo funcionan esos componentes en conjunto. Aquí es donde la simulación se vuelve una herramienta invaluable. En este capítulo, vamos a explorar Proteus, un software de simulación que te permitirá experimentar con circuitos electrónicos de manera virtual.

Imagina que estás diseñando un circuito para encender un LED. En lugar de construirlo físicamente y arriesgarte a cometer errores que puedan dañar tus componentes o tu equipo, puedes recrear el mismo circuito en un entorno digital, probarlo, ajustarlo y aprender de él sin ningún riesgo. Eso es exactamente lo que ofrece Proteus: la posibilidad de experimentar, aprender y corregir errores antes de poner en práctica tus ideas en el mundo real.

Proteus no solo es un simulador de circuitos, también te permite ver cómo funcionan los componentes electrónicos en un entorno virtual, lo que hace que aprender electrónica sea mucho más accesible y menos intimidante. Ya sea que seas un principiante o un ingeniero avanzado, este software puede ayudarte a visualizar y probar tus ideas rápidamente, dándote la libertad de equivocarte, aprender y mejorar.

En este tema te vamos a guiar paso a paso para instalar el programa, conocer su interfaz de usuario básica y realizar un circuito simple: encender un LED.

1. ¿Qué es Proteus y por qué es crucial para el diseño y la simulación de circuitos electrónicos?

En el mundo de la electrónica, a menudo surgen preguntas sobre cómo asegurar que un circuito funcionará correctamente antes de invertir tiempo y dinero en construirlo físicamente. Imagina poder crear un circuito en tu computadora, probarlo, ajustar sus componentes y ver cómo responde, todo sin tener que tocar un solo componente real. Eso es exactamente lo que hace Proteus, un potente software de simulación de circuitos electrónicos.

Proteus es una herramienta de diseño y simulación que permite a los usuarios crear y probar circuitos electrónicos de forma virtual, sin necesidad de componentes físicos. Con Proteus, no solo puedes diseñar un circuito, sino que también puedes simular su comportamiento y ver cómo interactúan sus componentes. Esta capacidad de simular es fundamental para la ingeniería electrónica, ya que te permite verificar y validar un circuito antes de construirlo físicamente, lo que reduce significativamente los riesgos y errores.

La simulación es uno de los mayores avances que ofrece Proteus. ¿Alguna vez has tenido una idea para un circuito, pero temías que algo pudiera salir mal al probarlo en la vida real? Con Proteus, puedes realizar estas pruebas sin ningún riesgo. Desde una simple conexión de un LED hasta circuitos más complejos que involucran microcontroladores o sistemas embebidos, Proteus ofrece un entorno seguro para experimentar. No solo te permite ver cómo se comportan los componentes, sino también analizar las señales y el flujo de corriente de manera precisa. Esto te da la oportunidad de corregir cualquier error antes de que se convierta en un problema costoso o peligroso en el mundo real.

Relevancia en la educación y en el mundo profesional

Proteus se ha convertido en una herramienta esencial tanto para estudiantes como para profesionales de la electrónica. Para los estudiantes, es una forma de entender los principios fundamentales de los circuitos electrónicos sin la necesidad de equipos costosos o espacio físico para construir los circuitos. La interfaz intuitiva de Proteus hace que el aprendizaje sea accesible, incluso para aquellos que no tienen experiencia previa en el campo.

En el ámbito profesional, Proteus es utilizado por ingenieros y diseñadores electrónicos para crear prototipos virtuales de sus diseños. Este software les permite probar ideas de manera rápida y eficiente, acelerando el proceso de desarrollo de productos y reduciendo los costos asociados con la construcción de prototipos físicos. Al validar sus diseños en un entorno simulado, pueden asegurarse de que todo funcione correctamente antes de pasar a la fabricación real.

Reducción de errores y costos

Una de las principales ventajas de usar Proteus es la reducción de errores. En la construcción de circuitos físicos, un pequeño error puede hacer que todo el diseño falle, lo que lleva a costos adicionales y retrasos en el proyecto. Proteus permite identificar estos errores de manera temprana, de modo que los usuarios pueden corregirlos sin incurrir en gastos innecesarios. Además, como todo el proceso de prueba ocurre en un entorno digital, se eliminan los riesgos asociados con las pruebas físicas, como sobrecalentamientos o cortocircuitos.

Proteus no solo es un software de simulación, sino una herramienta educativa y profesional poderosa que hace posible diseñar, probar y validar circuitos sin tener que construir un prototipo físico. Ya sea que estés comenzando en la electrónica o seas un ingeniero experimentado, Proteus te ofrece un entorno seguro, eficiente y accesible para explorar tus ideas y mejorar tus proyectos. Al permitirte ver cómo interactúan los componentes en un circuito, facilita la comprensión de conceptos complejos y te prepara para llevar tus diseños al siguiente nivel.

Seguridad al experimentar

Cuando comenzamos a aprender sobre electrónica, uno de los mayores desafíos es comprender cómo interactúan los componentes dentro de un circuito. La teoría detrás de los circuitos eléctricos puede ser compleja, pero con las herramientas adecuadas, como Proteus, este proceso de aprendizaje se convierte en algo mucho más accesible y seguro. Uno de los aspectos más valiosos de la simulación en Proteus es la seguridad que proporciona al experimentar con circuitos. A menudo, cuando trabajamos con componentes reales, un simple error puede causar un corto circuito, dañar un componente, o incluso poner en riesgo la integridad de tu equipo o tu seguridad, con Proteus, puedes diseñar y probar tus circuitos sin preocuparte por estos riesgos.

Proteus tiene capacidad para facilitar la visualización de circuitos electrónicos complejos. Muchos conceptos en electrónica, como los sistemas de comunicación, los circuitos de control o las redes de microcontroladores, pueden ser difíciles de entender solo con diagramas estáticos. Proteus permite ver en tiempo real cómo fluyen las señales eléctricas y cómo interactúan los diferentes componentes. Esto te ayuda a visualizar lo que sucede dentro de tu circuito, lo que facilita la comprensión de conceptos abstractos como la frecuencia de oscilación, el comportamiento de un transistor o la señalización en un sistema digital. De este modo, los estudiantes pueden ver cómo una resistencia, un condensador o un microchip afecta el comportamiento global del circuito, todo antes de pasar a la práctica física.

El valor de Proteus se extiende a una gran variedad de proyectos electrónicos. Tomemos como ejemplo el diseño de un sistema de control para un hogar inteligente. Si deseas diseñar un sistema para controlar las luces y la temperatura de una casa, necesitas asegurarte de que los sensores, interruptores y actuadores interactúen correctamente. Con Proteus, puedes crear un modelo virtual de este sistema, probar cómo responden los componentes a diferentes condiciones y ajustar los parámetros hasta obtener el resultado deseado, todo sin la necesidad de tener un prototipo físico.

Otro ejemplo claro son los sistemas de comunicación, como los transmisores y receptores de señales. Proteus te permite simular el comportamiento de estos circuitos, permitiéndote verificar su desempeño antes de implementar una versión real. Además, en el diseño de dispositivos de uso diario, como un reloj digital o una alarma, puedes probar cómo los circuitos y los componentes responden a la programación y a las variaciones de voltaje, asegurándote de que todo funcione de manera eficiente y segura.

2. Instalación de Proteus: Primeros pasos para comenzar

En este apartado, se explicará de manera detallada y paso a paso cómo descargar e instalar la versión profesional 8.13 de Proteus en sistemas operativos Windows 7, 8, 9 y 10. La instalación será presentada de forma fácil, segura y clara, asegurando que puedas empezar a utilizar este potente simulador para diseñar y probar tus circuitos electrónicos sin complicaciones.

Paso 1: Proceso de descarga del simulador

El primer paso es descargar el archivo de instalación, que tiene un tamaño de 998 MB. Para ello, dirígete al siguiente enlace y haz clic en el botón “Download” para iniciar la descarga de forma automática.

--------Descarga el simulador Proteus--------



Una vez descargado, verás un icono con tres libros, lo que indica que se trata de un archivo comprimido en formato RAR. Haz clic derecho sobre el archivo y selecciona la opción “Extraer en Proteus 8.13”. Esto generará una nueva carpeta que contendrá todos los archivos necesarios para el programa.





Paso 2: Instalación del programa proteus

Ahora comenzaremos con la instalación del simulador. Una vez dentro de la carpeta, haz clic en el archivo denominado “Proteus 8.13 SP0 Pro” para iniciar el proceso.



A continuación, seguiremos algunos pasos para comenzar con la instalación. Por favor, haz click en los botones indicados en las imágenes que verás a continuación.





Esperamos que se complete el proceso de instalación:





Una vez que encuentres y abras el programa, estará listo para usarse.



Debemos instalar las librerías, por favor seguir las siguientes instrucciones:





Ahora nos vamos a la carpeta que descargamos y nos vamos a la carpeta que dice “Librerías Arduino Proteus” y copiamos la carpeta que dice “DATA”



Y nos vamos a la anterior carpeta y pegamos

Con esto hemos finalizado la instalación del simulador Proteus. Ahora, gracias a este procedimiento, podrás acceder a todas las funciones necesarias para simular y probar tus circuitos electrónicos de manera efectiva.

3. Conociendo la interfaz de usuario de Proteus

En este apartado, realizaremos un recorrido por la interfaz de usuario de Proteus. Te explicaremos los conceptos básicos para que puedas realizar tu primera simulación de un circuito electrónico, el cual diseñaste en el tema anterior. La estructura de este artículo está pensado para guiarte paso a paso: primero aprenderás a hacer el diagrama electrónico en papel, luego lo llevarás a la simulación utilizando Proteus, y finalmente podrás implementarlo de forma física. Esta introducción a la interfaz de Proteus te proporcionará las herramientas necesarias para comenzar a simular, pero no te preocupes, esto es solo el principio. En futuros libros digitales profundizaremos exclusivamente en el uso de Proteus, para que sigas ampliando tus conocimientos de manera más avanzada.

Pantalla de inicio

Al abrir el simulador Proteus, se presenta la pantalla de inicio, desde donde podemos crear un nuevo proyecto para comenzar con la simulación. En este paso, es necesario asignar un nombre al proyecto y seguir las instrucciones que se detallan a continuación.













Interfaz de trabajo de simulación



Barra de herramienta principal

Ubicada en la parte superior de la pantalla, esta barra contiene las opciones principales del software, organizadas en menús desplegables. Aquí encontramos funciones esenciales como:



File: Permite crear, abrir, guardar y exportar proyectos.

Edit: Contiene herramientas para modificar el diseño del circuito, como copiar, pegar, deshacer y rehacer cambios.

View: Nos permite personalizar la apariencia de la interfaz y activar o desactivar paneles.

Tool: Incluye opciones avanzadas como configuración de simulación y personalización de componentes.

Design: Contiene herramientas para crear y modificar el diseño del circuito, agregar componentes, conectar elementos y configurar el espacio de trabajo.

Debug: Permite depurar el circuito en simulación, analizar señales, detectar errores y realizar pruebas en tiempo real para garantizar su correcto funcionamiento.

Library: Accede a la biblioteca de componentes electrónicos disponibles en Proteus. Desde aquí podemos buscar, agregar y personalizar dispositivos para nuestro diseño.

Template: Proporciona plantillas prediseñadas para proyectos, lo que facilita el inicio de un diseño con configuraciones predefinidas.

System: Contiene configuraciones generales del software, como ajustes de visualización, opciones de hardware y preferencias del usuario.

Help: Proporciona acceso a la documentación de Proteus, tutoriales y guías de uso para resolver dudas y aprender más sobre sus herramientas.

El espacio de trabajo (Área de diseño del circuito)

Es la zona central de la pantalla y el lugar donde diseñaremos nuestros circuitos. Aquí podemos colocar componentes, interconectarlos y realizar simulaciones. Es un área similar a un lienzo en blanco, donde podemos mover, rotar y organizar los elementos del circuito de forma libre.



En este espacio es importante tener en cuenta:

• Podemos hacer zoom con la rueda del mouse para acercarnos o alejarnos del circuito.

• Podemos movernos por el espacio de trabajo haciendo click y arrastrando con el botón derecho del mouse.

• El diseño del circuito debe organizarse de manera ordenada para facilitar su comprensión y depuración.

Panel de componentes

Ubicado generalmente en el lado izquierdo de la pantalla, este panel nos permite buscar y seleccionar los componentes electrónicos que utilizaremos en el diseño. Proteus cuenta con una extensa biblioteca de componentes que incluye resistencias, condensadores, transistores, microcontroladores, pantallas LCD, sensores y muchos más.



La barra de simulación

Ubicada en la parte inferior de la pantalla, esta barra contiene los controles necesarios para ejecutar la simulación del circuito. Entre sus principales funciones encontramos:



• Botón de Play: Inicia la simulación.

• Botón de Pausa: Permite detener la simulación temporalmente.

• Botón de Stop: Detiene completamente la simulación y reinicia el circuito.

La interfaz de Proteus ha sido diseñada para ser intuitiva y eficiente, permitiéndote acceder fácilmente a sus herramientas y paneles. Familiarizarte con cada elemento te brindará la capacidad de diseñar circuitos de manera más organizada, optimizar tu flujo de trabajo y aprovechar al máximo las potentes funciones de simulación que ofrece el programa.

Ahora es momento de dar el siguiente paso: realizar tu primera simulación en Proteus.

4. Realizando tu primera simulación: Encender un LED

En el tema anterior, diseñamos un diagrama electrónico en papel, dando el primer paso en la creación de circuitos. Ahora, llevaremos ese diseño a Proteus para simular su funcionamiento en un entorno virtual.



No te preocupes si este proceso es nuevo para ti, si lograste comprender cómo elaborar un diagrama en papel, ahora podrás verlo en acción a través de la simulación. Te guiaremos paso a paso para que entiendas cada detalle y puedas aplicar este conocimiento de manera práctica.

Paso 1: Lista de componentes electrónicos

El primer paso es tener los componentes electrónicos listo en la simulación, si revisamos el diagrama electrónico, necesitamos: fuente de alimentación, resistor, LED y GND.

Para añadir los componentes a nuestro circuito, debemos dirigirnos al Panel de Componentes. Dentro de este panel, ubicamos y seleccionamos el icono llamado “Component Mode”. Luego, hacemos click en el icono con la letra “P”, que nos permitirá acceder a la biblioteca de componentes disponibles en Proteus.



Nos saldrá una ventana donde debemos irnos a la barra que dice “Keywords” donde debemos escribir el nombre del componente, por ejemplo, para conseguir la fuente de alimentación debemos escribir: vsource





Hacemos clic en “Aceptar”, y automáticamente seremos dirigidos al espacio de trabajo. Para asegurarnos de que todo está correctamente seleccionado, revisamos la lista de componentes y verificamos que la fuente de alimentación esté incluida.



Excelente, ahora haremos el mismo procedimiento para seleccionar el componente Resistor y el Componente LED.

Para el componente resistor debemos escribir “Resistor”



Para el componente diodo emisor de luz debemos escribir “LED”, donde usaremos el LED de color azul:



Excelente, debemos tener estos 3 componentes en nuestra lista:



Paso 2: Mover los componentes electrónicos al “Espacio de trabajo”

Ahora que estamos en el “Espacio de Trabajo”, debemos revisar nuestra lista de componentes electrónicos, donde contamos con tres elementos. Seleccionamos uno y lo arrastramos al “Espacio de trabajo”. Es importante guiarnos por el diagrama que elaboramos en papel, ya que el objetivo es trasladarlo correctamente a la simulación en Proteus.





Paso 3: Realizar las conexiones de los componentes electrónicos

El siguiente paso consiste en conectar los componentes electrónicos. En el diagrama electrónico en papel, las conexiones se hacían mediante trazos rectos que unían los terminales de los componentes. Cada componente tiene dos patas (o terminales, en términos técnicos), y debemos unir un terminal de un componente con el terminal correspondiente de otro. Este mismo principio se aplica en la simulación: para cerrar el circuito, debemos conectar adecuadamente los componentes.

Como se observa en la figura 67, los componentes están correctamente colocados, ya que el terminal positivo de la fuente de alimentación está conectado al resistor, y el LED permitirá el paso de corriente eléctrica, comenzando desde su ánodo. Esta lógica de conexión y polaridad fue explicada previamente en el tema anterior.



Paso 4: Colocar el GND

Recordemos que siempre debemos colocar el GND en un circuito electrónico, esto es muy esencial y se explicó la lógica en el tema anterior. Para buscar el GND debemos irnos al panel de componentes:



Paso 5: Especificaciones en los componentes electrónicos

Ahora, debemos asignar los valores de cada componente, donde es necesario para configurar correctamente la fuente de alimentación y el resistor. Por ejemplo, para ajustar la fuente de alimentación, nos dirigimos al “Espacio de Trabajo”, buscamos el símbolo de la fuente y hacemos doble click izquierdo sobre él. Esto abrirá una ventana donde podremos modificar su valor y ajustar sus parámetros según sea necesario.



Y haremos lo mismo con el componente Resistor y debemos tenerlo exactamente igual que como lo diseñamos en papel:





Paso 6: Simulación del circuito

Ahora, pasemos a la simulación. Dirígete a la “barra de simulación” y haz click en el botón de “Play”. Verás cómo el diodo emisor de luz (LED) se enciende, lo que indica que el circuito está funcionando correctamente.



¡Excelente trabajo! Has aprendido a elaborar un diagrama electrónico en papel en el tema anterior y a simular ese mismo circuito en Proteus en este tema. ¡Felicitaciones! Ahora, nos prepararemos para dar el siguiente paso: en el próximo tema, construiremos el circuito físicamente.

---

Zona de recursos adicionales

Todo lo que necesitas para repasar, experimentar y seguir aprendiendo

📘Proteus_La Herramienta para Electrónicos.pdf

---

4. Armando tu Primer Circuito: ¡Encendiendo un LED!

Hasta ahora, has recorrido un camino fascinante en el mundo de la electrónica. En el segundo tema, aprendiste a diseñar tu primer circuito en papel, comprendiendo los fundamentos de los componentes eléctricos y su conexión lógica. Luego, en el tema anterior , llevaste ese mismo diseño a un entorno digital con Proteus, donde experimentaste con la simulación sin riesgos, detectando posibles errores antes de construirlo físicamente. Ahora, ha llegado el momento de dar el siguiente paso: ¡construir tu circuito en el mundo real!

Imagínalo por un momento: tomas una protoboard, insertas una resistencia, conectas un LED y, al presionar la fuente de alimentación, ¡la luz se enciende! Puede parecer algo simple, pero detrás de ese pequeño destello hay todo un universo de principios eléctricos en acción. ¿Por qué el LED necesita una resistencia? ¿Cómo fluye la corriente a través del circuito? ¿Qué ocurre si conectamos mal un componente?

En este tema, te guiaré paso a paso para que construyas físicamente el mismo circuito que diseñaste y simulaste previamente. Aprenderás a identificar correctamente los pines de cada componente y realizar conexiones seguras. Además, entenderás la importancia de la protoboard como una herramienta de prueba y cómo evitar errores comunes al ensamblar tu circuito.

Para retarte a pensar más allá de solo seguir instrucciones, te dejo algunas preguntas para reflexionar a lo largo de este tema:

• ¿Qué ventajas tiene simular un circuito antes de construirlo físicamente?

• ¿Cómo puedes estar seguro de que has conectado cada componente en la posición correcta?

• ¿Qué sucedería si inviertes la polaridad del LED o lo conectas sin una resistencia?

• ¿Cuáles son los errores más comunes al armar un circuito y cómo puedes evitarlos?

• ¿Cómo puedes aplicar lo aprendido en proyectos más complejos?

Recuerda que la clave para dominar la electrónica es experimentar, equivocarse y aprender en el proceso. Ahora, ¡vamos a construir tu primer circuito real y a encender tu primer LED!

1. Preparando el Terreno: Materiales y Herramientas

Antes de construir cualquier circuito eléctrico, es fundamental asegurarse de contar con los materiales y herramientas adecuadas. Imagina que estás a punto de cocinar una receta por primera vez: antes de encender la estufa, necesitas reunir los ingredientes, medir las cantidades y asegurarte de que todo esté en orden. En electrónica, el proceso es muy similar. Tener los materiales correctos y revisar previamente los valores de cada componente evitará errores y te permitirá ensamblar tu circuito de manera eficiente y segura.

A continuación, te presento una lista detallada de los elementos esenciales que utilizaremos para este circuito eléctrico:



Materiales necesarios

1. Protoboard



Este es el lienzo donde armarás tu circuito. Se trata de una placa con filas y columnas de orificios conectados internamente, diseñada para montar circuitos de forma rápida y sin necesidad de soldadura. Su estructura interna facilita la conexión de los componentes sin dañarlos, permitiéndote realizar modificaciones con facilidad.

2. Dioso emisor de luz (LED)



Es el protagonista de este proyecto. Un LED es un componente que emite luz cuando la corriente eléctrica fluye a través de él en la dirección correcta. Es importante identificar sus terminales: el ánodo (+) es la pata más larga, y el cátodo (-) es la pata más corta. Si lo conectas al revés, el LED no encenderá.

3. Resistencia eléctrica



Su función es limitar la cantidad de corriente que pasa a través del LED. Sin esta resistencia, el LED podría recibir más corriente de la que puede soportar y quemarse.

4. Cables de conexión



Son los conductores que permitirán la interconexión entre los diferentes componentes dentro de la protoboard. Para este circuito, utilizaremos cables macho-macho o cable UTP, ya que los insertaremos en los orificios de la protoboard.

5. Fuente de alimentación



Este es el componente que proporcionará la energía necesaria para que el circuito funcione. Si usas una fuente de alimentación regulable, asegúrate de ajustar el voltaje adecuado antes de conectar el circuito.

Revisión previa: Verificación de valores

Antes de ensamblar el circuito, es importante revisar los valores de los componentes para asegurarnos de que todo funcione correctamente. En este punto, debes calcular la resistencia adecuada para proteger el LED y verificar que la fuente de alimentación proporcione el voltaje correcto.

Recuerde que la resistencia adecuada dependerá del voltaje de la fuente de alimentación y del tipo de LED que utilices. Si quieres un repaso más detallado sobre cómo calcularla, puedes consultar el Capítulo I de este libro digital. Sin embargo, aquí tienes un cálculo rápido para las fuentes de 5V, 9V y 12V utilizando un LED de color verde:



Objetivo de esta práctica

Al finalizar esta parte, tendrás todo lo necesario para ensamblar tu primer circuito en la protoboard, contar con los materiales correctos y haber revisado los cálculos previos garantizará que el montaje sea exitoso y funcional.

En la siguiente sección, aprenderás cómo colocar cada componente en la protoboard, siguiendo un esquema lógico para que el circuito funcione correctamente.

"Recuerda que la clave para avanzar en la electrónica es comprender por qué usas cada componente y cómo interactúan entre sí. Si dominas este concepto desde el principio, más adelante podrás diseñar circuitos más complejos con confianza. ¡Sigamos adelante!” EOVLOG

2. Paso a Paso: Ensamblando tu Primer Circuito en la Protoboard

Ahora que tienes todos los materiales listos y has verificado los valores de los componentes, es momento de transformar tu diseño del papel en un circuito real. Gracias al diagrama eléctrico que elaboraste previamente, ya cuentas con una guía clara para ensamblar cada componente en su lugar correcto. Además, la simulación en Proteus te permitió anticipar su funcionamiento, por lo que ahora solo queda replicarlo en el mundo físico. Sigamos paso a paso el proceso y con cada conexión entenderás mejor cómo la teoría cobra vida. ¡Manos a la obra!

Paso 1: Conecta la fuente de alimentación en la protoboard

Hemos seleccionado un cargador de 12V como fuente de alimentación, lo que significa que se conecta a una toma de corriente de 120V AC y entrega 12V en su salida. Sin embargo, no te preocupes si no cuentas con uno exactamente igual, ya que también puedes utilizar una batería, siempre que proporcione un voltaje adecuado de 5V, 9V o 12V.

Ahora bien, en la protoboard notarás dos filas laterales marcadas con los símbolos “+” y “-”. Estas líneas están diseñadas para la distribución de la alimentación, por lo que aquí conectaremos la fuente de alimentación. Cada orificio de estas filas compartirá el mismo potencial, permitiéndonos distribuir el voltaje de manera uniforme en el circuito. ¡Asegúrate de respetar la polaridad para evitar errores en la conexión!



Paso 2: Conecta el resistor en la protoboard

¡Excelente! Ya tenemos nuestra fuente de alimentación lista, ahora es momento de seleccionar la resistencia adecuada. Dado que estamos utilizando una fuente de 12V, hemos calculado teóricamente un valor de 450Ω para el resistor. Sin embargo, este valor no necesita ser exacto, podemos emplear una resistencia de un valor ligeramente mayor sin afectar demasiado el funcionamiento del circuito. En este caso, hemos optado por una resistencia de 1KΩ.

Es importante recordar que, si usamos un valor de resistencia demasiado alto, el LED podría no encenderse, ya que la corriente quedaría excesivamente limitada. Por otro lado, si la resistencia es demasiado baja, el LED podría quemarse debido a un exceso de corriente. Si tienes una fuente de alimentación con un voltaje diferente, debes calcular el valor de la resistencia según lo aprendido en el segundo tema.

Ahora, inserta la resistencia en cualquier orificio de la protoboard y conéctala a la fuente de alimentación. Para ello, usa un cable jumper o un cable UTP (en este caso, utilizaremos cable UTP). Asegúrate de que un extremo de la resistencia esté conectado al polo positivo de la fuente de alimentación y de que el cable esté insertado en el mismo orificio que la terminal de la resistencia. De este modo, la corriente eléctrica fluirá a través del resistor, cumpliendo su función de limitar el flujo de electrones y protegiendo el LED de daños.



Paso 3: Conecta el LED en la protoboard

Ahora es momento de colocar el LED en la protoboard. Hasta este punto, la corriente eléctrica fluye desde la fuente de alimentación a través de la resistencia, pero aún necesita continuar su recorrido. Siguiendo la lógica del circuito, la corriente debe ingresar al terminal positivo del LED, conocido como ánodo, que es la pata más larga del componente.

Para garantizar una conexión adecuada, inserta la pata positiva del LED en la misma columna vertical donde está conectada la terminal libre del resistor. De este modo, la corriente podrá fluir correctamente hacia el LED, permitiendo su encendido cuando completemos el circuito. Recuerda que una conexión incorrecta puede impedir el funcionamiento del circuito, así que verifica bien la orientación del LED antes de continuar.



Otra opción es colocar el LED en una posición más alejada dentro de la protoboard y conectar sus terminales utilizando un cable. Este método es igualmente válido, ya que el cable actúa como un puente que permite el flujo de corriente eléctrica, estableciendo la conexión entre los componentes. La elección entre uno u otro dependerá de la organización y disposición que prefieras para tu circuito.



Paso 4: Cerrando el circuito

Para finalizar, solo nos queda completar el circuito. La terminal libre del LED, que corresponde al cátodo (pata más corta y de polaridad negativa), debe conectarse a la línea de voltaje negativo de la fuente de alimentación en la protoboard. Esto permitirá que la corriente fluya correctamente y el circuito quede completamente cerrado.



Resultado final

Ahora llega el momento de comprobar el resultado. Si estás utilizando un cargador de 12V como fuente de alimentación, simplemente conéctalo al enchufe para suministrar energía al circuito. En cambio, si optaste por baterías, es recomendable conectarlas solo después de haber finalizado completamente el ensamblaje. Esto se debe a una regla fundamental de seguridad en electrónica: nunca manipules un circuito mientras está energizado. Asegúrate siempre de que la fuente de alimentación esté apagada antes de realizar ajustes o modificaciones en tu montaje.



¡Excelente! Has completado tu primer circuito eléctrico. Ahora, es momento de reflexionar sobre la lógica detrás de este montaje. Analicemos cómo fluye la corriente, cómo cada componente cumple una función específica y cómo todo se conecta de manera sencilla pero efectiva para hacer que el LED se encienda.

3. Reflexionando sobre lo aprendido

¡Felicidades! Has ensamblado tu primer circuito en una protoboard y has logrado encender un LED. Pero, más allá del ensamblaje físico, es fundamental comprender la lógica electrónica detrás de este pequeño circuito. Vamos a analizarlo paso a paso y de manera interactiva.

El viaje de la corriente: ¿Por dónde comienza todo?

Imagina la electricidad como un río que fluye por un canal. En este caso, la fuente de alimentación de 12V es el origen de ese río, proporcionando el flujo de electrones que recorrerá todo el circuito.

Cuando conectamos el cargador a la corriente alterna de la pared, dentro de él ocurre una conversión: la corriente alterna (AC) se transforma en corriente directa (DC), que es la que necesitamos para alimentar el LED.



La resistencia: El guardián del flujo de corriente

El siguiente componente en la ruta es la resistencia de 1KΩ. Su función es fundamental: limitar la cantidad de corriente que pasa hacia el LED.

Aquí hay una comparación sencilla: imagina que la electricidad es como el agua en una tubería. Si el flujo es demasiado fuerte, podría dañar los componentes del circuito. La resistencia actúa como una válvula que regula este flujo, asegurando que el LED reciba solo la cantidad de corriente que necesita.

Si la resistencia fuera menor, digamos 220Ω, el LED brillaría con más intensidad porque estaría recibiendo más corriente. Pero si la resistencia fuera demasiado alta, como 10KΩ, la corriente sería tan baja que el LED apenas se encendería o no emitiría luz.



El LED: Transformando electricidad en luz

Ahora llegamos al protagonista del circuito: el LED (Diodo Emisor de Luz). Su función es simple pero fascinante: convertir la corriente eléctrica en luz visible.

Cuando la corriente fluye a través del LED, los electrones dentro del material semiconductor del diodo se excitan y liberan energía en forma de fotones, que es la luz que vemos.

Un error común es conectar el LED al revés. Recuerda que este componente tiene polaridad:

• La pata larga (ánodo) debe ir al positivo de la fuente.

• La pata corta (cátodo) debe ir al negativo.



Cierre del circuito: ¿Dónde termina la corriente?

Después de atravesar la resistencia y el LED, la corriente necesita completar su ciclo para que el circuito funcione. La terminal negativa del LED se conecta a la línea negativa de la protoboard, cerrando así el circuito hacia la fuente de alimentación.

Aquí hay una regla esencial en electrónica: para que un circuito funcione, debe haber un camino completo para la corriente.



Este circuito puede parecer simple, pero encierra conceptos fundamentales de la electrónica:

• Fuente de alimentación: Proporciona la energía eléctrica necesaria.

• Resistencia: Regula el flujo de corriente, evitando que el LED se queme.

• LED: Convierte electricidad en luz visible.

• Conexiones adecuadas: La corriente sigue un camino lógico desde el positivo hasta el negativo.

4. Explorando Nuevas Conexiones: Circuitos Adicionales con LED para Seguir Aprendiendo

En esta sección, expandiremos tu conocimiento construyendo nuevos circuitos con LED, usando los mismos materiales que ya conoces. Exploraremos el diseño del diagrama electrónico, su simulación en Proteus y el ensamblaje físico, explicando el funcionamiento de cada circuito. Este es solo el comienzo de tu camino en la ingeniería electrónica, con EOVLOG, seguirás descubriendo más componentes, teoría avanzada y proyectos emocionantes en nuestros próximos libros, para que domines por completo este fascinante mundo. ¡Sigue aprendiendo y llevando tus ideas a la realidad!

Encendido de tres LED en serie







Cuando conectamos tres LED en serie, estamos obligando a que la misma corriente fluya a través de todos ellos, mientras que el voltaje total de la fuente se distribuye entre cada LED. Esto significa que, si la suma de las caídas de voltaje de los LED supera el voltaje de la fuente, el circuito no funcionará correctamente. Por ejemplo, si cada LED rojo requiere aproximadamente 2V, y usamos una fuente de 9V, la caída total será de 6V, dejando un margen de 3V que deberá disiparse a través de una resistencia para regular la corriente y evitar daños en los LED. Sin embargo, si intentamos conectar tres LED azules en serie, que pueden requerir 3V cada uno, la caída total de 9V igualará el voltaje de la fuente, permitiendo un funcionamiento óptimo.

Este ejercicio nos permite comprender cómo se distribuye la energía en un circuito en serie y la importancia de conocer los valores eléctricos de cada componente. Si te preguntas qué ocurre si conectamos más LED en serie o cómo se comportaría este circuito con diferentes fuentes de alimentación, no te preocupes. En los próximos libros de EOVLOG, profundizaremos en el concepto de circuitos en serie y paralelo, cómo optimizar su rendimiento y cómo aplicar estos conocimientos en proyectos electrónicos más avanzados. ¡Sigue explorando y no dejes de aprender!

Encendido de dos LED en paralelo







Cuando conectamos dos LED en paralelo, cada uno recibe el mismo voltaje que la fuente de alimentación, pero la corriente se divide entre ellos. A diferencia del circuito en serie, donde el voltaje se reparte entre los componentes, aquí cada LED opera con su voltaje nominal. Sin embargo, es fundamental colocar una resistencia en serie con cada LED para limitar la corriente de manera individual. Si no lo hacemos, los LED podrían recibir más corriente de la necesaria y dañarse. Por ejemplo, si usamos una fuente de 9V y LED rojos que requieren 2V, cada LED necesitará su propia resistencia calculada para regular la corriente de forma adecuada.

Este montaje nos enseña un principio clave en electrónica: en un circuito en paralelo, los componentes pueden operar independientemente con el mismo voltaje, pero la fuente debe suministrar suficiente corriente para todos. En próximos libros de EOVLOG, exploraremos más sobre circuitos en paralelo, su aplicación en sistemas eléctricos reales y cómo diseñar configuraciones óptimas para evitar sobrecargas y mejorar la eficiencia. ¡Sigue practicando y dominando el increíble mundo de la electrónica!

Cambio de intensidad del LED con resistencias diferentes







En este escenario, analizamos cómo la resistencia eléctrica influye directamente en la intensidad luminosa del LED. Cuando utilizamos una resistencia de 1KΩ, el LED recibe una mayor cantidad de corriente, lo que resulta en una luz más brillante. Sin embargo, al aumentar la resistencia a 10KΩ, la corriente que fluye a través del LED se reduce considerablemente, provocando que su brillo disminuya notablemente. Esto sucede porque, según la Ley de Ohm (V = IR), al aumentar la resistencia, la corriente se reduce, limitando el flujo de electrones que excitan los átomos del material semiconductor del LED, reduciendo la emisión de luz.

Este principio es esencial en la electrónica, ya que nos permite controlar el comportamiento de los componentes ajustando la resistencia en el circuito.

5. Agradecimiento final

Llegar hasta este punto no es solo un logro para mí como autor, sino también para ti como lector, porque has dado el primer paso en este fascinante camino de la ingeniería electrónica. Aprender a diseñar y ensamblar tu primer circuito no es solo una habilidad técnica, sino una puerta de entrada a un universo de posibilidades donde la creatividad y el conocimiento transforman ideas en realidad.

Quiero agradecerte por confiar en este artículo electrónico y en el proceso de aprendizaje que hemos recorrido juntos. Cada concepto, cada circuito y cada explicación fueron pensados para que comprendieras no solo cómo funcionan los componentes electrónicos, sino por qué funcionan de esa manera. Ahora, no solo puedes encender un LED, has adquirido una base sólida que te permitirá comprender circuitos más complejos y desarrollar habilidades esenciales para proyectos más ambiciosos.

El aprendizaje en la electrónica, como en cualquier disciplina, es un viaje continuo. Lo más importante es mantener la curiosidad, la paciencia y la pasión por experimentar. No te detengas aquí. Sigue explorando, sigue diseñando, sigue construyendo. Cada nuevo circuito que armes será un peldaño más en tu camino hacia el dominio de esta maravillosa disciplina.

Gracias por formar parte de esta comunidad de aprendizaje. Recuerda que en Eovlog, estamos aquí para impulsarte a convertirte en un experto en electrónica. ¡Nos vemos en el siguiente artículo, donde seguirás encendiendo tu pasión por la ingeniería electrónica! Con gratitud y entusiasmo,

El equipo de Eovlog
