Innovación en Holografía: Condensadores Cerámicos Multicapa de Alta Tensión Mejoran Eficiencia y Fiabilidad Industrial

Los condensadores cerámicos multicapa (MLCC, por sus siglas en inglés) son componentes electrónicos esenciales que almacenan y liberan carga eléctrica en circuitos. Su diseño compacto y su capacidad para manejar altas tensiones los convierten en una elección ideal para diversas aplicaciones industriales.

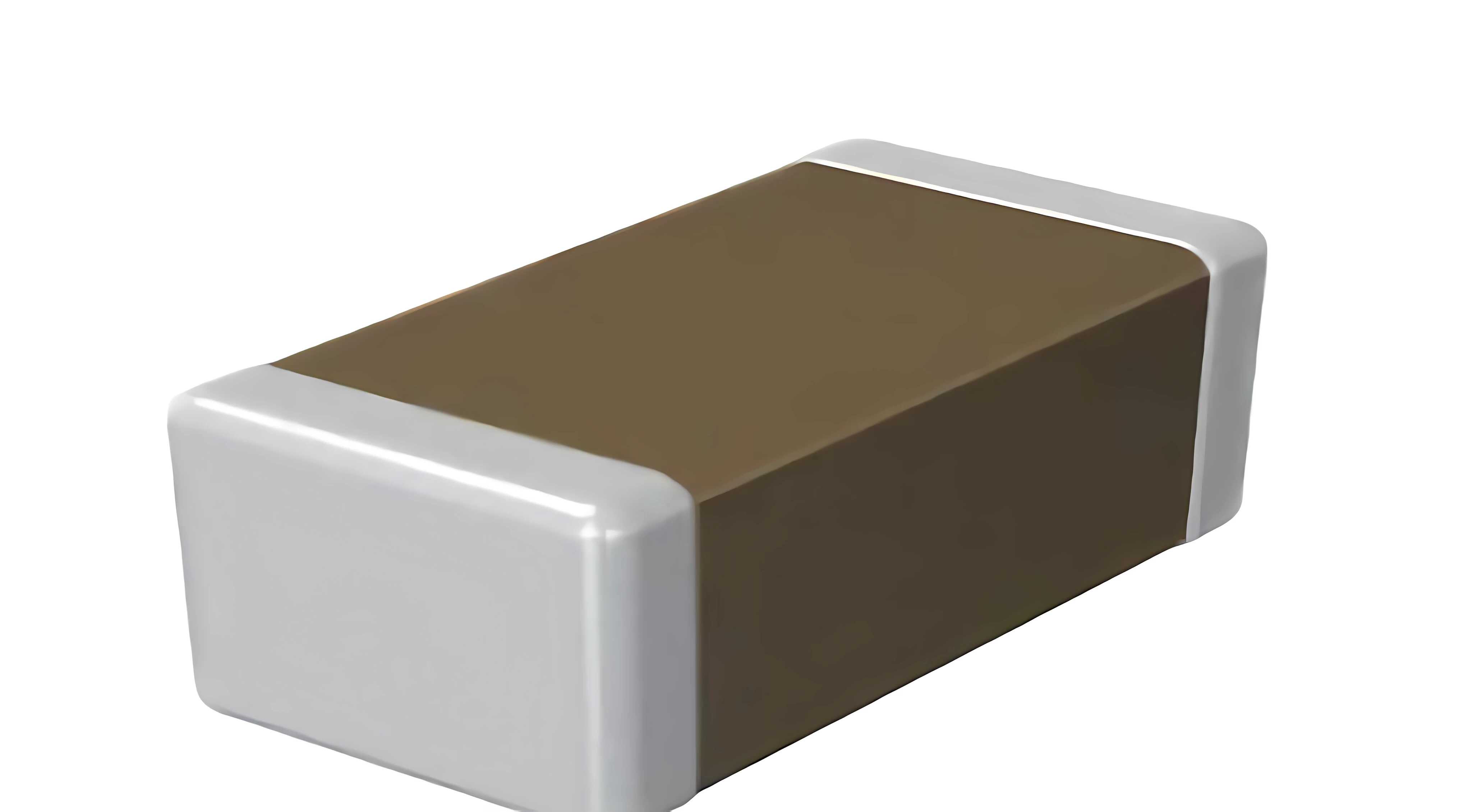

Figura: Condensadores cerámicos multicapa | Fuente: ebayimg.com

Características técnicas destacadas

Estos MLCC están disponibles en siete tamaños de encapsulado, desde 1206 hasta 2225, y se fabrican con dos tipos de materiales dieléctricos: C0G (NP0) y X7R.

• Tipos C0G (NP0): Ofrecen una tensión nominal de 2 kVcc o 3 kVcc, con valores de capacitancia que varían entre 1,5 pF y 82 nF. Su coeficiente de temperatura es de 0±30 ppm/°C en un rango de -55 a +125°C, lo que garantiza una alta estabilidad térmica.

• Tipos X7R: Presentan una tensión nominal de 1 kV o 2 kV, con capacitancias que oscilan entre 100 pF y 100 nF. Su coeficiente de temperatura es de ±15% en el mismo rango de -55 a +125°C, ofreciendo un equilibrio entre estabilidad y capacidad.

Los números de referencia de estos condensadores siguen el formato ‘VJ…W1HV’.

Innovaciones en el proceso de fabricación

La empresa ha implementado un sistema de electrodos de metal base combinado con una tecnología de lámina seca en la fabricación de estos MLCC. Este enfoque no solo reduce costes, sino que también mejora la eficiencia en aplicaciones de alta tensión. Además, cuentan con una barrera de níquel y terminaciones de estaño al 100%, con opciones de terminaciones de polímero para una protección adicional contra daños por flexión de la placa. Estos dispositivos cumplen con la directiva RoHS, no contienen halógenos y son considerados Vishay Green, lo que refleja su compromiso con el medio ambiente.

Aplicaciones industriales y ventajas

Estos condensadores están diseñados para una amplia gama de aplicaciones industriales, incluyendo:

• Filtrado de entrada y salida en fuentes de alimentación: Garantizan una entrega de energía limpia y estable, eliminando ruidos y fluctuaciones indeseadas.

• Amortiguamiento: Protegen los circuitos de picos de tensión y transitorios, prolongando la vida útil de los componentes electrónicos.

• Generación y distribución de energía: Son esenciales en sistemas de generación y distribución eléctrica, asegurando una operación eficiente y segura.

• Medición y automatización industrial: Mejoran la precisión y fiabilidad en equipos de medición y sistemas automatizados.

• Herramientas eléctricas y soldadura: Aumentan la durabilidad y el rendimiento de herramientas eléctricas y equipos de soldadura.
