Guía Completa del Protoboard: Tipos, Funcionamiento Interno y Consejos para Prototipar Circuitos Electrónicos
En el mundo de la electrónica, el protoboard es mucho más que una simple placa de pruebas. Es una herramienta esencial que impulsa la creatividad, permite experimentar sin riesgos y abre las puertas al diseño de circuitos complejos, sin necesidad de soldaduras. En eovlog, te guiaremos en un recorrido a fondo por el protoboard: desde su estructura interna, que permite las conexiones sin complicaciones, hasta los diferentes tipos y modelos ideales para cada proyecto. Descubre consejos prácticos que optimizarán tus conexiones y harán que tus circuitos sean más eficientes y organizados. Prepárate para comprender cómo elegir el protoboard adecuado, diseñar conexiones seguras, y aprovechar al máximo esta herramienta para mejorar tus habilidades en electrónica. ¡Adéntrate en el fascinante mundo del protoboard y aprende a prototipar como un profesional!

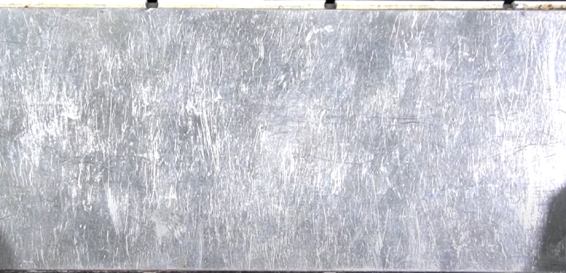

Para comprender a fondo el funcionamiento de un protoboard, es importante conocer cómo está construido internamente. En la parte trasera de la protoboard, encontrarás una placa metálica. Esta placa suele estar cubierta por una película de plástico adhesivo que, al retirarla, permite que el protoboard se adhiera de forma firme a una superficie de trabajo, lo cual añade rigidez y estabilidad a la placa durante el uso.

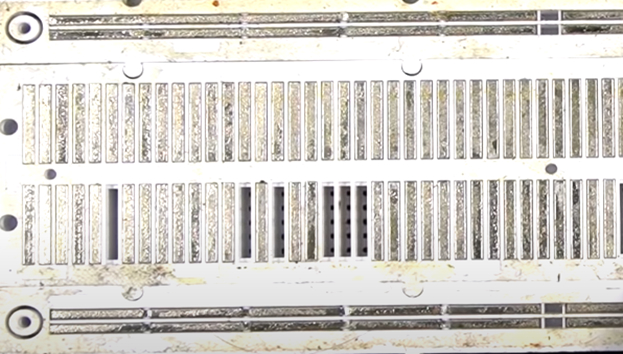

Al retirar la placa metálica junto con el adhesivo, puedes observar una serie de tiras metálicas internas que siguen un patrón específico, el cual mencionamos en la sección anterior (puedes consultarla haciendo click aquí). Estas tiras metálicas son las encargadas de establecer las conexiones entre los agujeros de la protoboard, permitiendo que los componentes se conecten entre sí sin necesidad de soldadura.

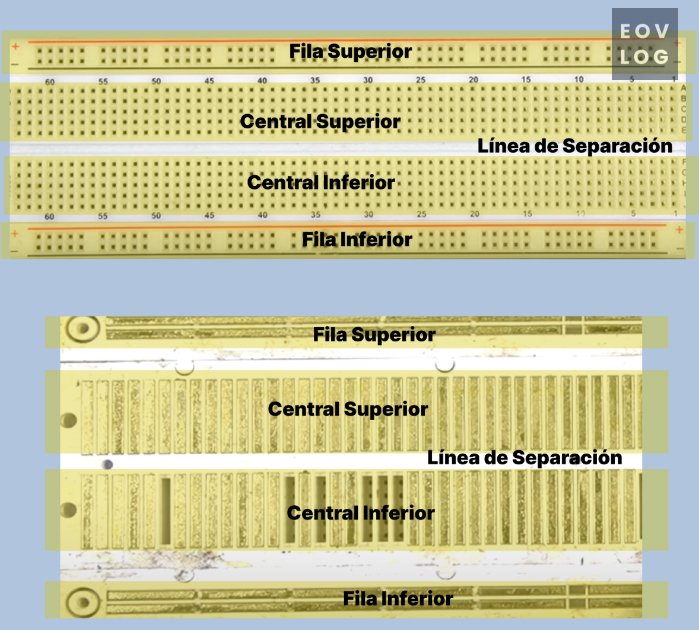

Para comprender mejor la relación entre la estructura interna y las conexiones externas de la protoboard, observa la siguiente imagen:

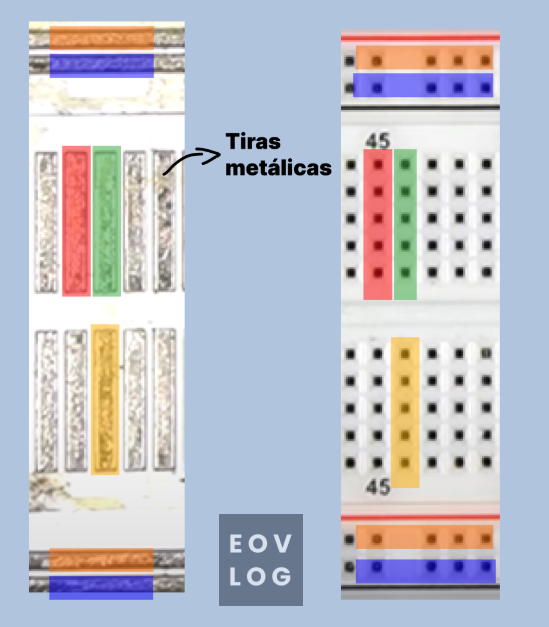

Estas piezas metálicas están organizadas en filas y columnas que, en general, corresponden a las áreas de alimentación y de conexión de los componentes. Las filas suelen estar interconectadas para proporcionar una línea de voltaje constante (por ejemplo, positivo y negativo), mientras que las columnas están diseñadas para conectar los componentes en cada «pista» del circuito. Este diseño interno es lo que permite que puedas probar y modificar rápidamente tus circuitos, ya que cada pieza metálica forma un «puente» entre los componentes.
Las piezas metálicas dentro del protoboard están formadas por dos láminas que se juntan firmemente y, al insertar un cable entre ellas, se crea el contacto eléctrico necesario para el funcionamiento del circuito. En protoboards de baja calidad, estas láminas suelen ser más delgadas y tienden a deformarse fácilmente con el uso, lo que provoca pérdida de agarre y problemas de contacto. Estos fallos de conexión pueden causar interrupciones en el flujo de corriente, generando problemas intermitentes en el circuito que pueden ser difíciles de diagnosticar.
Por el contrario, los protoboards de alta calidad utilizan materiales más robustos y resistentes, lo que reduce significativamente el riesgo de deformación y garantiza una conexión más estable a lo largo del tiempo. Esto se traduce en una experiencia de prototipado más confiable y en circuitos que funcionan de manera más consistente.
Invertir en un protoboard de buena calidad no solo facilita el trabajo y evita fallas inesperadas, sino que también protege los componentes y el proyecto en general. Elegir una herramienta duradera y confiable es clave, especialmente si planeas trabajar en circuitos complejos o en prototipos que requieran un uso intensivo.
Tipos de Protoboard
Existen varios tipos de protoboards o placas de prueba, fabricados por compañías especializadas en herramientas de prototipado para electrónica. A continuación, se presentan algunos de los tipos más comunes, sus ventajas y desventajas, así como sus respectivas hojas de datos (datasheets) para mayor detalle técnico.
1. Protoboard global specialties
Este es uno de los modelos más populares y confiables en protoboards. Global Specialties ofrece protoboards con buses horizontales y verticales que facilitan conexiones robustas y resistentes al desgaste, ideales para prototipado en electrónica y educación. Estos protoboards vienen con postes de conexión para facilitar la alimentación de energía y están diseñados para manejar componentes IC de alta densidad sin dañar las conexiones.
- Ventajas: Materiales duraderos, fácil de conectar y desconectar componentes sin deformación.
- Desventajas: Precio elevado en comparación con otros protoboards básicos.
Para observar el datasheet, entre en el siguiente enlace: Protoboard PB203A
2. BusBoard BR1 de BusBoard prototype systems
Este protoboard está fabricado en epoxy FR4, un material resistente que soporta un uso intensivo y resiste temperaturas elevadas. Sus contactos están diseñados para facilitar la inserción de componentes sin sufrir deformaciones con el uso prolongado. Este protoboard es especialmente útil en proyectos de soldadura ya que, además de su función como protoboard, puede actuar como una PCB perforada.
Para observar el datasheet, entre en el siguiente enlace: Protoboard BR1 - Solderable
3. Elegoo
Fabricantes como Elegoo ofrecen protoboards de plástico ABS, ideales para principiantes y proyectos de baja carga eléctrica. Son comúnmente utilizados en kits de aprendizaje y cuentan con una disposición estándar de 830 puntos de contacto.
- Ventajas: Económicos y adecuados para prácticas educativas y prototipos rápidos.
- Desventajas: Sus contactos pueden aflojarse con el tiempo y deformarse con componentes grandes.
Para observar el datasheet, entre en el siguiente enlace: Protoboard Elegoo 830
En este artículo hemos utilizado el protoboard Elegoo de 830 orificios, una herramienta popular entre principiantes que desean iniciarse en el prototipado de circuitos electrónicos. Los protoboards se clasifican generalmente por la cantidad de orificios, lo que ayuda a identificar su tamaño y la cantidad de componentes que pueden albergar. Por ejemplo, existen modelos desde 170 hasta más de 830 orificios, siendo los de 830 ideales para la mayoría de proyectos educativos y de prueba.
Elegoo es una excelente opción económica y accesible, ideal para experimentar con proyectos básicos como encender un LED, crear circuitos en serie o paralelo, y aprender a conectar resistencias, transistores y otros componentes básicos. Este tipo de protoboard es especialmente útil para quienes están en las primeras etapas de aprendizaje, ya que permite construir y modificar circuitos de forma segura sin soldaduras.
Siempre recuerda:
- Prueba proyectos básicos: Como conectar un LED con una resistencia o probar la configuración de un circuito en serie.
- Explorar las conexiones en el protoboard: Experimentar con las filas de alimentación y el área central para entender cómo fluyen los electrones a través del circuito.
- Consultar siempre el datasheet: Cada componente tiene requisitos específicos, el datasheet proporciona detalles como los límites de voltaje y corriente que son cruciales para evitar daños.
