¡No te pierdas la guía del protoboard: conexiones perfectas al instante!

En eovlog, creemos que la electrónica es más que solo componentes y circuitos, es el arte de convertir ideas en realidad. Si alguna vez te has preguntado cómo los ingenieros y entusiastas logran crear circuitos sin soldar en cuestión de minutos, el secreto está en una herramienta fundamental: el protoboard. Esta guía te llevará desde lo más básico hasta técnicas avanzadas para que domines el uso de esta plataforma esencial en la experimentación electrónica. Pero antes de empezar, si aún no tienes claro cómo la electricidad mueve tu circuito, te recomendamos leer nuestro artículo El Voltaje: La fuerza oculta que impulsa los electrones y acelera tu circuito.

Usar un protoboard es el primer paso para desarrollar proyectos increíbles sin arriesgar tus componentes. Desde encender un LED hasta programar con Arduino, todo comienza aquí. Y hablando de Arduino, si quieres empezar en la programación y conocer circuitos básicos que puedes montar en un protoboard, no te pierdas nuestro Arduino para Todos: 3 Circuitos Fáciles para Iniciarte en la Programación y Electrónica Básica

Ahora sí, prepárate para descubrir cómo este pequeño tablero perforado puede llevar tus ideas al siguiente nivel.

El protoboard y su importancia en la electrónica

El protoboard es uno de los elementos más versátiles y útiles cuando se trata de crear circuitos electrónicos. En la electrónica, es fundamental para los ingenieros, estudiantes y aficionados que desean probar y prototipar nuevas ideas sin necesidad de soldar los componentes. Con un protoboard, puedes realizar todas las conexiones necesarias para que tu circuito funcione, todo de forma rápida, eficiente y reutilizable.

Lo que realmente hace especial al protoboard es que permite realizar experimentos de manera flexible. Puedes conectar componentes electrónicos como resistencias, LED, sensores, y más, sin tener que soldar nada. Esto lo convierte en una herramienta imprescindible, no solo para los profesionales, sino también para quienes están iniciándose en el mundo de la electrónica. Su facilidad de uso y la capacidad de modificar el circuito en cualquier momento hacen que el protoboard sea esencial para el prototipado rápido y la prueba de conceptos.

¿Qué es un protoboard y para qué se usa?

“ Un protoboard es una pequeña placa que tiene múltiples filas de agujeros conectados internamente, donde se insertan los pines de los componentes electrónicos para crear circuitos. Estos agujeros están organizados de tal manera que forman conexiones eléctricas de manera que los componentes puedan interactuar entre sí, sin necesidad de soldar. ” EOVLOG

En términos sencillos, imagina que es una especie de “tablero de pruebas”. Si estás trabajando en un proyecto, puedes usar el protoboard para montar tu circuito y ver si funciona correctamente. Si algo no está bien, puedes mover fácilmente los cables y componentes sin tener que rehacer el circuito completamente, lo cual es una ventaja tremenda para prototipos rápidos o experimentos.

¿Por qué es ideal para principiantes y profesionales?

El protoboard es ideal tanto para principiantes como para profesionales, pero por razones ligeramente diferentes. Para los principiantes, es la manera perfecta de empezar a aprender sobre circuitos electrónicos sin complicarse con la soldadura o el manejo de componentes delicados. La facilidad de reconfigurar un circuito en cuestión de segundos permite a los novatos experimentar y aprender de manera interactiva, probando distintas configuraciones hasta que comprendan cómo funciona la electricidad y cómo interactúan los componentes.

Para los profesionales, el protoboard sigue siendo invaluable. Incluso los ingenieros experimentados lo usan para realizar prototipos rápidos y pruebas de nuevos diseños antes de transferirlos a un diseño más permanente, como una placa de circuito impreso (PCB). Esto les permite hacer ajustes rápidos sin perder tiempo y recursos en soldaduras o materiales costosos. Además, los protoboards también se utilizan para la validación de conceptos y el análisis de fallos.

Estructura y funcionamiento del protoboard

Para entender cómo funciona un protoboard y por qué es tan útil en la creación de circuitos, es esencial conocer su estructura interna. Aunque un protoboard parece ser un simple tablero con agujeros, su diseño es cuidadosamente organizado para que las conexiones sean precisas y rápidas. A continuación, desglosaremos cómo están dispuestas las conexiones internas y cómo este diseño facilita el trabajo de los ingenieros, aficionados y estudiantes.

En el interior del protoboard, existen pistas metálicas que conectan los agujeros y permiten que los componentes interactúen entre sí. Estos conductores están organizados en un patrón específico que, cuando se entiende correctamente, puede ayudarte a construir circuitos de manera eficiente y sin fallos.

¿Cómo están organizadas las pistas y conexiones internas?

La clave para entender el funcionamiento del protoboard radica en sus pistas internas. Estas pistas están hechas de materiales metálicos que permiten la conductividad eléctrica entre los diferentes componentes. Estas pistas están ubicadas en la parte trasera del protoboard y están organizadas de manera que conectan los agujeros de la protoboard en un patrón específico.

Por ejemplo, las filas de conexión vertical suelen estar interconectadas para permitir una distribución constante de voltaje positivo y negativo, mientras que las columnas horizontales permiten conectar componentes dentro de la misma pista del circuito. Esta organización hace que el protoboard sea tan eficaz para la prototipación rápida de circuitos, ya que puedes conectar y modificar componentes sin tener que soldar nada. Cada vez que insertas un componente o un cable en un agujero, se conecta automáticamente a las pistas internas, formando un puente eléctrico que conecta los componentes entre sí.

Entendiendo las filas de alimentación y la matriz central

El protoboard tiene dos áreas principales que debes conocer: las filas de alimentación o fila superior e inferior y la matriz central (inferior e superior). Las filas de alimentación son aquellas que se encuentran a los lados del protoboard y están generalmente marcadas con colores (rojo para el positivo y azul o negro para el negativo). Estas filas están conectadas entre sí por las pistas internas, permitiendo que distribuyas una fuente de voltaje constante a lo largo de todo el protoboard.

Por otro lado, la matriz central es donde realmente conectas los componentes. Está formada por una serie de columnas que se alinean con los agujeros, creando pistas de conexión para tus componentes. Estas columnas no están conectadas entre sí, lo que te permite seleccionar y conectar componentes en pistas separadas. La forma en que las columnas están organizadas permite que los componentes se conecten de manera ordenada, asegurando que cada pieza del circuito tenga el espacio adecuado para establecer la conexión correcta.

Es importante destacar que las filas de alimentación y la matriz central trabajan en conjunto para proporcionar una distribución eficiente del voltaje a tus componentes, haciendo que la energía fluya de manera estable a lo largo del protoboard. Si no comprendes cómo se organizan estas áreas, podrías experimentar conexiones erróneas o circuitos con fallos intermitentes, lo que podría arruinar tu prototipo.

Características del protoboard

Cuando eliges un protoboard para prototipar tus circuitos, es esencial entender sus características para asegurarte de que se ajusten a tus necesidades. Observaremos el protoboard de 830 puntos MB-102, donde te presentaremos las dimensiones, materiales y compatibilidad para que puedas tomar decisiones informadas y optimizar tu experiencia de prototipado.

Dimensiones y capacidad de conexión

Uno de los factores clave que determina la utilidad de un protoboard es su tamaño y la capacidad de conexión que ofrece. El protoboard de 830 puntos MB-102 está diseñado para adaptarse a proyectos de tamaño mediano, permitiéndote realizar conexiones precisas sin que los componentes se amontonen. Con 830 puntos de conexión, tendrás espacio suficiente para trabajar con múltiples circuitos electrónicos al mismo tiempo, ya sean sensores, LED, resistencias, entre otros.

• Modelo: MB-102 830 Puntos

• Fabricado: Plástico ABS

• Color: Blanco

• Voltaje que soporta: 500V (1 minuto)

• Calibres de cable compatible: 20AWG a 29AWG

• Dimensiones: 16.5 x 5.5 x 1 cm

• Peso: 230 gramos

La capacidad de conexión de este protoboard es ideal tanto para principiantes como para profesionales, ya que permite una organización eficaz de tus componentes. Las conexiones internas están perfectamente alineadas para garantizar un contacto estable entre los cables y los pines de los componentes, lo que mejora la confiabilidad de tus proyectos.

Materiales de fabricación y durabilidad

La durabilidad de un protoboard es esencial, especialmente cuando se usan para varios proyectos o cuando se conectan y desconectan componentes de manera constante. El protoboard de 830 puntos MB-102 está fabricado con materiales de alta calidad, como plástico ABS y conductores metálicos resistentes. Estos materiales aseguran que el protoboard no se desgaste fácilmente, incluso con el uso frecuente.

La calidad de este protoboard permite que puedas conectar y desconectar componentes sin que se degrade su capacidad de contacto. La película adhesiva en la parte posterior asegura que el protoboard se adhiera firmemente a una superficie de trabajo sin perder estabilidad. Esto proporciona fiabilidad en tus circuitos y evita deformaciones que podrían afectar el funcionamiento de tus proyectos.

Compatibilidad con Arduino y otros microcontroladores

El protoboard de 830 puntos MB-102 es completamente compatible con Arduino y otros microcontroladores comunes. Con su disposición de filas de alimentación y columnas interconectadas, puedes conectar fácilmente tu Arduino, Raspberry Pi o cualquier otro microcontrolador a este protoboard para realizar prototipos de circuitos. Su diseño versátil te permite trabajar con una gran variedad de proyectos, desde sensores de temperatura hasta sistemas de comunicación IoT.

Este protoboard es ideal para quienes inician con la programación y la electrónica, ya que permite crear circuitos rápidamente sin necesidad de soldar, algo que facilita el aprendizaje de Arduino y otros dispositivos similares. Su compatibilidad total con los pines de microcontroladores asegura que puedas realizar conexiones estables y realizar pruebas sin inconvenientes.

¿Cómo usar un protoboard paso a paso?

El primer paso para trabajar con un protoboard es insertar los componentes electrónicos de manera correcta. A continuación, te explicamos cómo hacerlo:

• 1. Identifica las filas y columnas: En un protoboard, las filas son las líneas horizontales y las columnas son las verticales. Las filas están conectadas internamente, lo que te permite hacer conexiones entre varios componentes sin necesidad de cables extra. Las columnas están diseñadas para crear conexiones entre los pines de tus componentes electrónicos.

• 2. Inserta los componentes: Los componentes como resistencias, LED y transistores deben insertarse en las columnas de forma que sus patas queden bien insertadas en los agujeros del protoboard. Asegúrate de que las patas del componente estén firmemente sujetas para evitar conexiones flojas que puedan causar fallos en tu circuito.

• 3. Conexión adecuada: Si tienes un componente de varias patas, como un microcontrolador, asegúrate de insertar cada pata en una fila diferente para que los pines puedan conectarse correctamente con otros componentes.

Uso de cables y jumpers para conexiones eficientes

Los cables y jumpers son herramientas esenciales para conectar los componentes en un protoboard. Estos son pasos clave para realizar conexiones eficientes:

• Selecciona cables adecuados: Utiliza cables de calidad, preferentemente cables de jumper, que tienen conectores en ambos extremos. Esto facilita la conexión entre los pines de los componentes y las filas de alimentación en el protoboard.

• Conecta el positivo y negativo: Asegúrate de usar cables para conectar las filas de alimentación del protoboard (generalmente marcadas como “+/-”) a la fuente de energía. El cable rojo generalmente va al positivo y el negro al negativo.

• Evita enredos y cruces: Mantén los cables organizados para evitar que se crucen innecesariamente. Esto no solo mejora la apariencia, sino que también reduce el riesgo de conexiones erróneas.

• Uso de jumpers: Los jumpers son cables flexibles que facilitan las conexiones entre diferentes componentes, como por ejemplo, conectar un sensor de temperatura a un microcontrolador. Utiliza jumpers para realizar conexiones rápidas y limpias.

Alimentación del protoboard con baterías o fuentes externas

Para que tu protoboard funcione, necesitarás alimentarlo adecuadamente. Aquí te explicamos cómo hacerlo:

• a) Usar baterías: Una de las maneras más comunes de alimentar un protoboard es usando una batería. Generalmente, los protoboards tienen una fila de alimentación positiva (+) y una fila de alimentación negativa (-). Puedes conectar la batería a estas filas utilizando cables de jumper. Asegúrate de respetar la polaridad de la batería, conectando el terminal positivo a la fila positiva y el negativo a la fila negativa.

• b) Fuentes externas de alimentación: Si prefieres usar una fuente de alimentación externa, puedes conectarla a través de un adaptador de corriente. Algunas fuentes de 5V DC o 9V DC son ideales para alimentar tu protoboard. Verifica siempre que la fuente de alimentación sea adecuada para el voltaje requerido por tu circuito.

• c) Manejo seguro de la alimentación: Asegúrate de que los cables de alimentación estén bien conectados y que no haya cortocircuitos. Si usas una batería recargable o una fuente de alimentación externa, verifica que los voltajes sean correctos para evitar dañar los componentes.

Tipos de protoboard y cuál elegir según tu proyecto

Cuando se trata de elegir un protoboard, la tamaño y la disponibilidad de puntos de conexión son factores cruciales. Aquí te mostramos las principales diferencias entre los modelos mini, estándar y grande:

Mini protoboard

“ Es una opción compacta, con un tamaño reducido y pocos puntos de conexión, es ideal para proyectos simples y rápidos, como prototipos pequeños o circuitos sencillos como un LED o un sensor de temperatura. Su portabilidad es una de sus principales ventajas, permitiéndote llevarlo de un lado a otro fácilmente, aunque su espacio limitado puede ser una desventaja si necesitas conectar más componentes en un solo proyecto. Haz clic aquí para ver cómo luce este tipo de protoboard y conocer más sobre sus características.” EOVLOG

Protoboard estándar

“ El protoboard estándar, como el MB-102, ofrece un tamaño mediano con alrededor de 830 puntos de conexión, lo que lo convierte en la opción ideal para proyectos más complejos. Este protoboard proporciona el espacio necesario para componentes como microcontroladores, sensores adicionales y otros circuitos que requieren más conexiones. Además, ofrece un balance perfecto entre portabilidad y capacidad de conexión, lo que lo hace adecuado para la mayoría de los proyectos de electrónica. Haz clic aquí para ver cómo luce este tipo de protoboard y conocer más sobre sus características.” EOVLOG

Protoboard grande

“ El protoboard grande es la opción ideal para proyectos avanzados que requieren una gran cantidad de conexiones. Con más de 1,000 puntos de conexión, ofrece espacio abundante para circuitos complejos, como sistemas integrados o proyectos de automatización. Su gran capacidad para conectar numerosos componentes a la vez lo convierte en la herramienta perfecta para desarrolladores y profesionales. Sin embargo, su tamaño puede hacer que sea menos portátil en comparación con otros protoboards más pequeños. Haz clic aquí para ver cómo luce este tipo de protoboard y conocer más sobre sus características.” EOVLOG

Accede al Datasheet del protoboard y conoce sus especificaciones

El datasheet de un protoboard es un documento clave que proporciona detalles técnicos esenciales sobre el producto. Al descargarlo, podrás obtener información sobre aspectos importantes como el número de puntos de conexión, dimensiones, materiales de fabricación, y mucho más. Tener acceso a esta información técnica te permitirá conocer los límites y capacidades del protoboard que estás utilizando, asegurando que sea adecuado para tu proyecto. Además, conocer los detalles técnicos facilita la identificación de posibles problemas de conexión y mejora la eficiencia en tus prototipos.

-------Descarga el datasheet aquí-------

Cómo interpretar la ficha técnica del protoboard

Interpretar correctamente la ficha técnica del protoboard es clave para sacar el máximo provecho de este componente. La ficha técnica contiene información sobre las características eléctricas, la disposición interna de las pistas de conexión, las limitaciones de voltaje y otros detalles que te permitirán elegir el protoboard adecuado según el tipo de circuito que deseas construir. Si eres nuevo en la electrónica, entender los términos del datasheet puede parecer complicado, pero al desglosar cada sección, te resultará mucho más fácil tomar decisiones informadas.

Demostraciones en el uso del protoboard

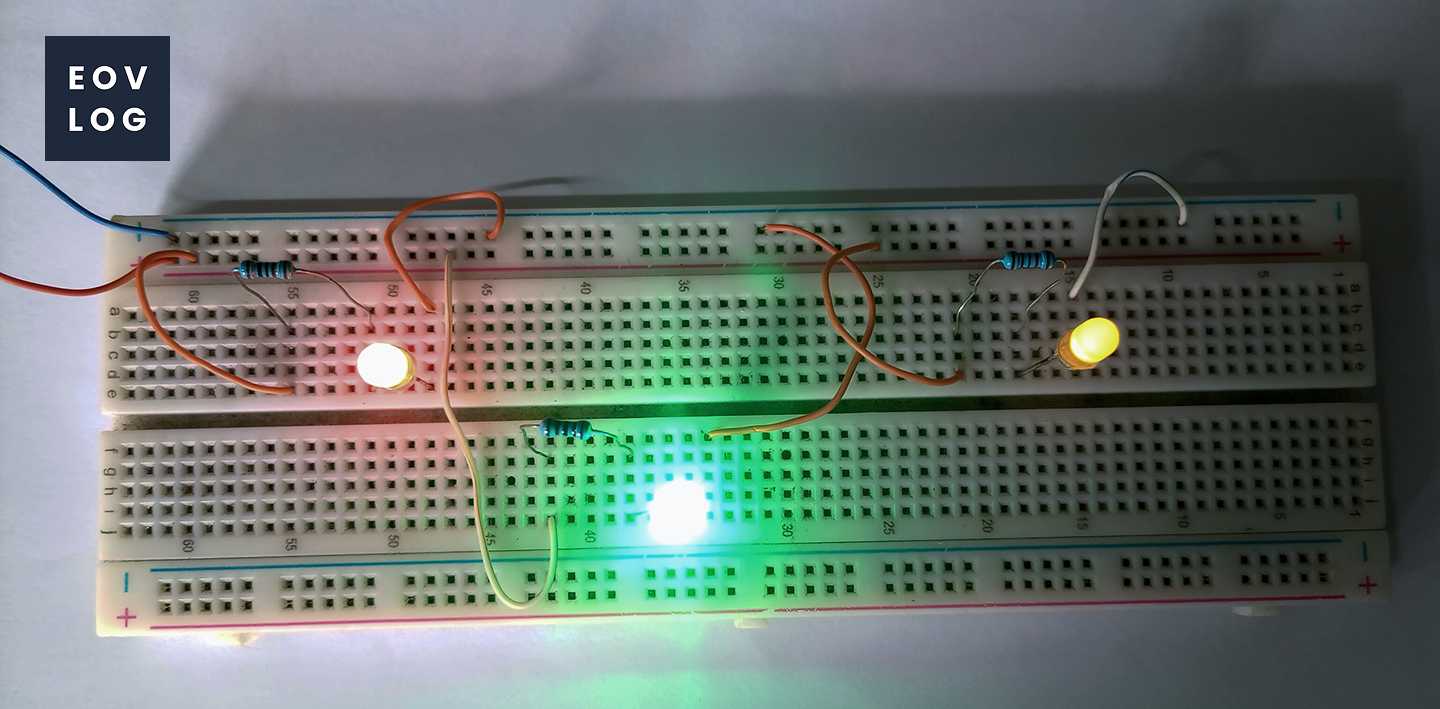

Conexión de LED en serie

Conexión de un Pulsador con LED

Mejores prácticas para lograr conexiones perfectas

Uno de los errores más comunes al trabajar con un protoboard es la presencia de falsos contactos, que pueden provocar circuitos intermitentes o que simplemente no funcionen. Estos problemas ocurren cuando las conexiones entre los componentes y las pistas metálicas internas del protoboard no son lo suficientemente firmes.

Cómo evitar falsos contactos y problemas en el circuito

Para evitarlos, sigue estas recomendaciones:

• Inserta los cables y componentes correctamente: Asegúrate de que los pines y cables estén completamente insertados en los orificios del protoboard. Un contacto superficial puede generar una conexión inestable.

• Usa cables y jumpers de buena calidad: Los cables de baja calidad pueden romperse internamente o hacer contacto intermitente, generando fallos difíciles de detectar.

• Evita conectar y desconectar constantemente los mismos puntos: Con el tiempo, las láminas metálicas internas del protoboard pueden deformarse y perder contacto. Para minimizar este desgaste, evita insertar y extraer componentes repetidamente en los mismos orificios.

• Verifica la continuidad con un multímetro: Si sospechas de un falso contacto, puedes usar un multímetro en modo de continuidad para comprobar si hay una conexión sólida entre los puntos del circuito.

Organización y distribución óptima de los componentes

Un protoboard bien organizado no solo facilita la construcción del circuito, sino que también reduce la posibilidad de errores. Aquí algunos consejos clave:

• Ubica los componentes de forma lógica: Distribuye los elementos en el protoboard de manera ordenada, agrupando resistencias, transistores o sensores cerca de sus puntos de conexión.

• Usa cables de diferentes colores: Asigna un color para cada tipo de conexión (rojo para positivo, negro para tierra, azul para señales, etc.). Esto facilita la identificación y depuración del circuito.

• Evita cables largos y desordenados: Un cableado desordenado puede generar interferencias y hacer que la depuración del circuito sea más complicada. Mantén los cables lo más cortos y organizados posible.

• Utiliza etiquetas o códigos de colores: Para proyectos más complejos, etiquetar los cables puede ayudar a identificar rápidamente las conexiones.

Consejos para prolongar la vida útil del protoboard

El protoboard es una herramienta reutilizable, pero su durabilidad depende de cómo se utilice. Sigue estos consejos para mantenerlo en buen estado:

• Evita doblar o forzar los pines de los componentes: Insertarlos con demasiada fuerza o usar pines gruesos puede dañar los orificios y deformar las conexiones internas.

• No sobrepases el voltaje y la corriente recomendados: Aunque el protoboard soporta ciertos niveles de corriente, exceder los valores recomendados puede causar sobrecalentamiento y deterioro de los contactos internos.

• Limpia el protoboard regularmente: El polvo y la suciedad pueden afectar la conductividad de los contactos. Usa aire comprimido o un cepillo suave para limpiarlo.

• Evita el uso de componentes con pines oxidados o dañados: Los pines corroídos pueden afectar la conductividad y dañar las pistas metálicas del protoboard.

• Almacénalo en un lugar seco y protegido: La humedad puede generar corrosión en las pistas internas, reduciendo la vida útil del protoboard.

🚀¡Descubre el canal de YouTube de EOVLOG!🚀

Aprende electrónica y telecomunicaciones con videos dinámicos, prácticos y directos al grano. Desde circuitos hasta Arduino e IoT, todo explicado de forma clara y visual.

📲 Suscríbete ahora y lleva tu conocimiento al siguiente nivel. ¡No te lo pierdas! ⚡🔧

🔗 Visita el canal aquí

Finalización: Domina el protoboard y lleva tus proyectos al siguiente nivel

Has recorrido un camino lleno de aprendizaje, comprendiendo cómo funciona un protoboard, su importancia en la electrónica y las mejores prácticas para lograr conexiones impecables. Ahora tienes el conocimiento para dar vida a tus ideas y experimentar con circuitos de manera segura y eficiente. Este es solo el comienzo de tu viaje en la electrónica.
