Guía Definitiva de Baterías en Electrónica: Funcionamiento, Tipos Más Usados y Cómo Elegir la Ideal para Proyectos Técnicos

Bienvenido a la Guía Definitiva sobre Baterías en Electrónica: Un Viaje Fascinante al Corazón de la Energía Eléctrica

Si alguna vez te has preguntado cómo logran funcionar los dispositivos electrónicos cuando no están conectados a la red eléctrica, la respuesta es simple: baterías. Son la fuente de energía esencial que mantiene en marcha una gran cantidad de proyectos y dispositivos en el mundo de la electrónica. Desde los relojes hasta los vehículos eléctricos, las baterías son la base que permite la innovación y la movilidad tecnológica. En Eovlog, tu espacio de confianza para aprender todo sobre ingeniería electrónica, te traemos esta guía completa y fácil de entender sobre cómo funcionan las baterías, sus tipos más comunes y cómo elegir la ideal para tus proyectos técnicos.

Ya sea que seas un principiante curioso o un entusiasta avanzado de la electrónica, este artículo te brindará el conocimiento necesario para elegir la batería correcta y comprender su papel crucial en tus circuitos electrónicos. ¡Sigue leyendo para descubrir todos los secretos de las baterías y cómo influyen en la electrónica moderna!

¿Qué es una batería y por qué es esencial en electrónica?

En el mundo de la electrónica, las baterías juegan un papel fundamental, pero ¿qué son realmente?

Imagina que tienes un tanque de agua. Este tanque almacena agua, y cuando la necesitas, la puedes liberar para hacer funcionar algo, como una bomba de riego. De manera similar, una batería es como un tanque de energía, donde se almacena energía en forma de energía química. Cuando la energía es necesaria, la batería la libera en forma de corriente eléctrica para alimentar nuestros dispositivos.

¿Por qué son esenciales en la electrónica?

Sin baterías, muchos de los dispositivos que usamos a diario no funcionarían. Desde relojes digitales hasta teléfonos inteligentes y vehículos eléctricos, todos dependen de las baterías para mantenerse operativos sin la necesidad de estar conectados constantemente a una fuente de energía. Las baterías permiten la portabilidad y la movilidad de estos dispositivos, permitiendo que los proyectos electrónicos sean prácticos y funcionales, incluso cuando no se tiene acceso a una red eléctrica.

Explicación básica de una batería

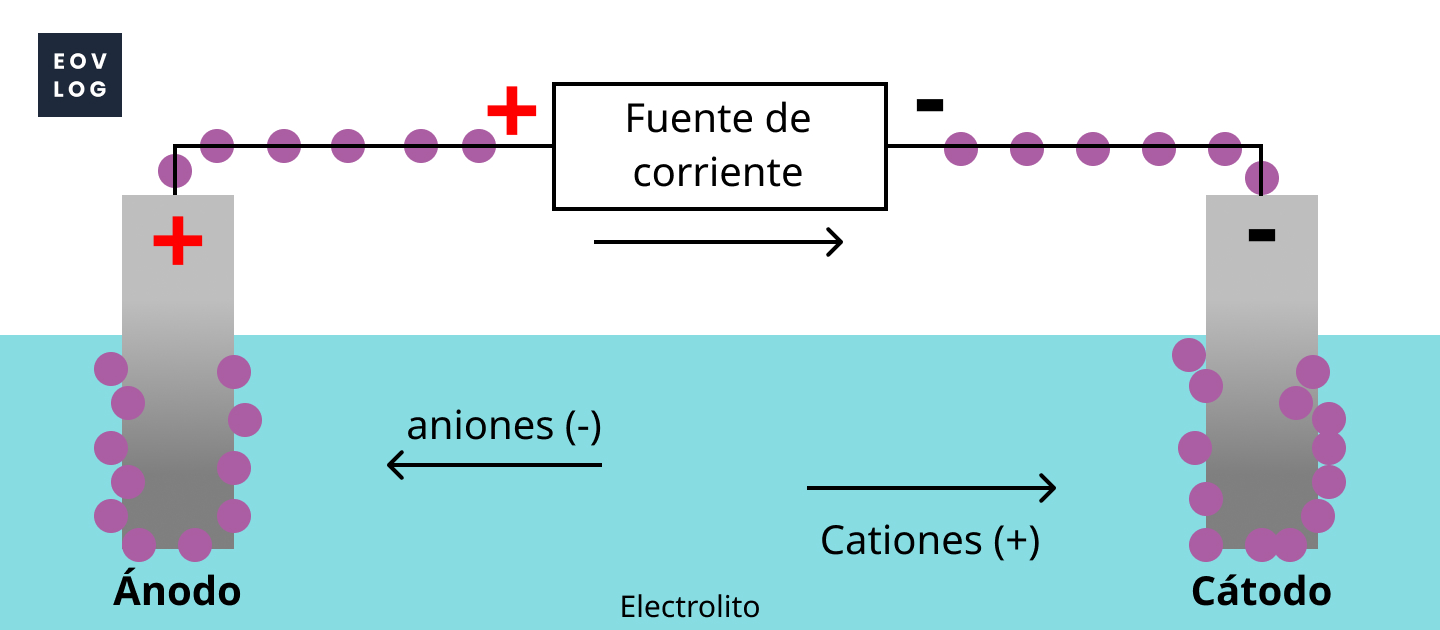

Para entender mejor cómo funciona una batería, es importante conocer su estructura básica. Una batería está formada por una o más celdas electroquímicas. Cada celda tiene dos partes principales:

• El ánodo (donde ocurre la reacción de liberación de electrones).
• El cátodo (donde los electrones se reciben y se combinan con los iones).

Estas reacciones permiten que los electrones fluyan desde el ánodo hacia el cátodo a través de un circuito externo, lo que genera la corriente eléctrica que alimenta el dispositivo.

Imagina que la batería es un tanque de agua que almacena agua (energía). El ánodo sería la válvula de salida, y el cátodo sería la entrada donde el agua llega cuando se necesita. La energía fluye como si fuera agua, y esta energía es lo que alimenta nuestros dispositivos electrónicos. Cuando el “tanque” (la batería) se vacía, el dispositivo ya no tiene energía, y necesitarás recargarla o reemplazarla.

En términos más técnicos, las celdas electroquímicas dentro de la batería realizan reacciones redox (reducción y oxidación). La energía química almacenada se convierte en energía eléctrica cuando se produce el flujo de electrones de un electrodo a otro a través de un conductor. En el caso de las baterías recargables (como las de litio), la reacción química se puede invertir cuando se aplica una corriente eléctrica externa, lo que permite que la batería se recargue y reutilice muchas veces.

Por ejemplo, una batería de plomo-ácido usada en vehículos o sistemas de energía solar funciona de esta manera, pero sus características son distintas de las baterías más pequeñas como las de litio utilizadas en teléfonos o computadoras portátiles. Las baterías de plomo-ácido proporcionan una gran cantidad de corriente en un corto período de tiempo, mientras que las de litio ofrecen una mayor capacidad de energía y duración.

Categorías de baterías: Primarias y Secundarias

Cuando hablamos de baterías, es fundamental entender que existen dos tipos principales que se utilizan en la mayoría de los dispositivos electrónicos: las baterías primarias y las baterías secundarias. Estos dos tipos tienen funciones y características muy diferentes, por lo que es crucial saber cuál utilizar según el tipo de proyecto o dispositivo que estés utilizando.

¿Por qué es importante conocer estas categorías?

Las baterías primarias y secundarias no solo se diferencian en la manera en que funcionan, sino también en su vida útil, capacidad de recarga y el costo. Dependiendo de tu proyecto electrónico, podrías necesitar una batería desechable o una recargable.

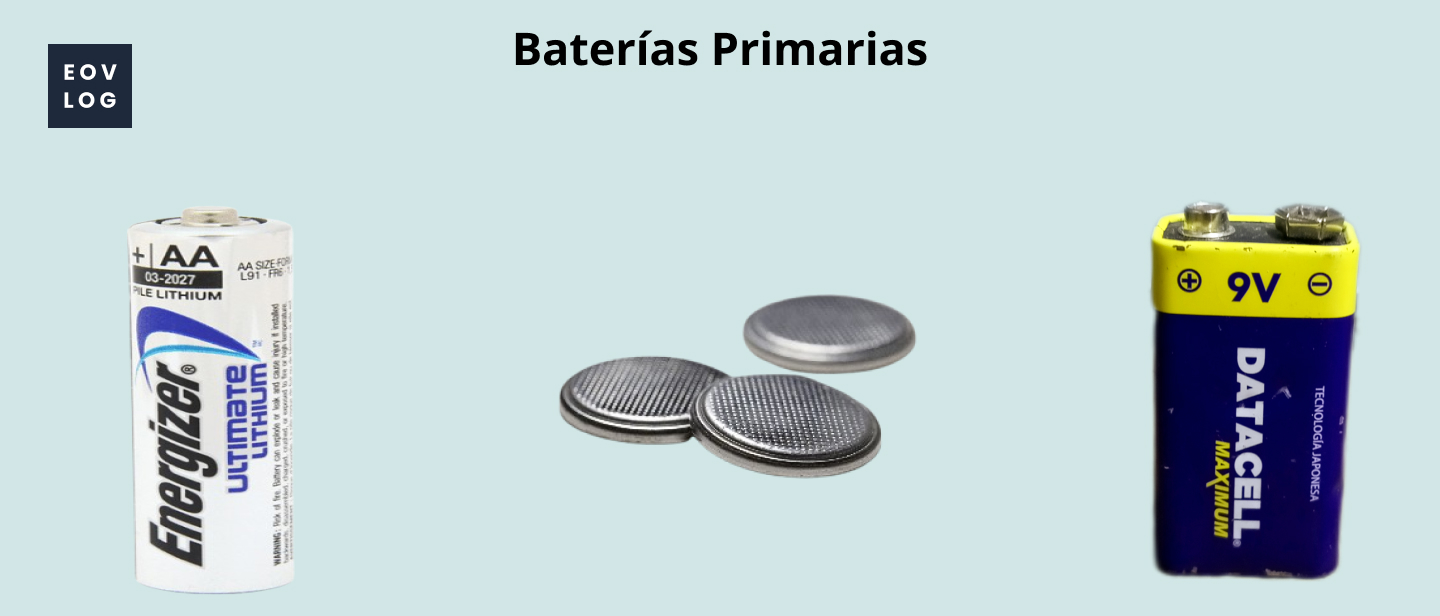

Baterías Primarias: Un solo uso y listo

Las baterías primarias son desechables. Esto significa que una vez que se agota su carga, ya no se pueden recargar ni reutilizar. Son ideales para dispositivos que requieren una fuente de energía constante pero que no se utilizan todo el tiempo, como los relojes, mandos a distancia, y linternas.

Imagina que estás usando una batería primaria como una especie de “descarga rápida” que libera toda su energía de una sola vez, y cuando se agota, no puedes devolverle la vida. Una vez vacía, la batería no puede ser recargada, por lo que se debe desechar.

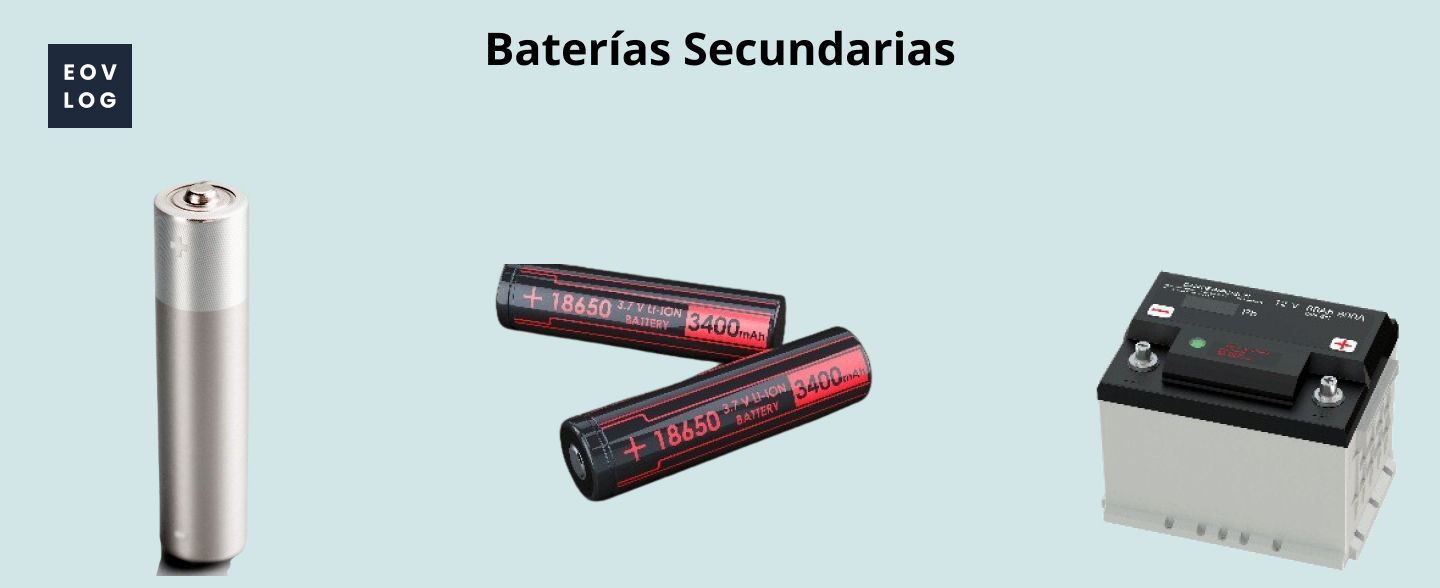

Baterías Secundarias: Recargables y sostenibles

Por otro lado, las baterías secundarias son recargables. Esto quiere decir que, una vez que se agotan, puedes recargarlas y volver a usarlas, lo que las convierte en una opción más económica y sostenible a largo plazo. Ejemplos comunes son las baterías de litio utilizadas en dispositivos móviles, baterías de plomo-ácido para vehículos y baterías de níquel-hidruro metálico (NiMH) que se encuentran en algunas cámaras fotográficas y herramientas eléctricas.

Estas baterías son como un tanque de agua que puedes volver a llenar una y otra vez. La ventaja es que, a largo plazo, te ahorran dinero y son más ecológicas, ya que no necesitas desecharlas continuamente.

Analogía sencilla para principiantes

Imagina que tienes dos tipos de botellas para transportar agua. Una es de plástico, la botella primaria, que la usas una sola vez, y luego la tiras. La otra es una botella de acero inoxidable, que puedes rellenar tantas veces como desees. La botella de plástico es como una batería primaria, mientras que la botella de acero es como una batería secundaria, que puede ser reutilizada en múltiples ocasiones.

Desde una perspectiva técnica, las baterías primarias utilizan una reacción química irreversible para generar electricidad. Una vez que los materiales dentro de la celda han liberado su energía, no pueden ser recargados, ya que la reacción química no puede invertirse. Por ejemplo, en una batería alcalina, los electrodos reaccionan para generar electricidad, pero una vez que se consume el material activo, la batería ya no puede seguir funcionando.

En cambio, las baterías secundarias están diseñadas con materiales que permiten que los iones se desplacen de un electrodo a otro de manera reversible durante el proceso de carga y descarga. En una batería de litio (como las que encontramos en los teléfonos móviles), por ejemplo, el litio se mueve entre los electrodos durante el ciclo de carga y descarga, lo que permite que la batería se recargue múltiples veces. Esto las hace mucho más eficientes a largo plazo.

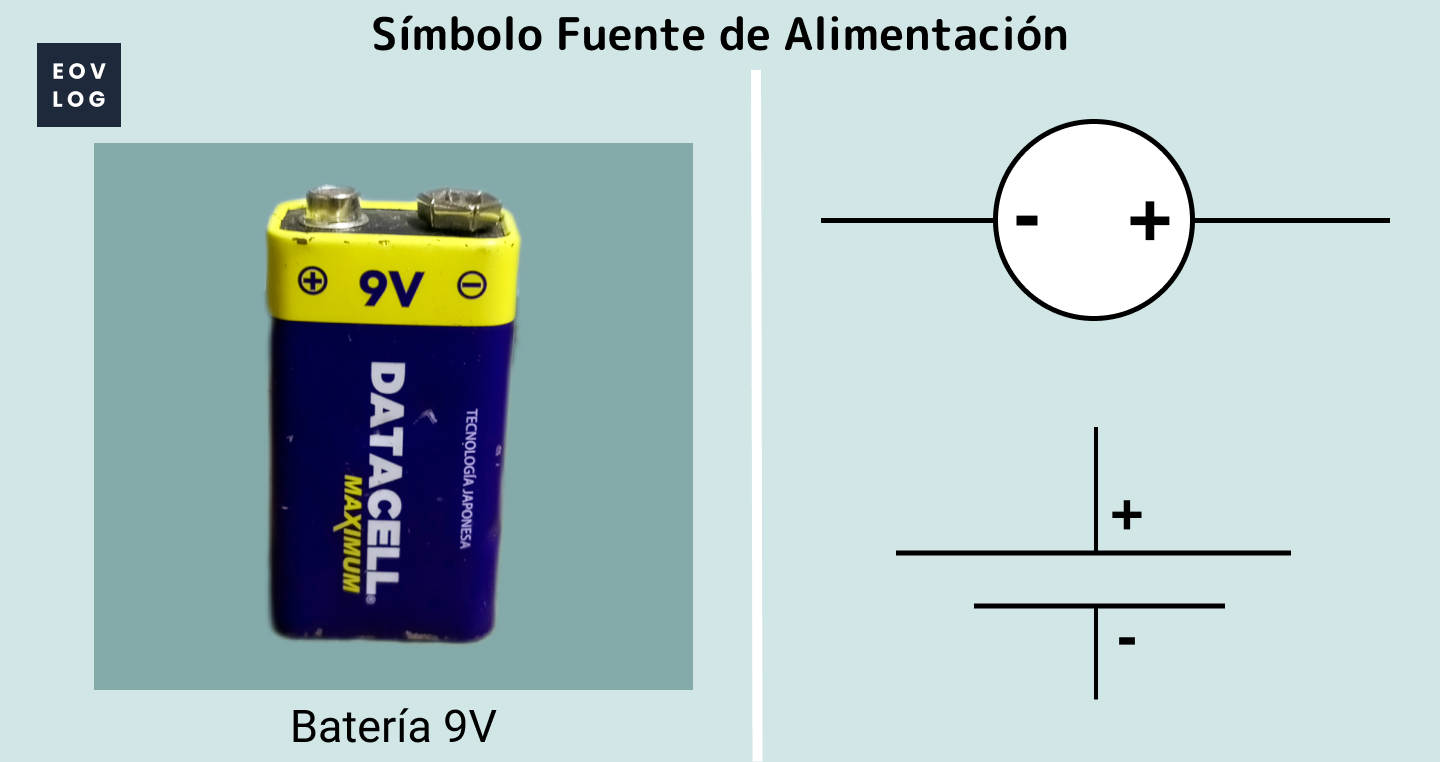

Símbolo y representación de una batería en diagramas electrónicos

En la siguiente imagen, puedes observar la representación en diagramas electrónicos de una batería. Recordemos que una batería es una fuente de alimentación, ya que produce voltaje y corriente. El voltaje es la “presión” que empuja los electrones a través de un circuito, mientras que la corriente es el flujo de electrones a través de los cables. Ambos son fundamentales para el funcionamiento de cualquier dispositivo electrónico.

Si deseas obtener más información sobre estos conceptos y dominar los fundamentos de la electrónica, no te pierdas el libro digital gratuito titulado “Electrónica Para Principiantes: Domina los fundamentos del universo electrónico”. Para verlo, solo tienes que dar CLICK AQUÍ y llenarte de conocimiento básico en ingeniería electrónica. En Eovlog te brindaremos toda la información detallada para que puedas aprender a fondo sobre el fascinante mundo de la electrónica.

Tipos de baterías más usados en electrónica

En el mundo de la electrónica, existen diferentes tipos de baterías, cada una con características particulares que la hacen adecuada para distintos proyectos y dispositivos. Estas baterías se dividen en dos categorías principales: baterías primarias y baterías secundarias. A continuación, te explicaré los tipos más comunes dentro de cada categoría, sus características y usos más frecuentes.

Baterías primarias (Desechables)

• Batería de zinc-carbono: Este tipo de batería es la opción más económica. Aunque ofrece una potencia relativamente baja, tiene una buena vida útil, lo que la hace perfecta para dispositivos como relojes o controles remotos. Son simples y económicas, pero su capacidad de carga es limitada. EJEMPLO

• Pila alcalina: Las baterías alcalinas proporcionan más energía que las de zinc-carbono y tienen una vida útil más larga. Son muy populares en dispositivos de uso diario, como radios, juguetes y linternas, y son conocidas por su fiabilidad y eficiencia a largo plazo. EJEMPLO

• Celdas de óxido de plata: Estas baterías tienen una densidad energética mucho más alta que las anteriores, lo que significa que pueden almacenar más energía en un tamaño más pequeño. Sin embargo, su costo es bastante alto, lo que las hace adecuadas principalmente para dispositivos compactos y de precisión, como relojes de alta gama o calculadoras científicas. EJEMPLO

Baterías secundarias (Recargables)

• Baterías de níquel-cadmio (NiCd): Estas baterías fueron populares en dispositivos portátiles, como radios y herramientas eléctricas, debido a su capacidad de carga rápida. Sin embargo, tienen la desventaja de “efecto memoria”, lo que significa que su capacidad de carga disminuye si no se descargan completamente antes de recargarlas. EJEMPLO

• Baterías de níquel-metal hidruro (NiMH): Estas baterías son una mejora respecto a las NiCd. Tienen una mayor capacidad y son menos susceptibles al efecto memoria. Son ampliamente utilizadas en dispositivos como cámaras digitales, juguetes y linternas LED, entre otros. EJEMPLO

• Baterías de litio-ion (Li-ion): Las baterías Li-ion son extremadamente populares debido a su alta densidad energética y su capacidad para mantener la carga durante largos períodos. Se utilizan en una amplia variedad de dispositivos electrónicos, desde teléfonos móviles hasta computadoras portátiles y vehículos eléctricos. Su tecnología avanzada permite una recarga rápida y un rendimiento duradero, lo que las convierte en una opción ideal para proyectos de electrónica modernos. EJEMPLO

• Baterías de plomo-ácido: Aunque son más pesadas y grandes, las baterías de plomo-ácido siguen siendo esenciales para aplicaciones de alta energía, como vehículos eléctricos, sistemas de energía solar y UPS (fuentes de alimentación ininterrumpida). A pesar de su tamaño, son una opción económica para proyectos que requieren una gran cantidad de energía almacenada. EJEMPLO

Lee el libro digital de forma totalmente gratuita | Electrónica Para Principiantes: Domina los fundamentos del universo electrónico

Proyectos electrónicos que utilizan baterías

Las baterías primarias son ideales para proyectos simples o aquellos que no requieren recargas frecuentes. A continuación, te presentamos dos ejemplos donde este tipo de batería es útil:

1. Proyectos de dispositivos portátiles pequeños (como linternas)

Batería recomendada: Pila alcalina

Descripción: Las linternas de bajo consumo, especialmente las más económicas, suelen funcionar con pilas alcalinas. Este tipo de batería proporciona suficiente energía para mantener una linterna encendida durante varias horas sin la necesidad de recargarla. Son ideales para situaciones de emergencia o para uso ocasional donde la recarga no es conveniente.

2. Controles remotos

Batería recomendada: Batería de zinc-carbono o alcalina

Descripción: Los controles remotos de televisores, aires acondicionados y otros dispositivos electrónicos suelen utilizar baterías de zinc-carbono o alcalinas. Estas baterías son económicas, fáciles de conseguir y proporcionan la energía necesaria para mantener funcionando el control remoto durante meses, dependiendo del uso.

Las baterías secundarias son ideales para proyectos que requieren recargas frecuentes o que demandan más energía durante un largo periodo. A continuación, te presento dos ejemplos de proyectos que utilizan baterías recargables:

1. Paneles solares y sistemas de energía renovable

Batería recomendada: Baterías de plomo-ácido o Li-ion

Descripción: En sistemas de energía solar, las baterías recargables son esenciales para almacenar la energía generada por los paneles solares. Las baterías de plomo-ácido han sido tradicionalmente utilizadas en estos sistemas debido a su coste accesible y fiabilidad. Sin embargo, las baterías de Li-ion son una opción cada vez más popular debido a su mayor eficiencia y menor tamaño, lo que las hace perfectas para sistemas solares domésticos y proyectos más pequeños.

2. Juguetes electrónicos y drones

Batería recomendada: Batería de níquel-metal hidruro (NiMH) o Li-ion

Descripción: Los juguetes electrónicos, especialmente los robots y drones, requieren baterías recargables para funcionar. Las baterías de NiMH son populares en juguetes de tamaño mediano a grande, mientras que las baterías Li-ion se utilizan en modelos más avanzados y con mayores requerimientos de energía, como los drones. Estas baterías ofrecen la posibilidad de recargar varias veces y son eficientes para proyectos que demandan energía constante.

¿Cómo elegir la batería ideal para tus proyectos?

Elegir la batería adecuada para tu proyecto electrónico depende de varios factores técnicos y prácticos. El voltaje y la corriente son dos de los aspectos más importantes a considerar. Es esencial que la batería proporcione el voltaje necesario para alimentar el dispositivo sin sobrecargarlo ni dañar sus componentes. Además, la capacidad de corriente influye en el rendimiento del proyecto, por ejemplo, dispositivos que requieren una corriente alta, como motores o luces LED de alta potencia, necesitarán una batería con una mayor capacidad de entrega de corriente. La duración esperada es otro criterio clave: algunas aplicaciones, como sistemas de energía renovable o vehículos eléctricos, demandan baterías con una vida útil más larga para evitar reemplazos frecuentes. Esto se relaciona también con el costo, ya que baterías de mayor capacidad y duración tienden a ser más caras, pero pueden ofrecer una mejor relación costo-beneficio a largo plazo.

Otro factor esencial es la reutilización y reciclaje de la batería, ya que la sostenibilidad es cada vez más importante en proyectos modernos. Algunas baterías, como las de litio, son recargables y pueden reutilizarse muchas veces, mientras que otras, como las baterías alcalinas, son desechables y menos amigables con el medio ambiente. Además, el tamaño y peso de la batería son aspectos prácticos a tener en cuenta dependiendo del espacio disponible y la portabilidad del proyecto. Por ejemplo, un proyecto pequeño como un reloj digital no requiere una batería tan grande y pesada, mientras que un drone o una bicicleta eléctrica necesitarán baterías más grandes y ligeras para mantener el rendimiento sin comprometer la eficiencia.

Recuerda, elegir la batería correcta puede marcar la diferencia en el rendimiento y la durabilidad de tu proyecto. No te pierdas los siguientes artículos en Eovlog, donde continuamos brindándote información valiosa sobre electrónica y te ayudamos a tomar las mejores decisiones para tus proyectos técnicos. ¡Sigue aprendiendo con nosotros!
