Arduino para Todos: 3 Circuitos Fáciles para Iniciarte en la Programación y Electrónica Básica

¿Te imaginas crear tus propios circuitos electrónicos desde cero con una herramienta sencilla y versátil? Arduino es la puerta de entrada perfecta para iniciarte en el fascinante mundo de la programación y la electrónica. No necesitas ser un experto para empezar, ¡basta con un poco de curiosidad y las ganas de aprender! En este artículo, te llevaremos paso a paso desde lo básico hasta la creación de tres circuitos prácticos y fáciles: un semáforo, un LED controlado por pulsador y un contador con pulsador. Prepárate para descubrir cómo Arduino puede transformar tus ideas en realidad, mientras aprendes de forma divertida y práctica.

Mantente con nosotros y comienza tu viaje en la electrónica con Eovlog, donde hacemos que lo complicado sea simple.

¿Qué es Arduino y Por Qué es Ideal para Aprender Electrónica y Programación?

Imagina que tienes un “cerebro” pequeño y económico que puedes programar para hacer casi cualquier cosa, desde encender una luz al presionar un botón hasta controlar un robot completo. Ese “cerebro” es Arduino, una plataforma de hardware y software de código abierto que ha revolucionado el aprendizaje de la electrónica y la programación.

En términos sencillos, un Arduino es una placa electrónica que actúa como el puente entre el mundo físico y el digital. Por ejemplo, puedes usarlo para encender un LED cuando detecte movimiento, gracias a que interpreta señales del entorno (como luz, temperatura o presión) y ejecuta órdenes que tú mismos programas. Estas órdenes se escriben en un lenguaje de programación sencillo basado en C++. Así, Arduino convierte ideas simples en proyectos funcionales.

Pero, ¿qué hace a Arduino tan especial?

Su popularidad radica en su accesibilidad y versatilidad. A diferencia de otras herramientas electrónicas, no necesitas ser un ingeniero para empezar. Es amigable con principiantes gracias a su comunidad global que comparte tutoriales, ejemplos de código y proyectos. Al mismo tiempo, también es lo suficientemente potente como para ser usado por profesionales en aplicaciones avanzadas, como sistemas de automatización, dispositivos médicos y prototipos tecnológicos.

Un gran ejemplo de su utilidad es su uso en proyectos prácticos cotidianos: automatizar el riego de un jardín, monitorear la calidad del aire o incluso construir un dron casero. Con Arduino, tus límites son prácticamente tu imaginación.

Herramientas y Componentes Necesarios para Trabajar con Arduino

Antes de adentrarte en el emocionante mundo de Arduino, necesitas equiparte con las herramientas adecuadas. Imagina que estás construyendo una casa: no puedes empezar sin ladrillos, cemento y herramientas. Lo mismo ocurre con Arduino. Tener los componentes correctos desde el inicio hará que tus proyectos sean mucho más fáciles y divertidos de realizar.

Lista Básica de Componentes

1. Placa Arduino: La protagonista de todos tus proyectos. Si eres principiante, la placa Arduino UNO es ideal por su simplicidad y amplia compatibilidad.

2. Cables de conexión: Los jumpers (macho-macho, macho-hembra y hembra-hembra) son indispensables para conectar los componentes entre sí y con la placa.

3. Protoboard: Esta placa de pruebas te permitirá montar circuitos sin necesidad de soldar, facilitando la experimentación.

4. Resistencias: Son pequeños dispositivos que limitan el paso de corriente en un circuito. Las más comunes para principiantes son de 220 Ω y 1 kΩ.

5. LED: Estas luces son perfectas para aprender conceptos básicos como encendido, apagado y control de intensidad.

6. Pulsadores: Son interruptores simples que permiten interactuar físicamente con tus proyectos.

7. Fuente de alimentación o batería: Para proporcionar energía a tu Arduino cuando no esté conectado al ordenador.

8. Kit de herramientas: Incluye pinzas, destornilladores y un multímetro para medir voltaje y corriente.

Dónde Conseguirlos y Opciones Económicas

Si buscas opciones accesibles, puedes adquirir kits de inicio que incluyen todo lo mencionado. Tiendas como Amazon y Aliexpress ofrecen kits básicos por precios razonables. También puedes visitar tiendas de electrónica en tu ciudad, donde es común encontrar componentes sueltos a bajo costo.

Consejos para Organizar tu Espacio de Trabajo

Mantén tus componentes clasificados en cajas pequeñas etiquetadas, esto evitará pérdidas y te ayudará a trabajar más rápido. Asegúrate de tener una superficie limpia y bien iluminada. Una buena organización no solo mejora tu experiencia, sino que también reduce errores.

Con esta base de materiales y consejos, estás listo para comenzar. Tener un buen inicio no solo te ahorrará tiempo y dinero, sino que hará que tus primeras experiencias con Arduino sean emocionantes y exitosas.

¿Cómo Preparar y Configurar tu Arduino para los Primeros Proyectos?

Dar los primeros pasos con Arduino puede parecer intimidante al principio, pero en realidad, la configuración inicial es muy sencilla si sigues las instrucciones adecuadas. En esta sección, aprenderás cómo instalar el software necesario y configurar la placa.

Paso 1: Instalación del Software Arduino IDE

El Arduino IDE (Integrated Development Environment) es el programa que usarás para escribir y cargar códigos en tu placa. Sigue estos pasos para instalarlo:

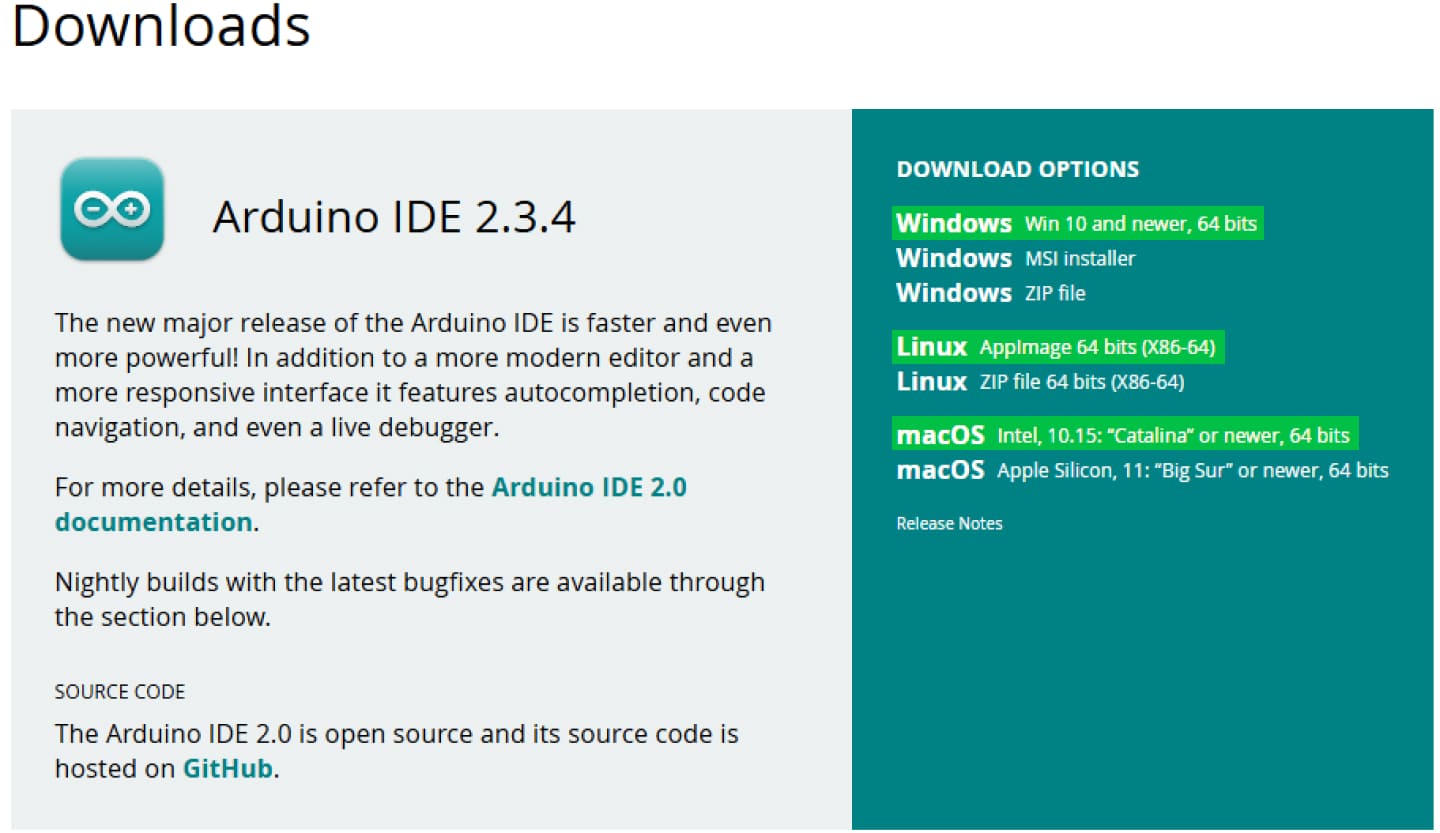

1. Visita la página oficial de Arduino www.arduino.cc

2. Descarga el IDE compatible con tu sistema operativo (Windows, macOS o Linux).

3. Ejecuta el instalador y sigue las instrucciones en pantalla.

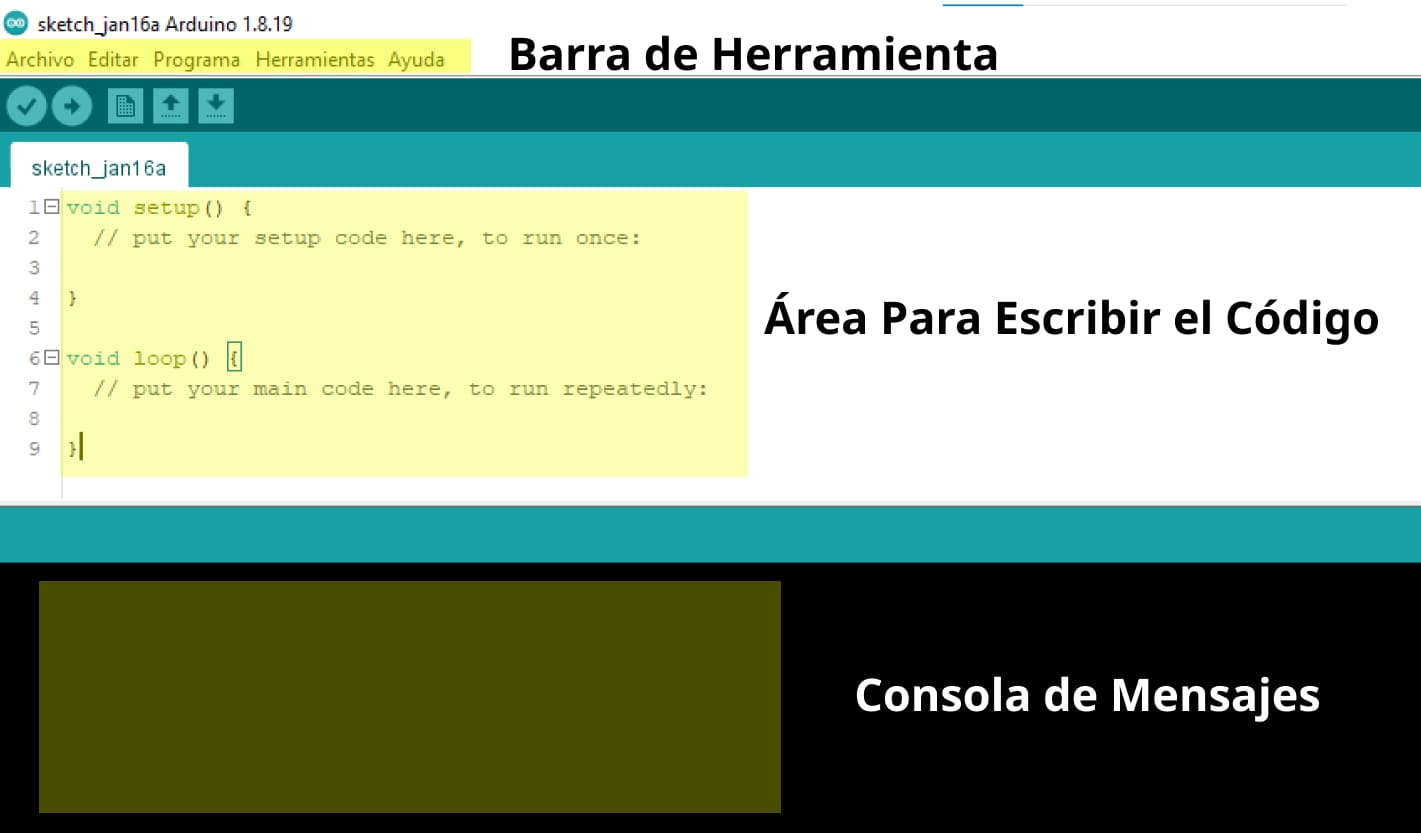

4. Una vez instalado, abre el programa y familiarízate con su interfaz. Verás un área para escribir código, una barra de herramientas y una consola para mensajes.

Paso 2: Configuración Básica de la Placa

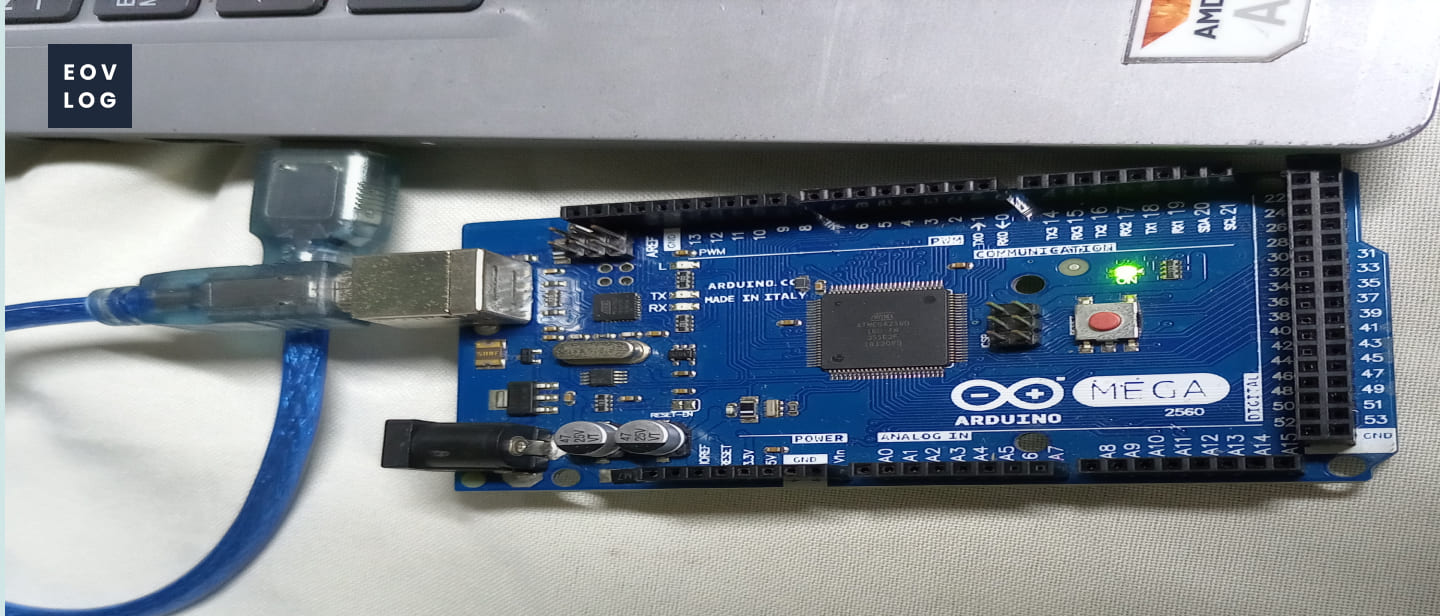

1. Conecta la placa al ordenador: Usa un cable USB para conectar tu Arduino al ordenador. Asegúrate de que el cable esté en buen estado, ya que algunos cables solo cargan energía y no transfieren datos.

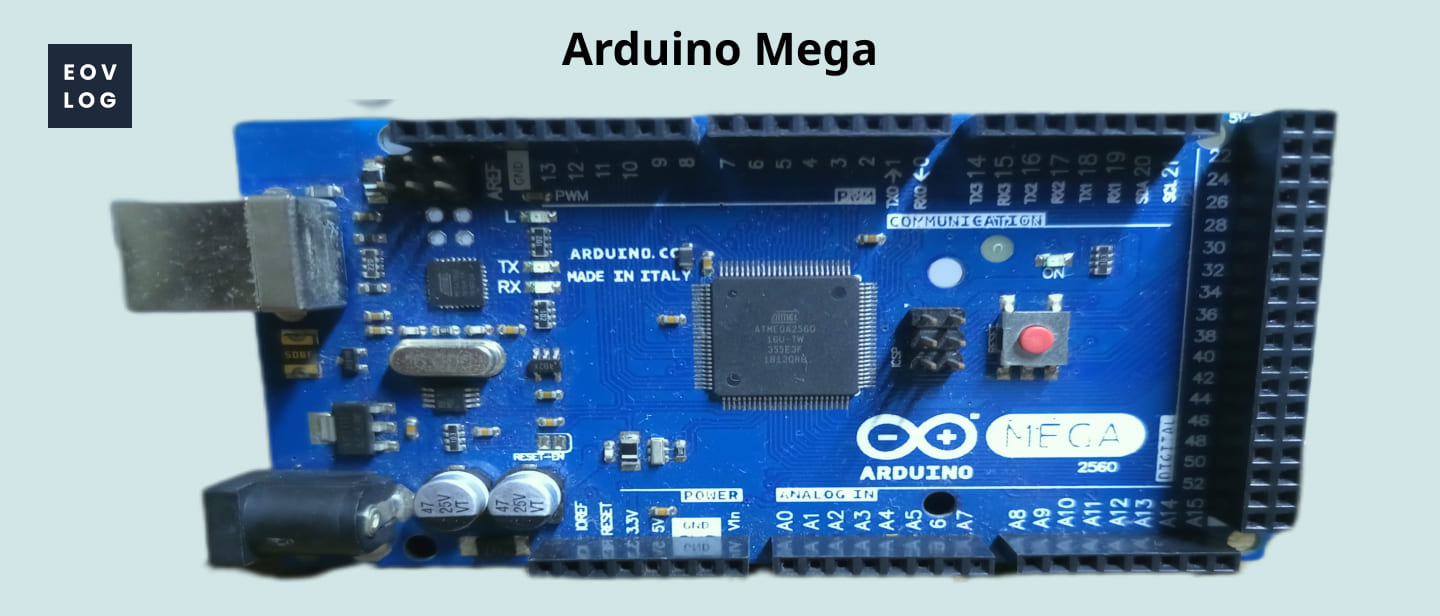

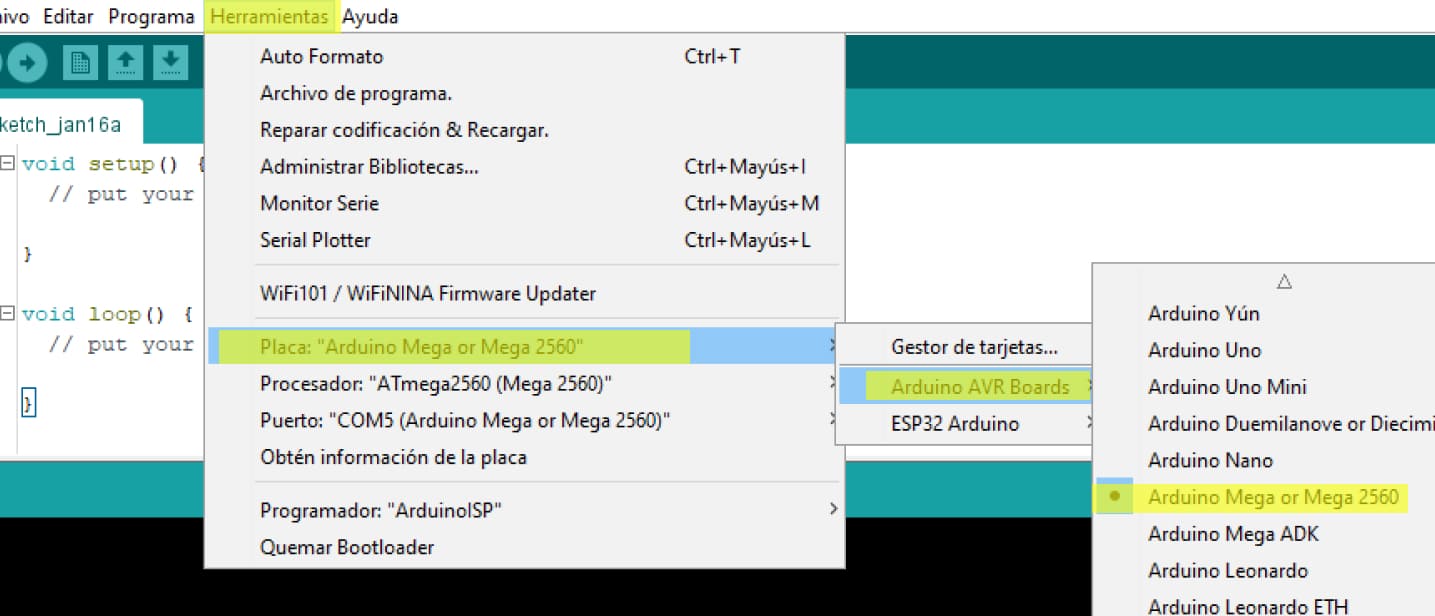

2. Selecciona el tipo de placa: En el menú de Arduino IDE, ve a Herramientas > Placa y selecciona el modelo de tu Arduino (por ejemplo, hemos utilizado el Arduino mega).

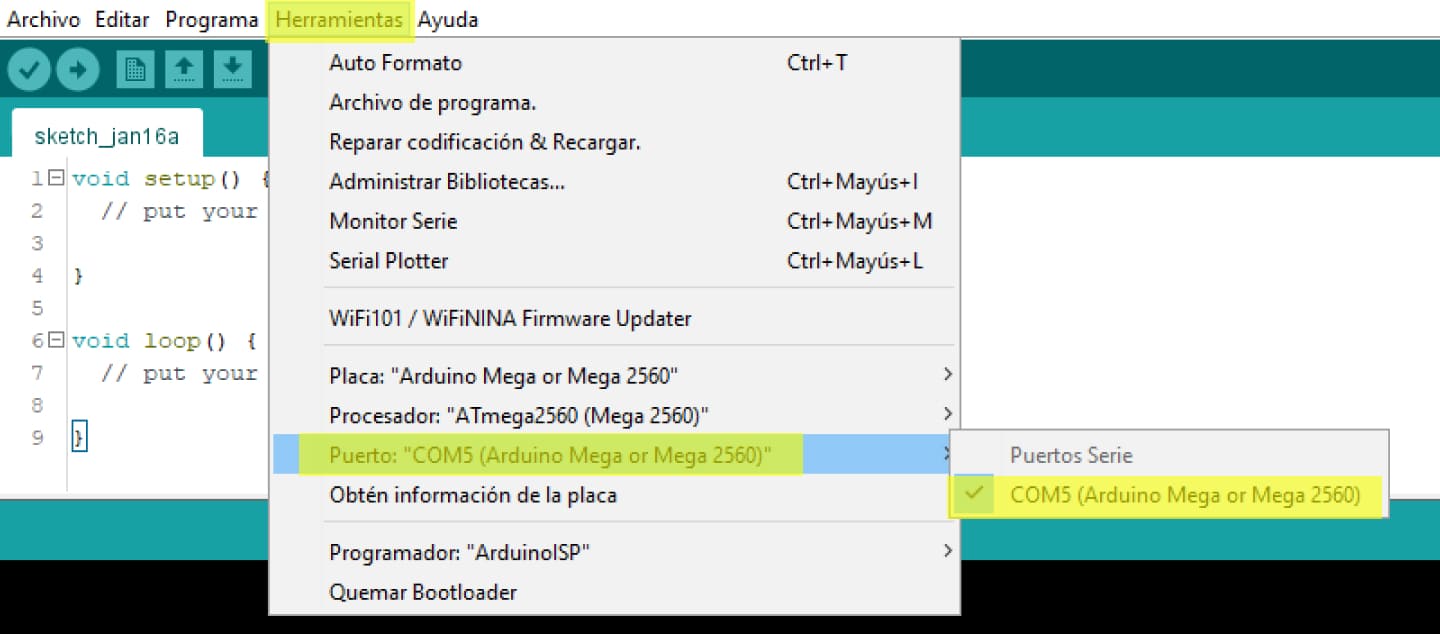

3. Elige el puerto adecuado: Ve a Herramientas > Puerto y selecciona el puerto al que está conectada tu placa. Esto le indica al IDE dónde enviar los programas.

Consejos para Principiantes

• Siempre verifica las conexiones antes de subir un programa para evitar daños en la placa o los componentes.

• Usa el manual o documentación oficial de Arduino si tienes dudas.

Con tu placa correctamente configurada y tu entorno de programación listo, ya estás preparado para explorar los circuitos más emocionantes.

Circuitos Básicos con Arduino: Aprende a Crear un Semáforo, Controlar un LED y Contar con Pulsadores

Arduino es una herramienta versátil que te permite aprender electrónica y programación de manera práctica. Antes de observar los tres circuitos esenciales que hemos preparado, si deseas aprender los fundamentos básicos de la ingeniería electrónica, no te pierdas nuestro primer libro digital gratuito titulado “Electrónica Para Principiantes: Domina los fundamentos del universo electrónico”.

Para verlo, solo tienes que dar CLICK AQUÍ. Este libro interactivo te ayudará a dominar los conceptos básicos de la electrónica, y muy pronto te ofreceremos más libros digitales, desde lo más básico hasta lo más avanzado, para que puedas aprender todo lo necesario sobre ingeniería electrónica. ¡No dejes pasar esta oportunidad de iniciar tu aprendizaje con Eovlog!

En esta sección, exploraremos tres circuitos fundamentales con Arduino que te introducirán a conceptos básicos como control de luces LED, uso de pulsadores y la creación de un semáforo funcional. Estos proyectos son ideales para principiantes y una base perfecta para desarrollar ideas más avanzadas. ¡Prepárate para aprender mientras te diviertes con Arduino!

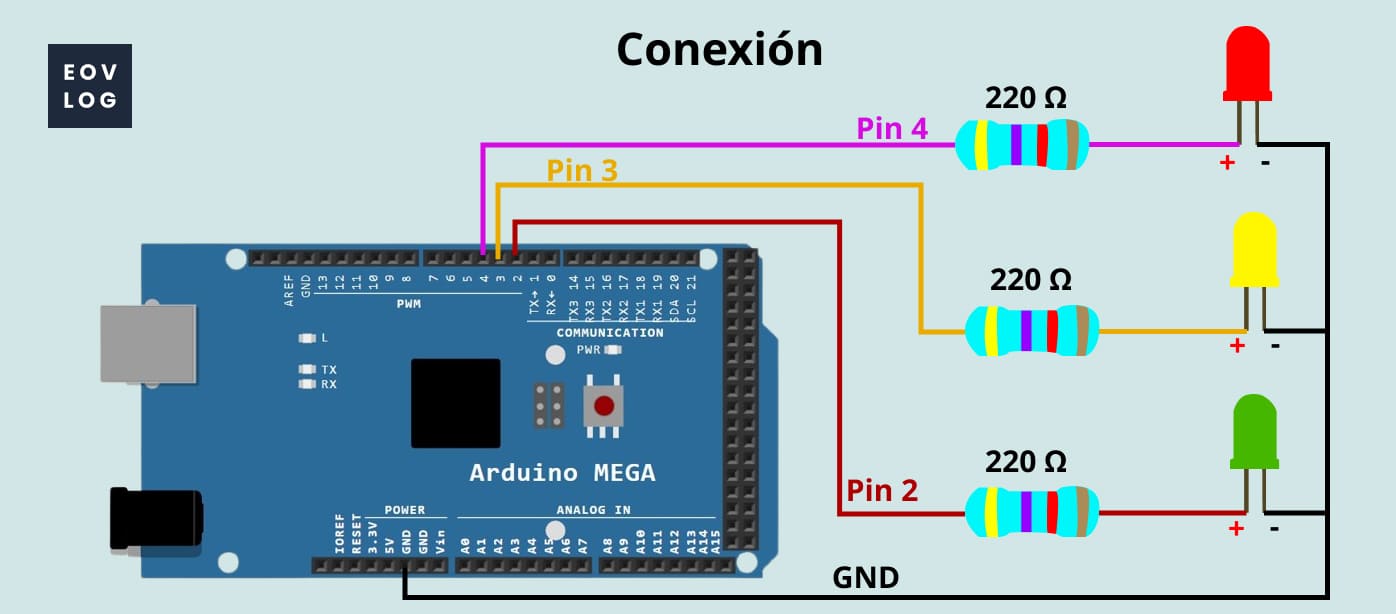

Circuito 1: Semáforo

int verde = 2;
int amarillo = 3;
int rojo = 4;

void setup() {
  pinMode(verde, OUTPUT);
  pinMode(amarillo, OUTPUT);
  pinMode(rojo, OUTPUT);
}

void loop() {
  digitalWrite(verde, HIGH);
  delay (4000);
  digitalWrite(verde, LOW);
  delay(1000);
  digitalWrite(verde, HIGH);
  delay(1000);
  digitalWrite(verde, LOW);
  delay(1000);
  digitalWrite(verde, HIGH);
  delay(1000);
  digitalWrite(verde, LOW);

  digitalWrite(amarillo, HIGH);
  delay (4000);
  digitalWrite(amarillo, LOW);
  delay(1000);
  digitalWrite(amarillo, HIGH);
  delay(1000);
  digitalWrite(amarillo, LOW);
  delay(1000);
  digitalWrite(amarillo, HIGH);
  delay(1000);
  digitalWrite(amarillo, LOW);

  digitalWrite(rojo, HIGH);
  delay (4000);
  digitalWrite(rojo, LOW);
  delay(1000);
  digitalWrite(rojo, HIGH);
  delay(1000);
  digitalWrite(rojo, LOW);
  delay(1000);
  digitalWrite(rojo, HIGH);
  delay(1000);
  digitalWrite(rojo, LOW);
}

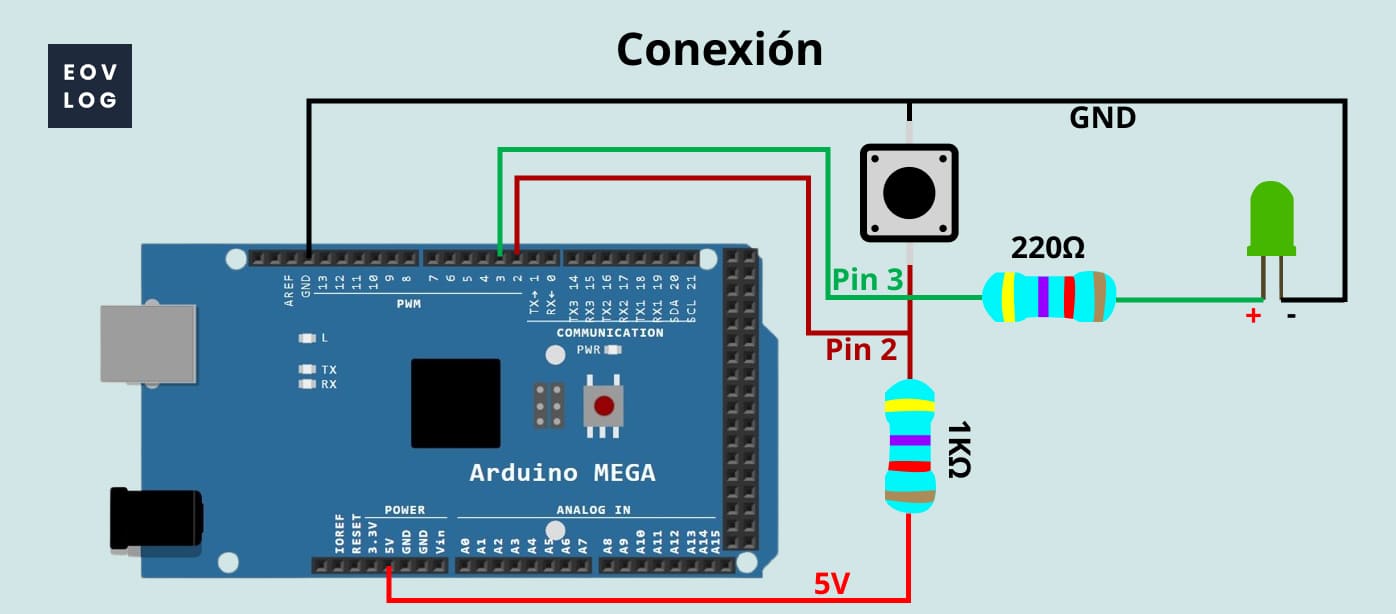

Circuito 2: Uso de pulsadores

int pulsador = 2;
int LED = 3;

void setup() {
  pinMode(pulsador, INPUT);
  pinMode(LED, OUTPUT);
}

void loop() {

  if (digitalRead(pulsador) == LOW) {
    digitalWrite(LED, HIGH);
  }
}

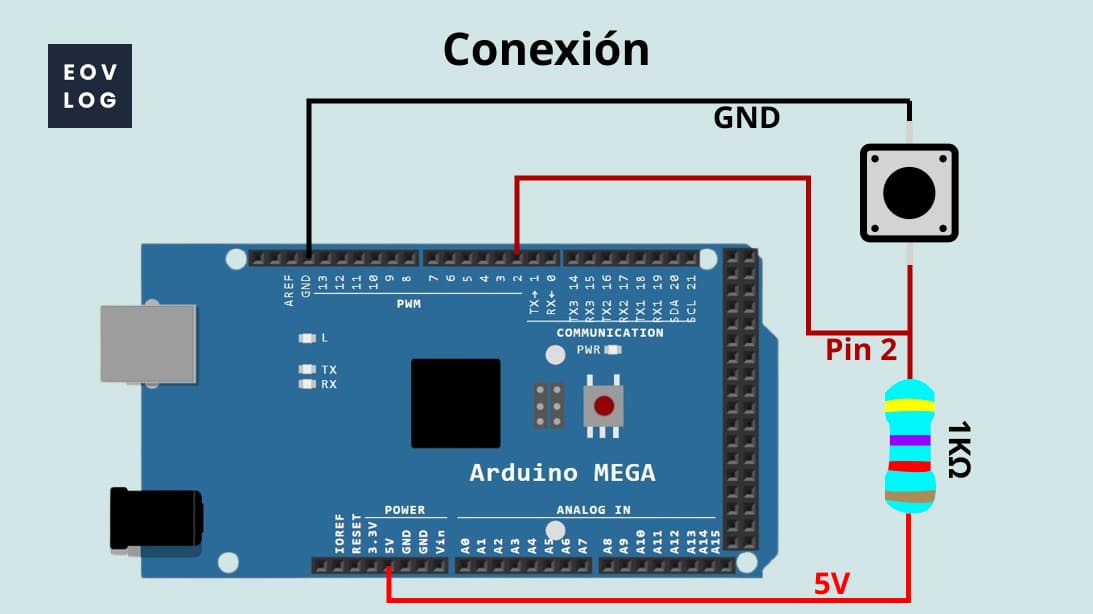

Circuito 3: incremento con pulsador

int pulsador= 2;
int contador;

void setup() {
  Serial.begin(9600);
  pinMode(pulsador, INPUT);
}

void loop() {

  if(digitalRead(pulsador) == HIGH){

    if(digitalRead(pulsador) == LOW){

      contador++;
      Serial.println(contador);

    }
  }
}

¡Gracias por acompañarnos en este emocionante recorrido por el mundo de Arduino y la electrónica! Esto es solo el comienzo, no te pierdas los próximos artículos que traerán más conocimientos prácticos, curiosidades tecnológicas y proyectos fascinantes para seguir aprendiendo y creciendo en el mundo de la ingeniería electrónica.

Además, te invitamos a explorar nuestra biblioteca digital, donde encontrarás recursos detallados para profundizar en tus conocimientos, desde conceptos básicos hasta temas más avanzados. En Eovlog, nuestro propósito es proporcionarte información esencial y accesible para que te conviertas en un experto en electrónica. ¡Nos vemos en el siguiente artículo!
